6 Программирование прибора
—————————————————————————————————————————————
75
6.11.30 Kp(пропорц), Ti(интеграл), Td – Конфигурационные параметры, определяющие
пропорциональный, интегральный и дифференциальный коэффициенты
ПИД-регулятора контура отопления. Могут быть определены в процессе
автонастройки.
Тотоп при мщн0 – Конфигурационный параметр автонастройки
контура ГВС, определяющий температуру теплоносителя при полностью
закрытом КЗР.
6.11.31 Для задания параметров КЗР теплообменника отопления
служит пункт меню //Отопление/КЗР отопл. (рисунок 6.17).
6.11.32 Rmin КЗР отопл, Rmax КЗР отопл – Параметры датчика
положения задвижки – Значения, измеренные аналоговым входом 7,
соответствующие полностью закрытому и полностью открытому КЗР
калорифера, соответственно. Значения параметров могут быть
определены процедурой калибровки КЗР калорифера.
6.11.33 Параметры мат. модели задвижки:
t полн.хода – Время полного входа КЗР в секундах.
t выб.люфта – Время выборки люфта КЗР в секундах
Мин.t пуск/стп – Минимальное время удержания КЗР во
включенном/выключенном положении. Меньшее значение позволяет увеличить точность
регулирования, большее – повысить ресурс оборудования. Задается в
секундах.
Зона нечувст. – Зона нечувствительности задвижки в %. При
колебании выходного сигнала регулятора в пределах зоны
нечувствительности включение ВУ производиться не будет.
6.12 Пункт меню «ГВС»
6.12.1 Пункт меню «ГВС» (рисунок 6.18) включает в себя
параметры, ответственные за функционирование контура горячего
водоснабжения.
6.12.2 Выход ГВС – Оперативный параметр, доступный только
для чтения, определяющий уровень открытия КЗР в процентах.
6.12.3 Запуск ГВС – Оперативный параметр контура ГВС.
Установка значения «Да» запускает контур ГВС (переводит из режима
«Останов ГВС» в режим «Нагрев ГВС». Установка значения «Нет»
останавливает контур ГВС (переводит в режим «Останов ГВС» из
любого режима). Подробнее см. раздел 4.5.
6.12.4 АНР ГВС – Оперативный параметр контура отопления.
Установка значения «Да» запускает автоматическую настройку
регулятора. Подробнее см. раздел 4.5.
6.12.5 Сост.Нас.ГВС – Оперативный параметр, доступный
только для чтения, определяющий номер включенного в текущий
момент насоса. Значение «1» соответствует насосу 1, значение «2» – насосу 2, значение «3» –
аварийному насосу, значение «0» – все насосы выключены. [Н3].
6.12.6 Реж.ГВС – Оперативный параметр, доступный только для чтения, определяющий в
текстовом виде текущий режим контура ГВС: «Авар.НасосГВС , «Авар.Датч.ГВС, «Нагрев ГВС»,
«Останов ГВС».
6.12.7 Уставк Тгвс – Конфигурационный параметр, задающий значение уставки температуры
ГВС.
6.12.8 Перегрев ГВС – Конфигурационный параметр, определяющий назначение ВУ 1 МР1.
Установка значения «НЕТ» определяет использование ВУ в качестве выхода некритической аварии

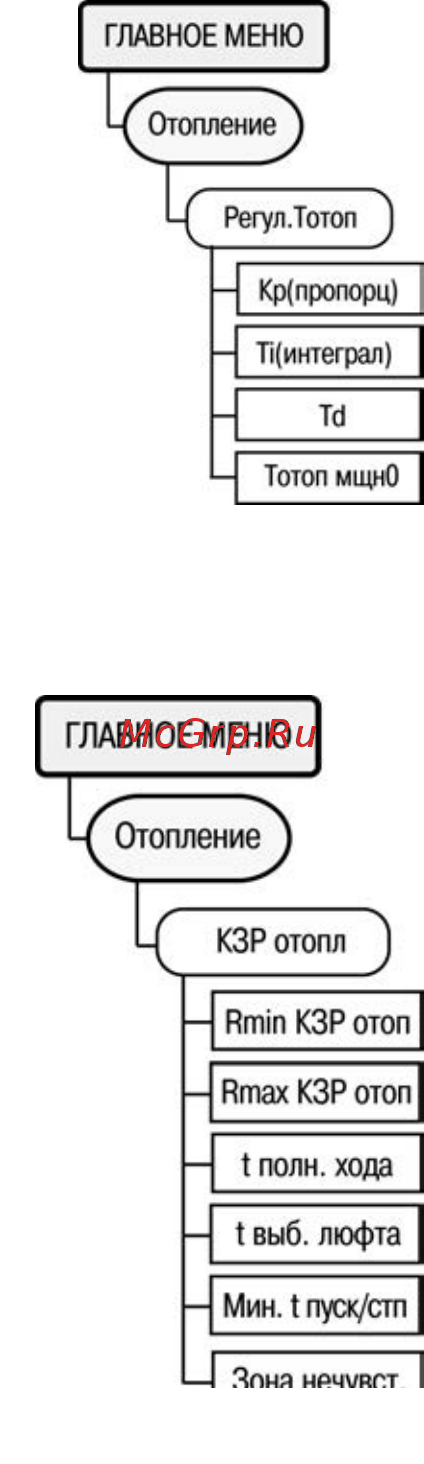

Рисунок 6.16
Рисунок 6.17
