6 Программирование прибора
—————————————————————————————————————————————
76
контура ГВС. Установка значения «Да» определяет использование ВУ в
качестве выхода двухпозиционного регулятора слива ГВС. Подробнее о
работе регулятора см. п. 3.12.
6.12.9 Дельта Ночь ГВС – Конфигурационный параметр,
определяющий значение, на которое будет смещена уставка температуры
ГВС в ночное время.

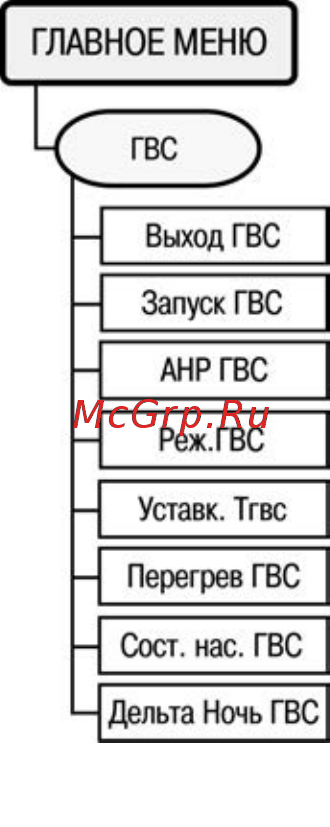

6.12.10 Для задания параметров управления клапаном слива ГВС
служит пункт меню //ГВС /Огран Тгвс (рисунок 6.19).
6.12.11 Гист Тгвс, Вкл слив ГВС – Конфигурационные параметры,
определяющие условия включения клапана слива ГВС при превышении
заданной уставки. Подробнее см. п. 3.12.
6.12.11 Гист Тгвс, Крит. Тгвс – Конфигурационные параметры,
определяющие условия включения клапана слива ГВС при превышении
заданной уставки. Подробнее см. п. 3.12.
6.12.13 Для задания параметров, определяющих функционирование
регулятора контура ГВС, служит пункт меню //ГВС/Регул.Tгвс (рисунок
6.20). В этой ветви располагаются параметры ПИД-регулятора,
используемые при управлении КЗР ГВС с дискретным, либо аналоговым
управлением. Коэффициенты могут быть определены автоматически в
режиме автонастройки АНР ГВС.
6.12.14 Kp(пропорц), Ti(интеграл), Td – Конфигурационные
параметры, определяющие пропорциональный, интегральный и
дифференциальный коэффициенты ПИД-регулятора контура ГВС. Могут
быть определены в процессе автонастройки. Тгвс при мщн0 – Конфигурационный параметр
автонастройки контура отопления, определяющий температуру теплоносителя при полностью
закрытом КЗР.
6.12.15 Для задания параметров КЗР теплообменника ГВС служит пункт меню //ГВС/КЗР
ГВС (рисунок 6.21).
6.12.16 Rmin КЗР ГВС, Rmax КЗР ГВС – Параметры датчика положения задвижки –
значения, измеренные аналоговым входом 6, соответствующие полностью закрытому и
полностью открытому КЗР калорифера, соответственно. Значения параметров могут быть
определены процедурой калибровки КЗР калорифера.
6.12.17 Параметры мат. модели задвижки:
t полн.хода – Время полного входа КЗР в секундах.
t выб.люфта – Время выборки люфта КЗР в секундах
Мин.t пуск/стп – Минимальное время удержания КЗР во включенном/выключенном
положении. Меньшее значение позволяет увеличить точность регулирования, большее –
повысить ресурс оборудования. Задается в секундах.
Зона нечувст. – Зона нечувствительности задвижки в %. При колебании выходного сигнала
регулятора в пределах зоны нечувствительности включение ВУ производиться не будет.
Рисунок 6.18
