6 Программирование прибора
—————————————————————————————————————————————
72
Таблица 6.2 – Сетевые параметры и их заводские установки
Имя параметра
Описание
Заводская установка
Скорость
Скорость обмена данными
115200 бит/с
Длина слова
Длина слова данных
8 бит
Четность
Контроль четности
Отсутствует
Стоп-биты
Количество стоп-бит в посылке
1
Длина адреса
Длина сетевого адреса
8 бит
Задержка ответа
Время задержки ответа прибора
5 мс
6.11 Пункт меню «Отопление»

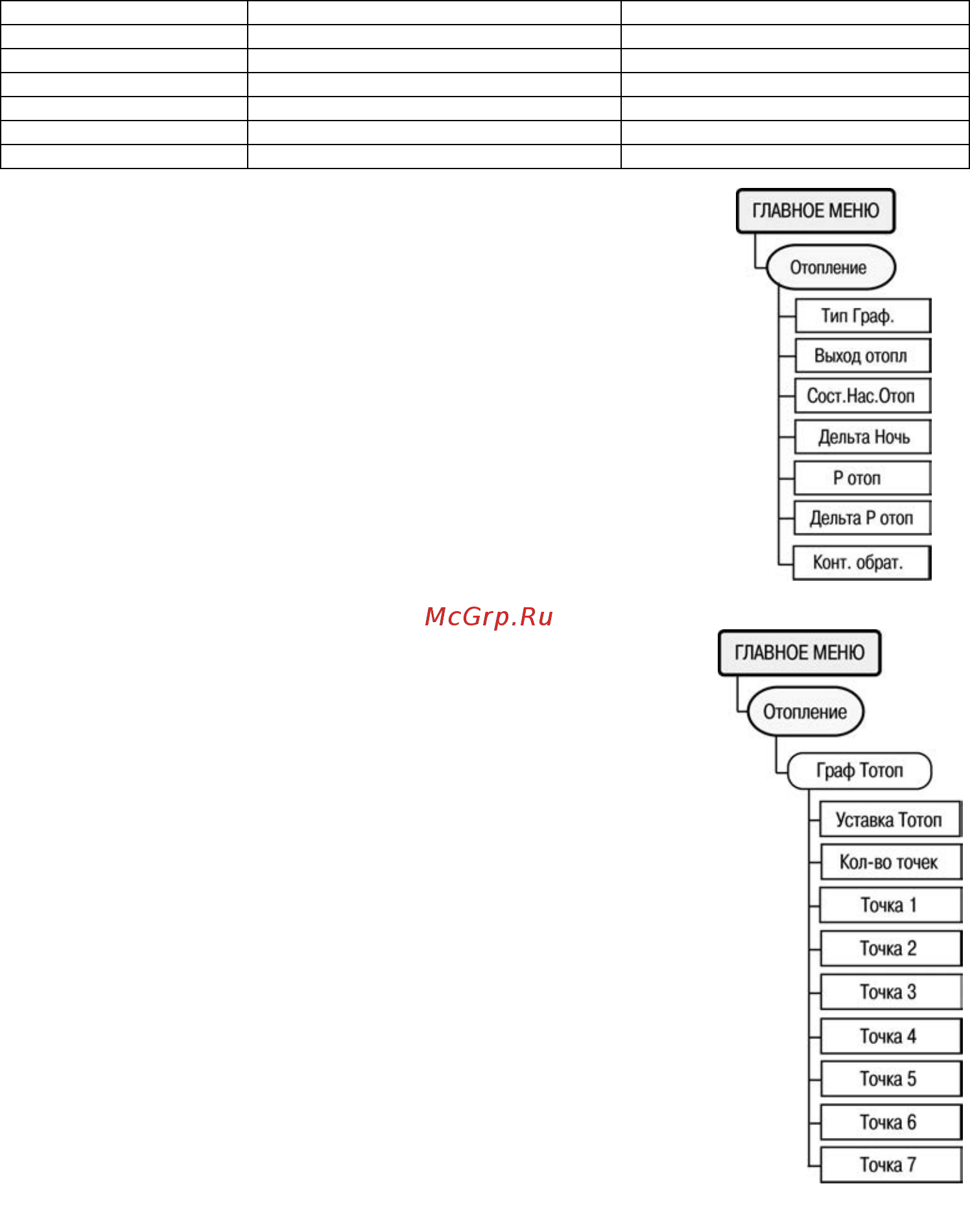

6.11.1 Пункт меню «Отопление» (рисунок 6.10) включает в себя
параметры, ответственные за функционирование контура отопления.
6.11.2 Типграф – Конфигурационный параметр, определяющий
типы графиков, задающих уставку температуры отопления в режимах
«Нагрев отопл» и «Ночь отопл» и уставку обратной воды в режиме
«Обратн.Отопл» в контуре отопления:
Значение «1» соответствует заданию графиков от температуры
наружного воздуха. Графики будут иметь вид: уставка Тотопл=Граф
Тотоп (Тн); уставка Тоб=Граф Тоб(Тн).
Значение «2» соответствует заданию графиков от температуры
прямой воды. Графики будут иметь вид: уставка Тотопл=граф (Тпрям);
уставкаТоб=Граф Тоб(Тпрям), причем Точке 1 соответствует
максимальное значение по координате Х (Тпр.), а Точке 7 –
минимальное.
6.11.3 Выход отопл – Оперативный параметр, доступный только
для чтения, определяющий уровень открытия КЗР отопления в
процентах.
6.11.4 Сост.Нас.Отоп – Оперативный параметр, доступный
только для чтения, определяющий определяющий номер
включенного в текущий момент насоса. Значение «1» соответствует
насосу 1, значение «2» – насосу 2, значение «3» – аварийному
насосу, значение «0» – все насосы выключены. [Н2].
6.11.5 Дельта ночь – Конфигурационный параметр,
определяющий значение, на которое будет смещена уставка
температуры отопления в ночное время.
6.11.6 P отоп – Конфигурационный параметр, определяющий
порог давления в контуре отопления, ниже которого включится насос
подпитки. Подробнее см. п. 3.7.
6.11.7 Дельта Р отоп – Конфигурационный параметр,
определяющий гистерезис выключения насоса подпитки. Подробнее
см. п. 3.7.
6.11.8 Конт.обрат. – Конфигурационный параметр,
позволяющий отключить контроль обратной воды.
6.11.9 Для задания графика уставки температуры воды в
контуре отопления служит пункт меню //Отопление/Граф Тотоп
(рисунок 6.11). График можно задать не более чем семью точками,
минимальное количество точек – две.
6.11.10 Уставка Tотоп – Оперативный параметр, доступный
только для чтения, определяющий текущее значение рассчитанной
по графику уставки температуры в контуре отопления.
6.11.11 Кол-во точек – Конфигурационный параметр,
Рисунок 6.10
Рисунок 6.11
