Овен ТРМ132М [79/112] Быстрый старт
![Овен ТРМ132М [79/112] Быстрый старт](/views2/1483513/page79/bg4f.png)
6 Программирование прибора
—————————————————————————————————————————————
79

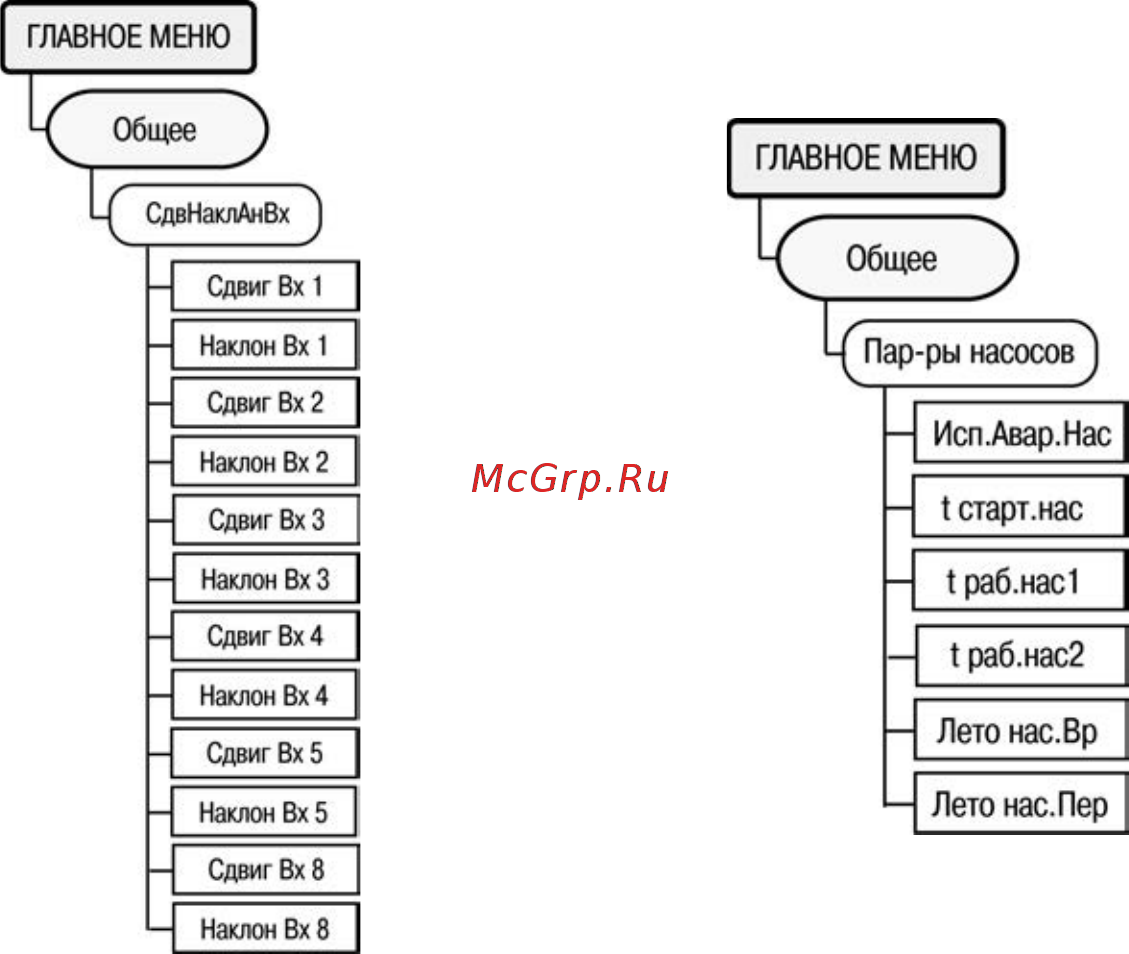

Рисунок 6.24
Рисунок 6.25
6.14 Быстрый старт
6.14.1 Технология «Быстрый старт» предназначена для упрощения настройки
контроллера. Настройка прибора допускается как по сети RS-232 или RS-485 через ПК (с
использованием программы-конфигуратора, которую можно скачать с официального сайта
ОВЕН), так и с клавиатуры на передней панели прибора. Для тиражирования значений
параметров (записи одинаковых значений параметров в несколько приборов), а также
резервного сохранения значений параметров на ПК, следует воспользоваться программой для
тиражирования, которую можно скачать с официального сайта ОВЕН.
При конфигурировании прибора с передней панели перед началом работ необходимо
ознакомиться с особенностями ЧМИ прибора (см. таблицу 3.1, п.п. 6.1, 6.2). Заданные на заводе-
изготовителе значения большинства параметров рассчитаны под типовые задачи
пользователей. В этом разделе описываются только те параметры, задание которых
пользователем необходимо для корректной работы прибора. Некоторые из деревьев и
параметров в данном списке пропущены. Это значит, что для большинства задач изменение
этих параметров не требуется. Для конфигурирования прибора последовательно изменяются
значения параметров, указанных ниже (параметры разбиты для удобства по деревьям). При
задании значения каждого из параметров рекомендуется обращаться к п.п. 6.4…6.13 (для
понимания назначения изменяемого параметра), а также к Приложению И (для понимания того,
в каком пункте меню данный параметр находится).
Для защиты от случайных сбоев большинство параметров можно изменять только в
режиме «ОСТАНОВ» (когда хотя бы один из контуров – Отопления или ГВС – находится в
режиме Останов). Перед конфигурированием следует убедиться по индикации на ЖКИ, что
