4 Режимы работы прибора в системе ЦО и ГСВ
—————————————————————————————————————————————
55
При возникновении аварии контроллер переключит индикацию на 8 экран. Устройства
аварийной сигнализации: лампа и ревун – в режиме включены постоянно.
4.2.6 Режим «Авар.НасосОтоп»
В этом режиме прибор переходит к аварийному поддержанию температуры в контуре в
соответствии с таблице 4.1.
4.2.6.1 Функции, выполняемые при входе в режим
При входе в режим:
− выключается аварийный насос отопления; насос 1 и насос 2 выключены;
− изменяется индикация на ЖКИ (см. п. 4.2.6.3);
− устройства аварийной сигнализации: лампа и ревун – включены.
4.2.6.2 Функции, доступные в режиме «Авар.НасосОтоп»
В режиме доступны следующие функции:
а) контроллер управляет задвижкой отопления, поддерживая температуру в контуре
относительно уставки, заданной по графику Граф Тотоп относительно температуры наружного
воздуха либо прямой воды в зависимости от значения параметра «Тип Граф» (см. п. 6.11.2);
б) Ручное управление задвижкой отопления. Для ручного управления мощностью
необходимо выбрать стрелками
или на клавиатуре прибора экран 5 (см. п. 4.2.6.3),
затем следует нажать комбинацию кнопок
+ . Для выхода из режима ручного
управления задвижками необходимо нажать кнопку
.
Вход/выход в режим подтверждается звуковым сигналом.
в) дополнительная функция управления насосом подпитки контура отопления (подробнее
см. п. 3.7).
г) Обновление индикации на экранах.

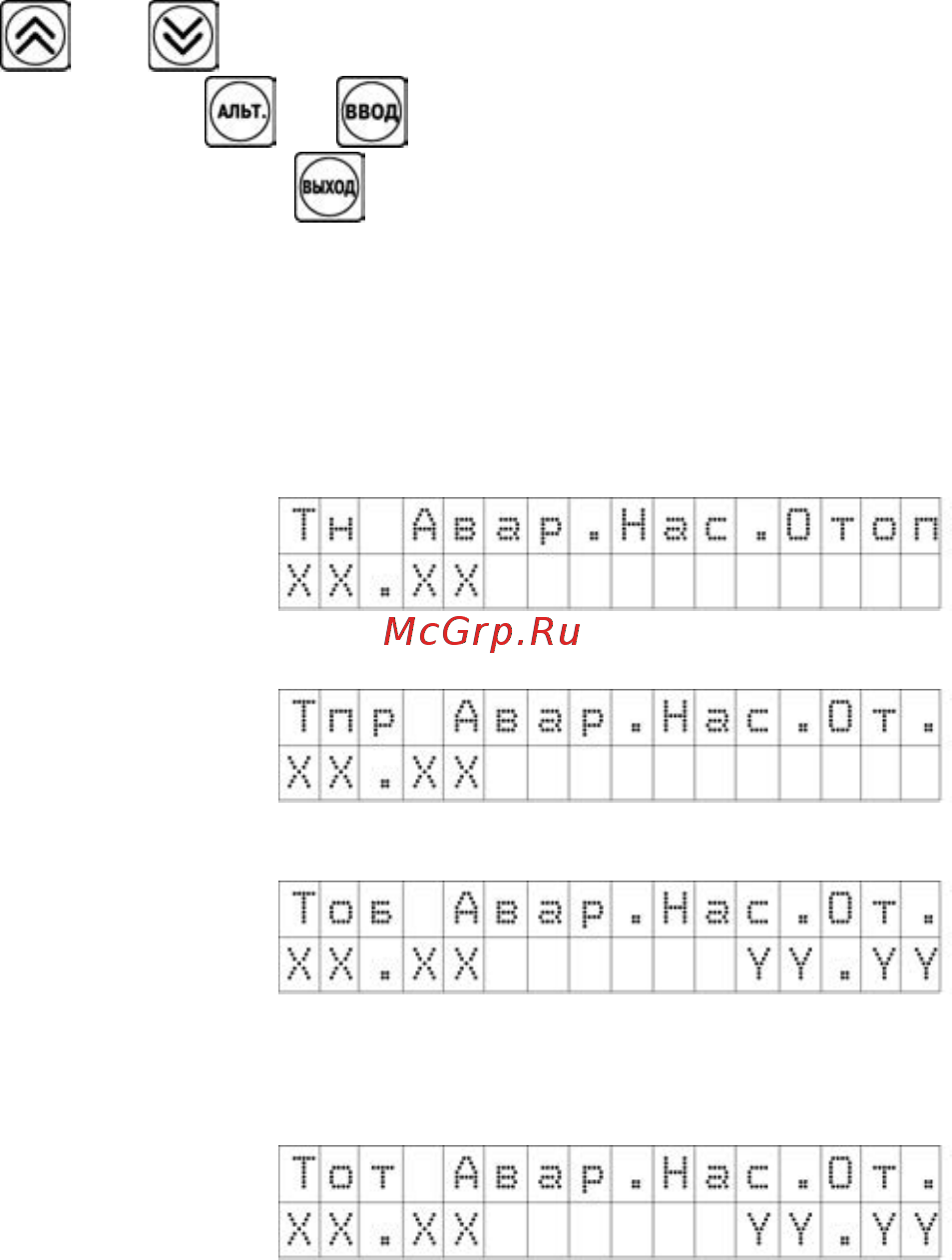

4.2.6.3 Индикация в режиме «Авар.НасосОтоп»
При функционировании контроллера в режиме «Авар.НасосОтоп» на ЖКИ обновляется
индикация, отражающая происходящие процессы.
Экран 0
Где ХХ.ХХ = показания датчика температуры
наружного воздуха (если датчик подключен и
исправен), либо текстовое сообщение об
ошибке измерения.
Экран 1
Где ХХ.ХХ = показания датчика температуры
прямой воды (если датчик подключен и
исправен), либо текстовое сообщение об
ошибке измерения.
Экран 2
Где ХХ.ХХ = показания датчика
температуры обратной воды (если датчик
подключен и исправен), либо текстовое
сообщение об ошибке измерения;
YY.YY = уставка Тоб, вычисленная по
графику.
Экран 3
Где ХХ.ХХ = показания датчика
температуры воды в контуре отопления (если
