4 Режимы работы прибора в системе ЦО и ГСВ
—————————————————————————————————————————————
38
б) при нажатии кнопки контроллер выдает сигнал на открытие задвижки (в случае,
если задвижка аналоговая – плавно увеличивается значение выходного сигнала; в случае
наличия задвижки, управляемой двумя ВУ, будет включен соответствующий ВУ на время
нажатия кнопки). При нажатии
контроллер выдаст сигнал на закрытие задвижки.
в) при нажатии кнопки
будет осуществлен выход из режима ручного управления КЗР ГВС.

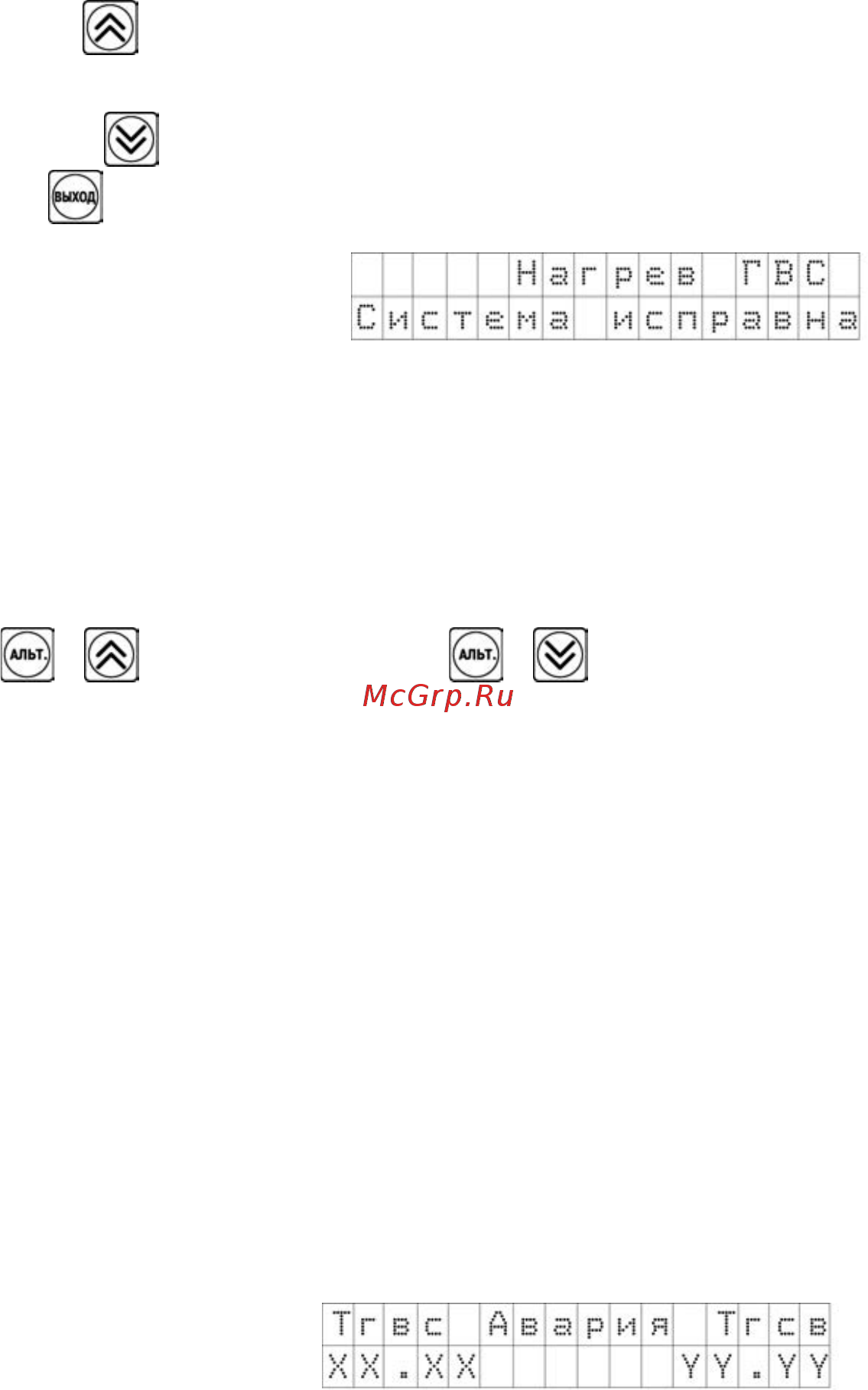

Экран 4
На нижней строке контроллер выводит
состояние исправности системы:
а) «Авария датчика Дпол» – при аварии
датчика положения. Авария датчика положения
не выводится в случае, если он не используются в системе (установлен тип датчика 6 «НЕТ
ДАТЧИКА»);
б) «Насос 1 авар» – при аварии насоса 1 (критерии аварии см. п. 3.11).
в) «Насос 2 авар» – при аварии насоса 2.
г) «Аварийн.Насос авар» – при аварии аварийного насоса.
д) «Перегрев ГВС» – при активации функции «Защита от кипятка ГВС» (см. тбл.3.4).
е) «Система исправна» – при отсутствии аварии.
При нескольких авариях текстовые строки расшифровки причин аварий выводятся через
пробел на нижней строке.
Для сдвига строки, не помещающейся по длине на дисплее, следует воспользоваться
комбинацией клавиш
+ (для сдвига вправо), либо + (для сдвига влево).
При возникновении аварии контроллер переключит индикацию на 4 экран, включит лампу
аварийной сигнализации, при исчезновении аварии лампа аварийной сигнализации
выключится. Ревун в режиме «Нагрев ГВС» не включается.
4.1.3 Режим «Авария Тгвс»
Это аварийный режим. В этом режиме прибор не управляет контуром ГВС, полностью
закрывает КЗР и включает аварийную сигнализацию.
4.1.3.1 Функции, выполняемые при входе в режим
При входе в режим:
− включается аварийная сигнализация: лампа и ревун;
− насос ГВС включен;
4.1.3.2 Функции, доступные в режиме «Авария Тгвс»
В режиме контроллер выполняет следующие функции:
а) полностью закрывается задвижка ГВС;
б) обновление индикации на экранах.
в) автоматическое переключение насосов 1,2; ручное переключение насосов 1, 2, аварийный.
4.1.3.3 Индикация в режиме «Авария Тгвс»
При функционировании контроллера в режиме «Авария Тгвс» на ЖКИ обновляется
индикация, отражающая происходящие процессы.
Экран 0
Где ХХ.ХX = текстовое сообщение об ошибке
измерения.
