4 Режимы работы прибора в системе ЦО и ГСВ
—————————————————————————————————————————————
37
4.1.2.2 Функции, доступные в режиме «Нагрев ГВС»
В режиме доступны следующие функции:
а) контроллер управляет задвижкой ГВС, поддерживая температуру ГВС относительно
уставки «Уставк Тгвс»;
б) ручное управление задвижкой ГВС. Для ручного управления мощностью необходимо
выбрать стрелками
или на клавиатуре прибора экран 3 (см. п. 4.1.2.3), затем следует
нажать комбинацию кнопок
+ . Для выхода из режима ручного управления задвижками
необходимо нажать кнопку
.
Вход/выход в режим подтверждается звуковым сигналом.
в) автоматическое переключение насосов 1,2; ручное переключение насосов 1, 2,
аварийный.
г) Обновление индикации на экранах.
4.1.2.3 Индикация в режиме «Нагрев ГВС»

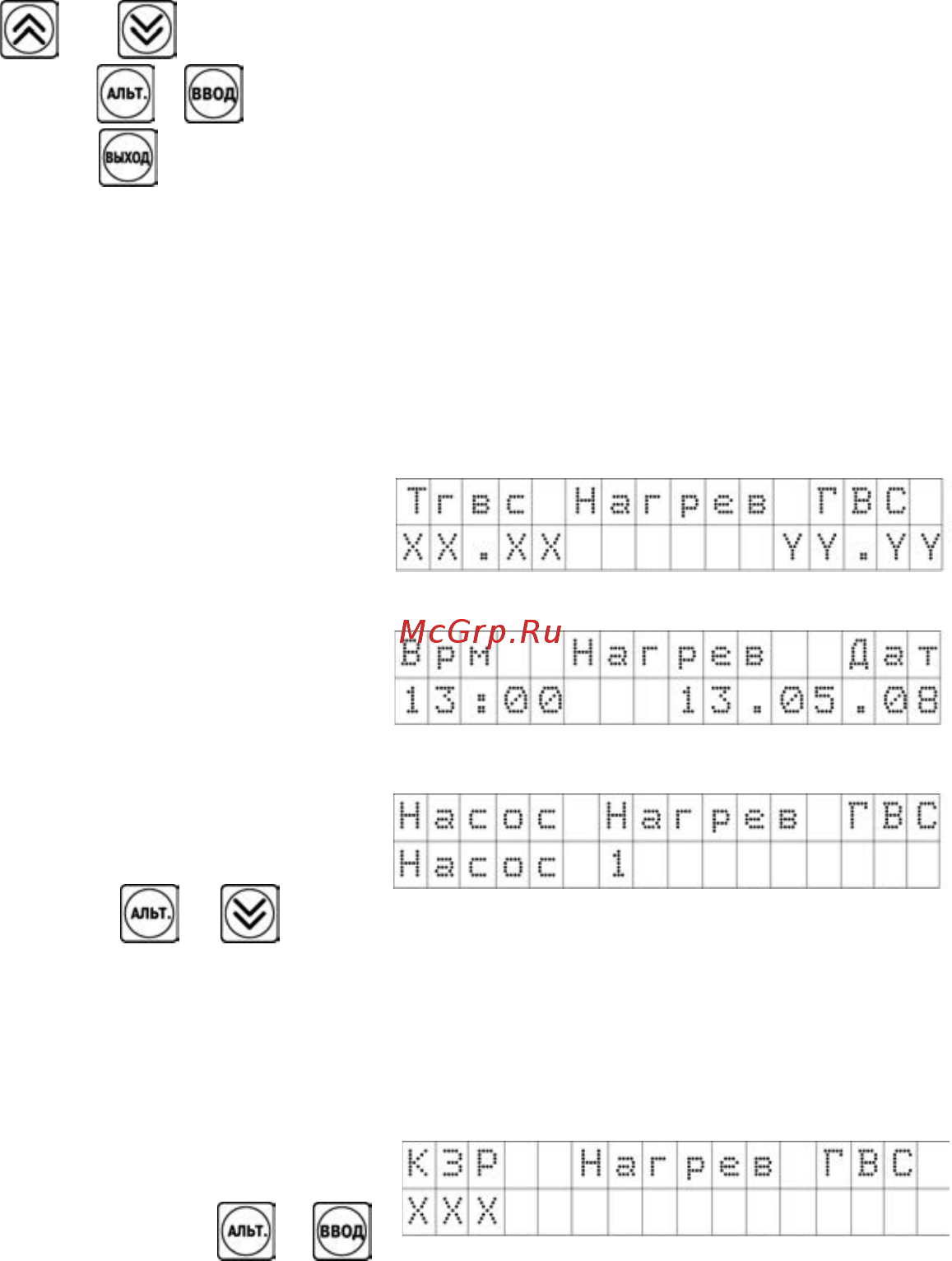

При функционировании контроллера в режиме «Нагрев ГВС» на ЖКИ обновляется
индикация, отражающая происходящие процессы.
Экран 0
Где ХХ.ХX = показания датчика
температуры ГВС.
YY.YY – Уставка Тгвс.
Экран 1
Где 13:00 – Текущее значение времени в
формате ЧАСЫ:МИНУТЫ, скорректированное с
учетом перехода на летнее/зимнее время.
13.05.08 – Дата в формате ЧЧ.ММ.ГГ.
Экран 2
На нижней строке контроллер выводит
текстовое обозначение включенного в текущий
момент насоса: «Насос 1», «Насос 2»,
«Аварийный». При нажатии
+ будет
осуществлено переключение на следующий из списка насос. Аварийный насос из списка будет
исключен при «Исп.Авар.Нас»= «НЕТ». При выборе аварийного насоса автоматическое
переключение насосов будет заблокировано; для возврата к автоматическому включению
насосов 1, 2 необходимо выбрать «насос 1» либо «насос 2».
Изменение насоса подтверждается звуковым сигналом.
Экран 3
Где ХХХ = текущее положение КЗР ГВС
(измеренное либо расчетное в %).
При нажатии сочетания кнопок
+
контроллер переходит в режим ручного управления положением задвижки ГВС:
а) блокируются все остальные экраны, кроме второго;
б) работа регулятора ГВС будет блокирована, на выходе управления КЗР будет заданное
пользователем значение;
