4 Режимы работы прибора в системе ЦО и ГСВ
—————————————————————————————————————————————
40
4.1.4.2 Функции, доступные в режиме «Авар.Насос ГВС»
В режиме доступны следующие функции:
а) обновление индикации на экранах;
б) автоматическое управление КЗР ГВС, поддерживающее температуру ГВС относительно
заданной величины Уставк Тгвс.
4.1.4.3 Индикация в режиме «Авар.Насос ГВС»
При функционировании контроллера в режиме «Авар.Насос ГВС» на ЖКИ обновляется
индикация, отражающая происходящие процессы.

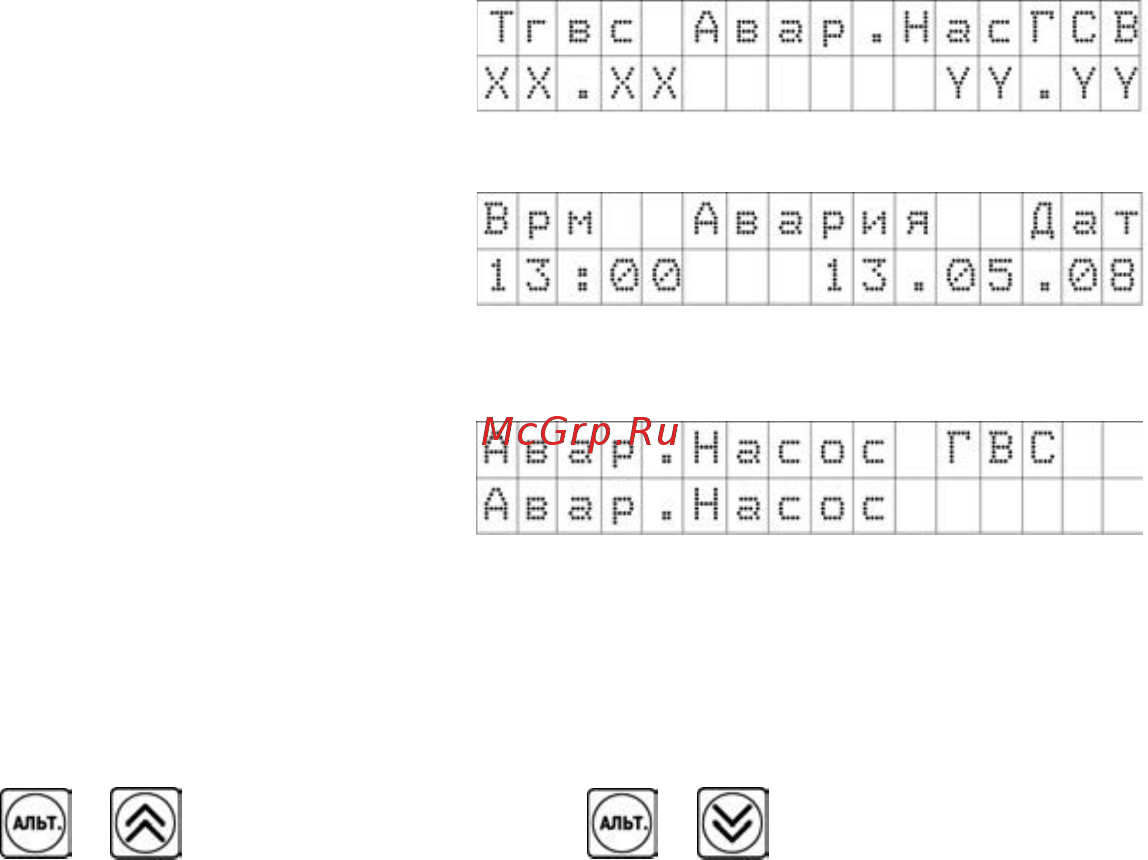

Экран 0
Где ХХ.ХX = показания датчика температуры
ГВС (если датчик подключен и исправен), либо
текстовое сообщение об ошибке измерения.
YY.YY = уставка Тгвс.
Экран 1
Где 13:00 – Текущее значение времени в
формате ЧАСЫ:МИНУТЫ, скорректированное с
учетом перехода на летнее/зимнее время.
13.05.08 – Дата в формате ЧЧ.ММ.ГГ.
Экран 2
На нижней строке контроллер выводит
состояние исправности системы:
а) «Авар.Насосов» – всегда;
б) «Перегрев ГВС» – при активации функции
«Защита от кипятка ГВС» (см. п. 3.12).
При нескольких авариях текстовые строки расшифровки причин аварий выводятся через
пробел на нижней строке.
Для сдвига строки, не помещающейся по длине на дисплее, следует воспользоваться
комбинацией клавиш
+ (для сдвига вправо), либо + (для сдвига влево).
Лампа аварийной сигнализации и ревун включены в режиме всегда.
4.1.5 Режим «АНР ГВС»
Режим предназначен для поиска коэффициентов ПИД-регулятора контура ГВС.
В этом режиме прибор управляет КЗР ГВС, осуществляя поиск коэффициентов ПИД-
регулятора.
В режиме есть две стадии: стадия ручного управления и автоматическая стадия. При
ручной стадии пользователь подготавливает систему к автонастройке, в автоматической стадии
осуществляется поиск коэффициентов ПИД регулятора в автоматическом режиме.
Примечание – В процессе осуществления автонастройки происходит значительное
колебание температуры в контуре ГВС. Если система не допускает таких колебаний, либо они
могут привести к порче материальных ценностей в помещениях здания или ухудшению
самочувствия его обитателей, необходимо отказаться от проведения автонастройки.
4.1.5.1 Функции, выполняемые при входе в режим
При входе в режим:
− насос ГВС включен;
− изменяется индикация на ЖКИ;
