Овен ТРМ132М [58/112] Функции выполняемые при входе в режим
![Овен ТРМ132М [58/112] Функции выполняемые при входе в режим](/views2/1483513/page58/bg3a.png)
4 Режимы работы прибора в системе ЦО и ГСВ
—————————————————————————————————————————————
58

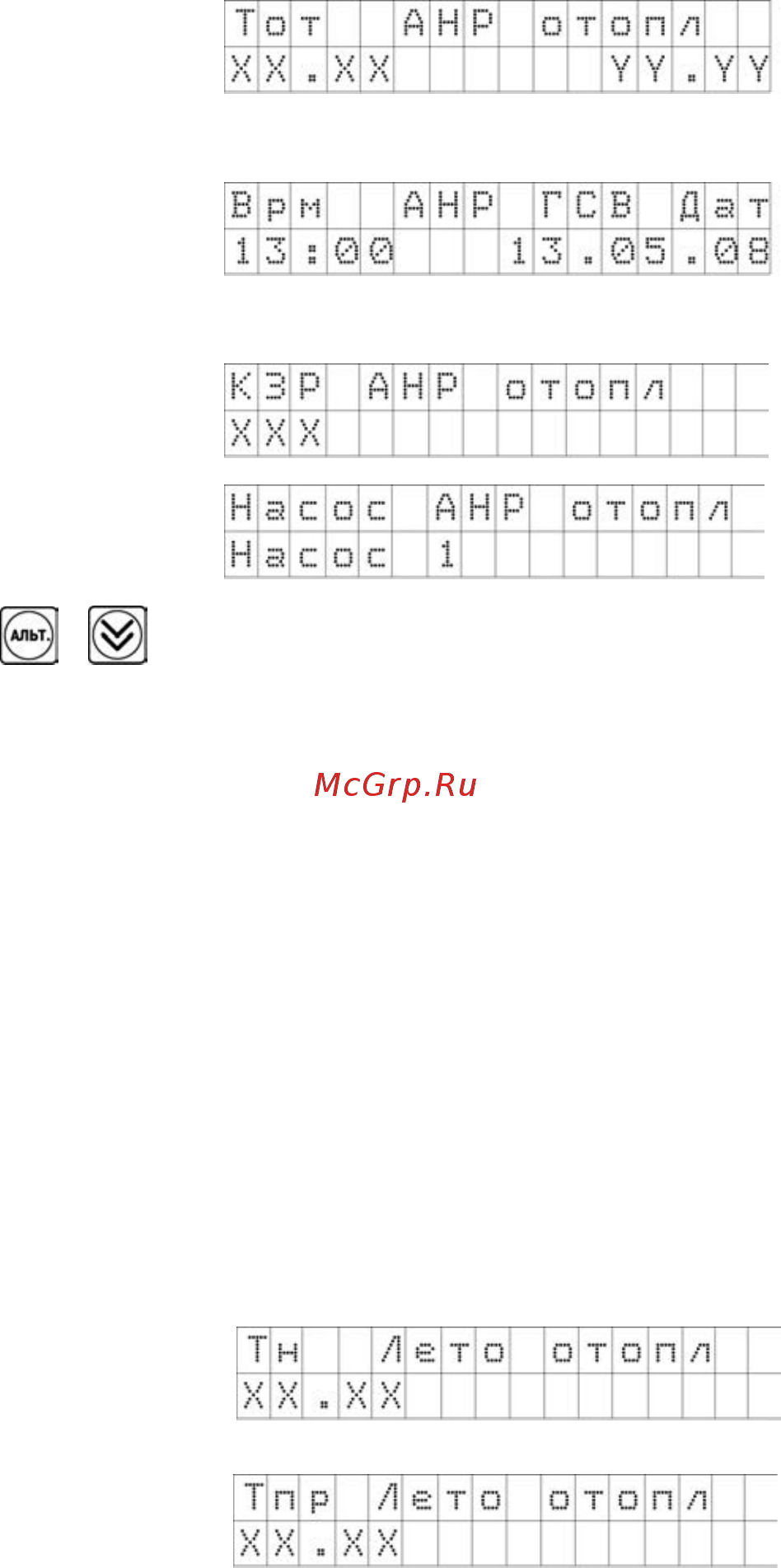

Экран 4
Где ХХ.ХХ = показания датчика
температуры отопления.
YY.YY – уставка температуры отопления,
вычисленная по графику.
Экран 5
13.00 – Текущее значение в формате
ЧАСЫ:МИНУТЫ, скорректированное с учетом
перехода на летнее/зимнее время.
13.05.08 – Дата в формате ЧЧ.ММ.ГГ.
Экран 6
Где ХХХ – текущее положение КЗР ГВС
(измеренное либо расчетное), в процентах.
Экран 7
На нижней строке контроллер выводит
текстовое обозначение включенного в текущий
момент насоса: «Насос 1», «Насос 2»,
«Аварийный». При нажатии + будет осуществлено переключение на следующий
из списка насос. Аварийный насос из списка будет исключен при «Исп.Авар.Нас»= «НЕТ».
Изменение насоса подтверждается звуковым сигналом.
4.2.8 Режим «Лето отопл»
В этом режиме прибор закрывает КЗР и выключает насосы.
4.2.8.1 Функции, выполняемые при входе в режим
При входе в режим:
− выключаются насосы отопления;
− закрывается КЗР отопления;
− изменяется индикация на ЖКИ (см. п. 4.2.8.3);
− устройства аварийной сигнализации: лампа и ревун – по умолчанию выключены, и
будут включены в случае возникновения аварийной ситуации (см. п. 7.2).
4.2.8.2 Функции, доступные в режиме «Лето отопл»
В режиме доступны следующие функции:
а) Периодическое включение насосов контура отопления (подробнее см. п. 6.13.7).
б) Обновление индикации на экранах.
4.2.8.3 Индикация в режиме «Лето отопл»
При функционировании контроллера в режиме «Лето отопл» на ЖКИ обновляется
индикация, отражающая происходящие процессы.
Экран 0
Где ХХ.ХХ = показания датчика температуры
наружного воздуха (если датчик подключен и
исправен), либо текстовое сообщение об ошибке
измерения.
Экран 1
Где ХХ.ХХ = показания датчика температуры
прямой воды (если датчик подключен и
исправен), либо текстовое сообщение об ошибке
