4 Режимы работы прибора в системе ЦО и ГСВ
—————————————————————————————————————————————
35
4.1.1.3 Индикация в режиме «Останов ГВС»
При функционировании контроллера в режиме «Останов ГВС» на ЖКИ обновляется
индикация, отражающая происходящие процессы.

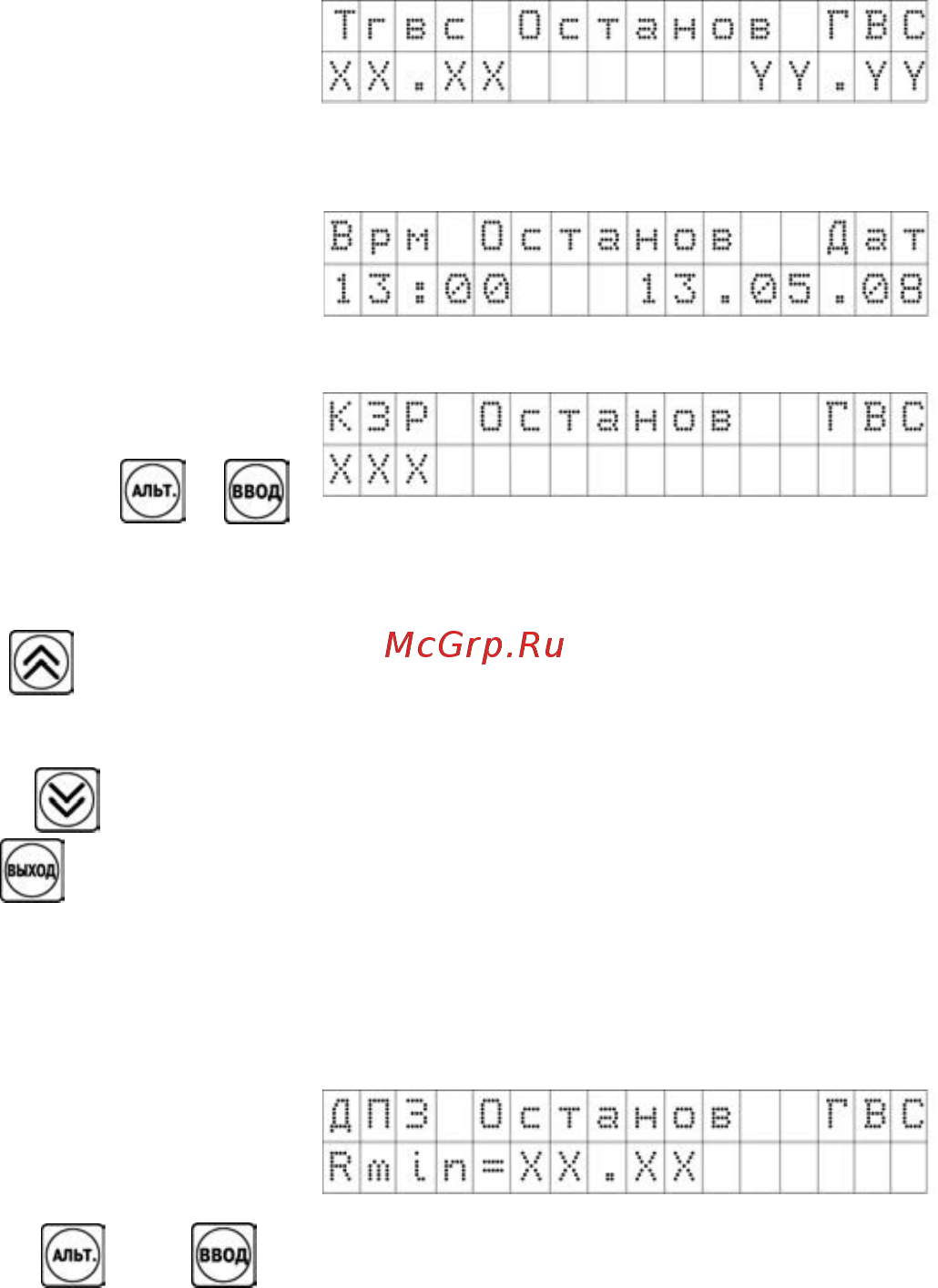

Экран 0
Где ХХ.ХХ = показания датчика
температуры ГВС (если датчик подключен и
исправен), либо текстовое сообщение об ошибке
измерения (см. п. 7.2, таблица 7.3);
YY.YY = уставка в контуре ГВС.
Экран 1
Где 13:00 – Текущее значение времени в
формате ЧАСЫ:МИНУТЫ, скорректированное с
учетом перехода на летнее/зимнее время.
13.05.08 – Дата в формате ЧЧ.ММ.ГГ.
Экран 2
Где ХХХ = текущее положение КЗР ГВС
(измеренное либо расчетное в %).
При нажатии сочетания кнопок
+
контроллер переходит в режим ручного управления положением задвижки ГВС:
а) блокируются все остальные экраны, кроме второго;
б) включается насос 1 ГВС;
в) при нажатии кнопки
контроллер выдает сигнал на открытие задвижки (в случае,
если задвижка аналоговая – плавно увеличивается значение выходного сигнала; в случае
наличия задвижки, управляемой двумя ВУ, будет включен соответствующий ВУ на время
нажатия кнопки). При нажатии
контроллер выдаст сигнал на закрытие задвижки.
г) при нажатии кнопки
будет осуществлен выход из подрежима ручного управления
КЗР ГВС. После выхода из подрежима будет осуществлено закрытие КЗР ГВС. На время
закрытия КЗР ГВС будет запрещён запуск контроллера, а также вход в режим ручного
управления и полуавтоматического задания параметров КЗР ГВС.
Экран 3
Где ХХ.ХХ = показания датчика положения
КЗР ГВС (если датчик подключен и исправен),
либо текстовое сообщение об ошибке
измерения.
При нажатии кнопок
+ будет осуществлен вход в подрежим
полуавтоматического задания параметров датчика положения КЗР ГВС.
При входе будут заблокированы все остальные экраны, кроме третьего.
Вход в подрежим будет заблокирован:
а) в случае ошибки измерения датчика положения КЗР ГВС;
б) при наличии аналогового управления ГВС (то есть если тип выхода 2 = аналоговый);
в) на время, пока закрывается задвижка ГВС.
