4 Режимы работы прибора в системе ЦО и ГСВ
—————————————————————————————————————————————
57
4.2.7.1 Функции, выполняемые при входе в режим
При входе в режим:
− насос отопления включен;
− изменяется индикация на ЖКИ (см. п. 4.2.7.3);
− устройства аварийной сигнализации: лампа и ревун – в данном режиме выключены всегда.
4.2.7.2 Функции, доступные в режиме «АНР отопл»
В режиме доступны следующие функции:
а) контроллер управляет задвижкой отопления, осуществляя поиск коэффициентов ПИД
регулятора;
б) дополнительная функция управления насосом подпитки контура отопления (подробнее
см. п. 3.7).
в) автоматическое переключение насосов 1, 2; ручное переключение насосов 1, 2, аварийный.
г) обновление индикации на экранах.
4.2.7.3 Индикация в режиме «АНР отопл»
При функционировании контроллера в режиме «АНР отопл» на ЖКИ обновляется
индикация, отражающая происходящие процессы.

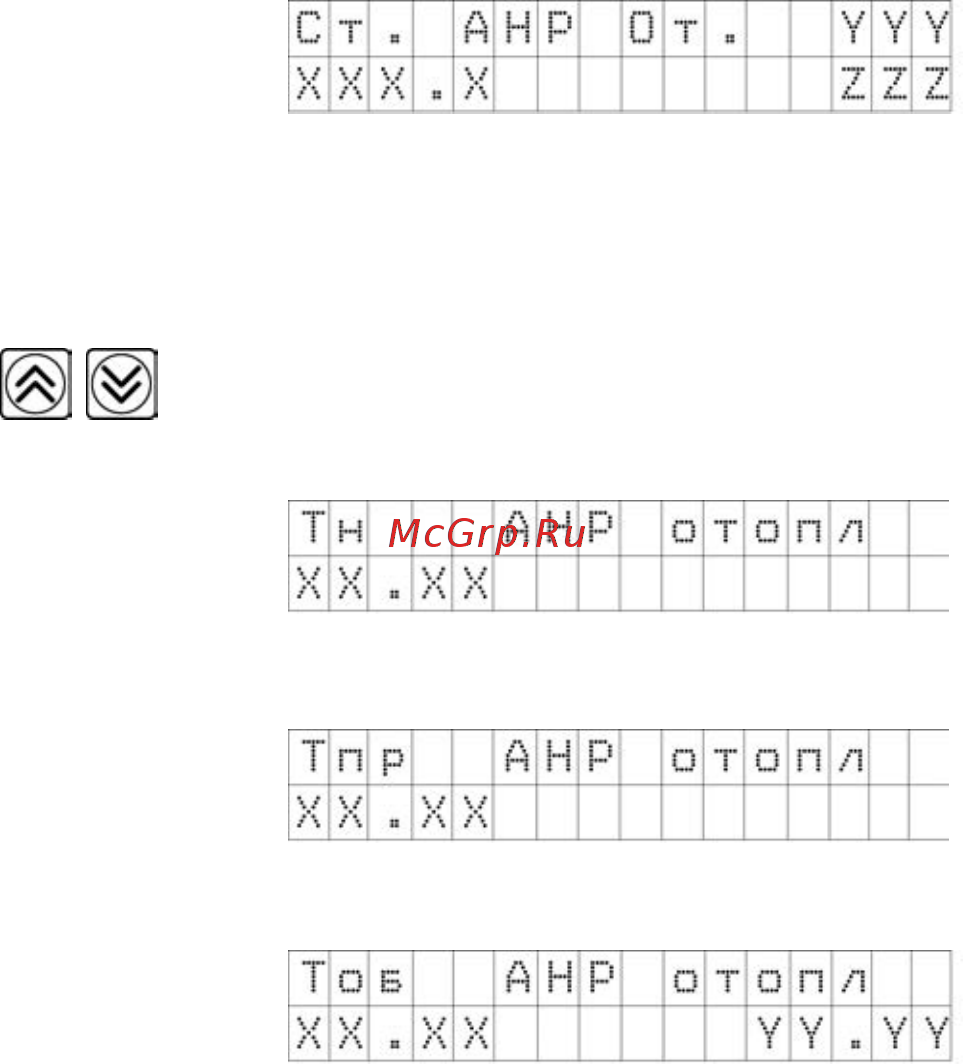

Экран 0
Где ХХХ.Х = показания датчика
температуры ГВС с точностью 0,1.
YYY – минимальная температура в контуре
отопления, от которой будет возможен запуск автонастройки (она равна разнице уставки
отопления в режиме «Нагрев отопл» и четырёх градусов) – при ручной стадии и «Мщн» – при
автоматической стадии.
ZZZ – в ручной стадии – состояние системы: «Пуск» – возможен запуск автонастройки,
«неСтаб» – невозможен запуск автонастройки; в автоматической стадии – значение мощности
нагрева в процентах.
Нажатие комбинаций клавиш
, в ручной стадии приводит к открытию/закрытию КЗР.
Стрелка вниз в ручной стадии отображается при условии, что температура ГВС менее чем
на 4 градуса ниже ZZZ.
Экран 1
Где ХХ.ХХ = показания датчика
температуры наружного воздуха (если датчик
подключен и исправен), либо текстовое
сообщение об ошибке измерения.
Экран 2
Где ХХ.ХХ = показания датчика
температуры прямой воды 1 (если датчик
подключен и исправен), либо текстовое
сообщение об ошибке измерения.
Экран 3
Где ХХ.ХХ = показания датчика
температуры обратной воды.
YY.YY – уставка температуры обратной воды,
вычисленная по графику.
