Овен ТРМ132М [20/112] Коррекция измерений
![Овен ТРМ132М [20/112] Коррекция измерений](/views2/1483513/page20/bg14.png)
3 Устройство и работа прибора
—————————————————————————————————————————————
20

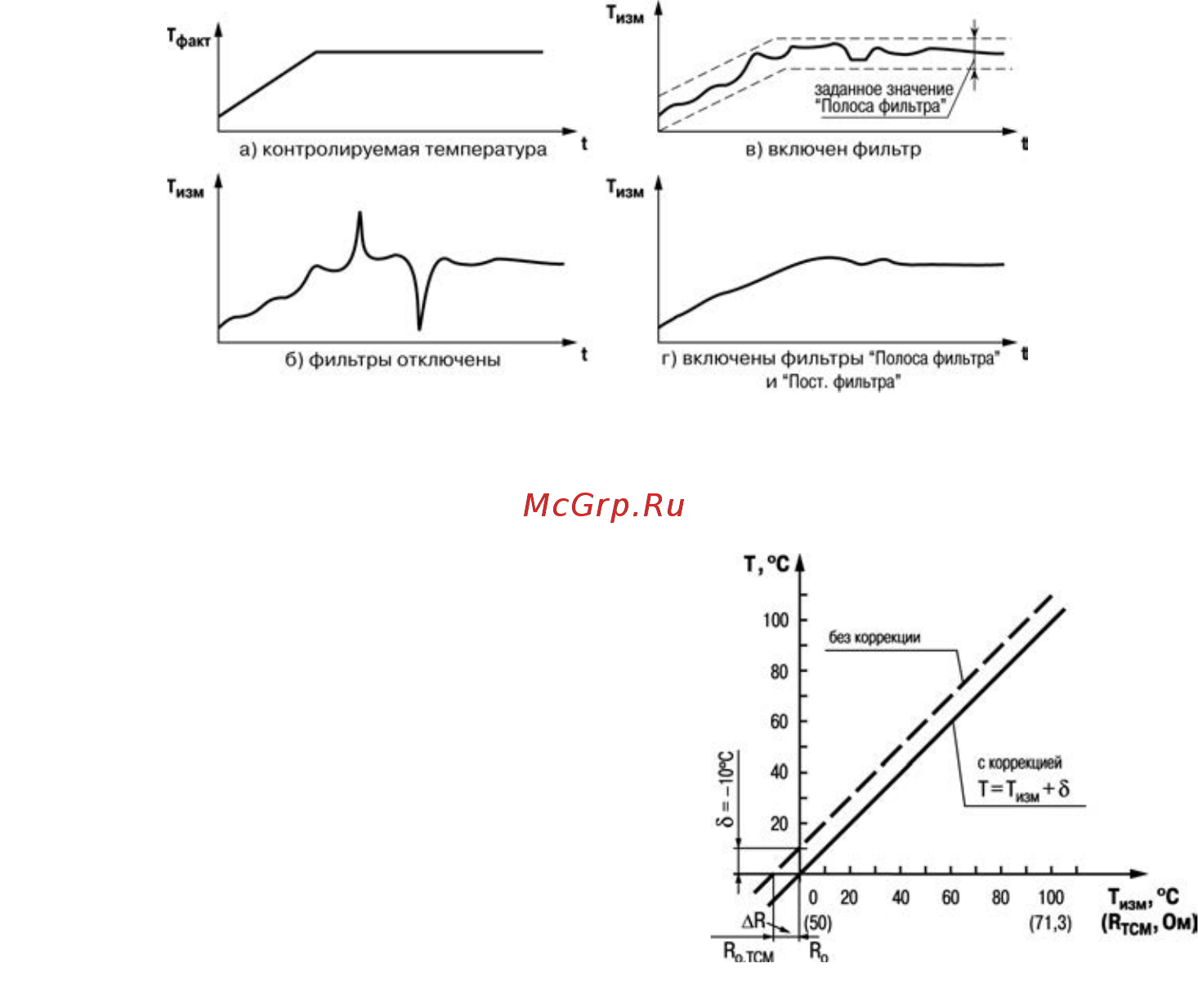

Рисунок 3.3 – Временные диаграммы работы
цифровых фильтров показаний датчика
3.5 Коррекция измерений
3.5.1 Для устранения начальной погрешности
преобразования входных сигналов и погрешностей,
вносимых соединительными проводами, измеренное
прибором значение может быть откорректировано в
соответствии с заданными пользователем
корректирующими параметрами.
В приборе для каждого канала измерения
предусмотрены два корректирующих параметра, с
помощью которых можно осуществлять сдвиг и
изменение наклона измерительной характеристики
датчика. Коррекция показаний осуществляется
независимо для каждого канала контроля
температуры.
Откорректированные значения контролируемых
прибором температур выводятся на индикатор прибора
и используются при осуществлении управления системами отопления и ГВС.
3.5.2 Коррекция «Сдвиг характеристики» служит для устранения влияния начальной
погрешности первичного преобразователя (например, значения R
0
у термометров
сопротивления) и осуществляется путем алгебраического суммирования вычисленных
прибором значений с корректирующим значением
δ
для данного датчика.
Корректирующее значение задается пользователем в параметре «Сдвиг Вх{N}», где N –
номер входа. Значение задается в тех же единицах измерения, что и измеряемый физический
параметр.
Пример сдвига измерительной характеристики графически представлен на рисунке 3.4.
3.5.3 Коррекция «Изменение наклона характеристики» используется для компенсации
погрешностей самих датчиков (например, при отклонении у термометров сопротивления
параметра
α
от стандартного значения) или погрешностей, связанных с разбросом
сопротивлений шунтирующих резисторов (при работе с преобразователями, выходным
сигналом которых является ток) и осуществляется путем умножения откорректированной по
п. 3.6.2 измеренной величины на поправочный коэффициент β, значение которого задается
пользователем в параметре «Наклон Вх{N}», где N – номер входа.
Значение β задается для каждого датчика в безразмерных единицах в диапазоне
0,900…1,100; перед установкой может быть определено по формуле:
Рисунок 3.4
