4 Режимы работы прибора в системе ЦО и ГСВ
—————————————————————————————————————————————
56
датчик подключен и исправен), либо текстовое
сообщение об ошибке измерения;
YY.YY = уставка Тот, вычисленная по
графику

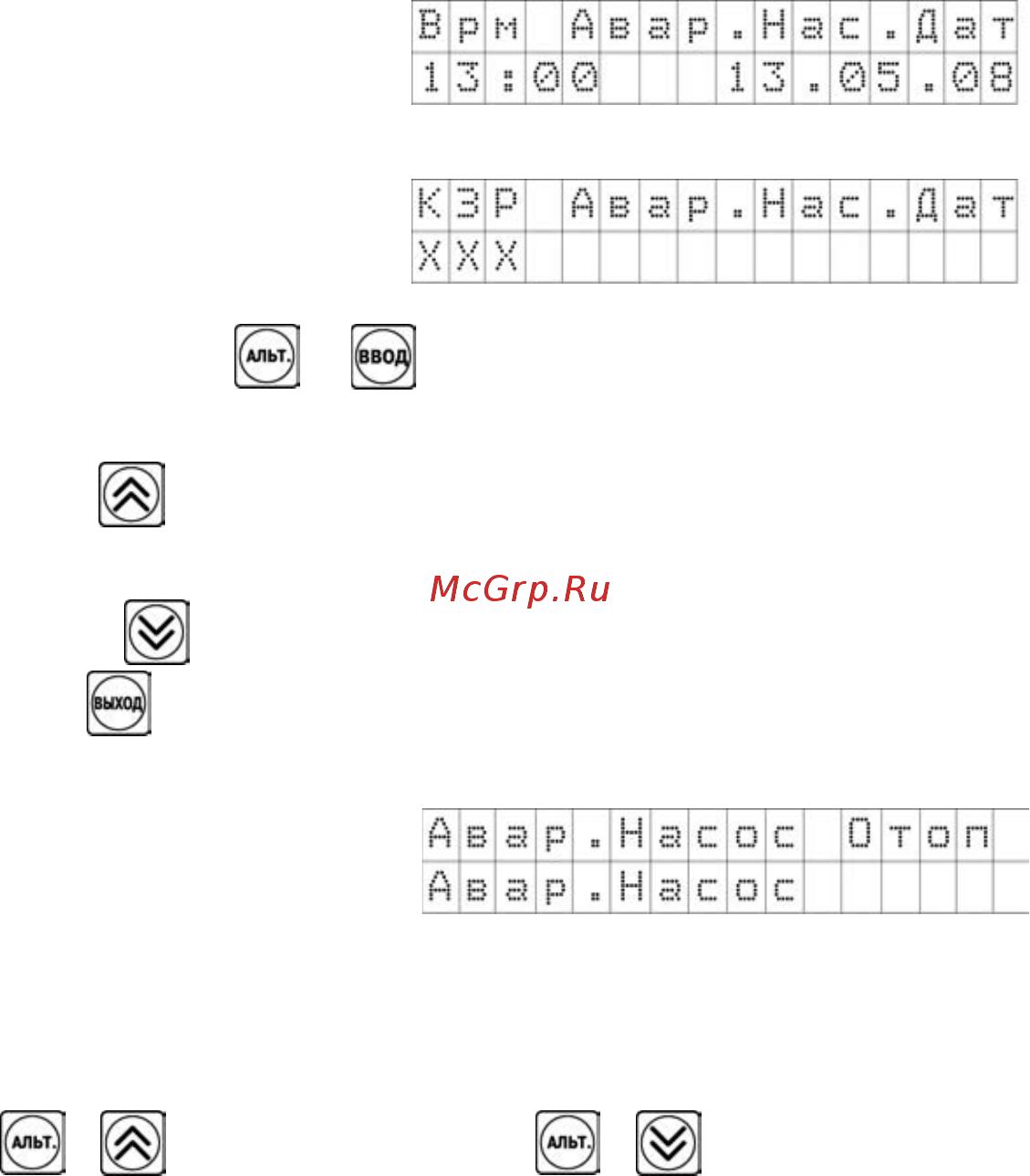

Экран 4
Где 13:00 – Текущее значение времени в
формате ЧАСЫ:МИНУТЫ, скорректированное с
учетом перехода на летнее/зимнее время.
13.05.08 – Дата в формате ЧЧ.ММ.ГГ.
Экран 5
Где ХХХ = текущее положение КЗР
отопления (измеренное либо расчетное в %).
При нажатии сочетания кнопок + контроллер переходит в режим ручного
управления положением задвижки контура отопления:
а) блокируются все остальные экраны, кроме пятого;
б) при нажатии кнопки
контроллер выдает сигнал на открытие задвижки (в случае,
если задвижка аналоговая – плавно увеличивается значение выходного сигнала; в случае
наличия задвижки, управляемой двумя ВУ, будет включен соответствующий ВУ на время
нажатия кнопки). При нажатии
контроллер выдаст сигнал на закрытие задвижки.
в) при нажатии кнопки
будет осуществлен выход из режима ручного управления КЗР
отопления.
Экран 6
На нижней строке контроллер выводит
состояние исправности системы:
а) «Авар.Насос» – всегда.
б) «Авария датчика Дпол» – при аварии
датчика. Авария датчика положения не выводится в случае, если он не используются в
системе.
При нескольких авариях текстовые строки расшифровки причин аварий выводятся через
пробел на нижней строке.
Для сдвига строки, не помещающейся по длине на дисплее, следует воспользоваться
комбинацией клавиш
+ (для сдвига вправо), либо + (для сдвига влево).
Устройства аварийной сигнализации – лампа и ревун – в режиме включены всегда.
4.2.7 Режим «АНР отопл»
В этом режиме прибор управляет КЗР ЦО, осуществляя поиск коэффициентов ПИД
регулятора. В режиме есть две стадии: стадия ручного управления и автоматическая стадия.
При ручной стадии пользователь подготавливает систему к автонастройке, в автоматической
стадии осуществляется поиск коэффициентов ПИД регулятора в автоматическом режиме.
Примечание – В процессе осуществления автонастройки происходит значительное
колебание температуры в контуре отопления. Если система не допускает таких колебаний,
либо они могут привести к порче материальных ценностей в помещениях здания или
ухудшению самочувствия его обитателей (например, больницы и т.д.), необходимо отказаться
от проведения автонастройки.
