4 Режимы работы прибора в системе ЦО и ГСВ
—————————————————————————————————————————————
53
Таблица 4.3 – Логика регулирования при авариях датчиков
Аварийный датчик
Действия
Тн
Контроллер продолжает регулирование, используя вместо
измеренного Тн значение параметра Тавар (именно вместо
измеренного, то есть значение Тавар будет подвергнуто коррекции
сдвиг/наклон).
Тпрям
Контроллер продолжает регулирование, используя вместо
измеренного Тпрям значение параметра Тавар (именно вместо
измеренного, то есть значение Тавар будет подвергнуто коррекции
сдвиг/наклон).
Тоб
Контроллер продолжает регулирование, прекратив контроль
нахождения температуры обратной воды в заданных относительно
графика пределах.
Ротоп
Контроллер продолжает регулирование, прекратив управление
контуром подпитки.
Тотоп
Контроллер прекращает регулирование, установив КЗР в заданное в
параметре КЗРавар положение.
Несколько датчиков

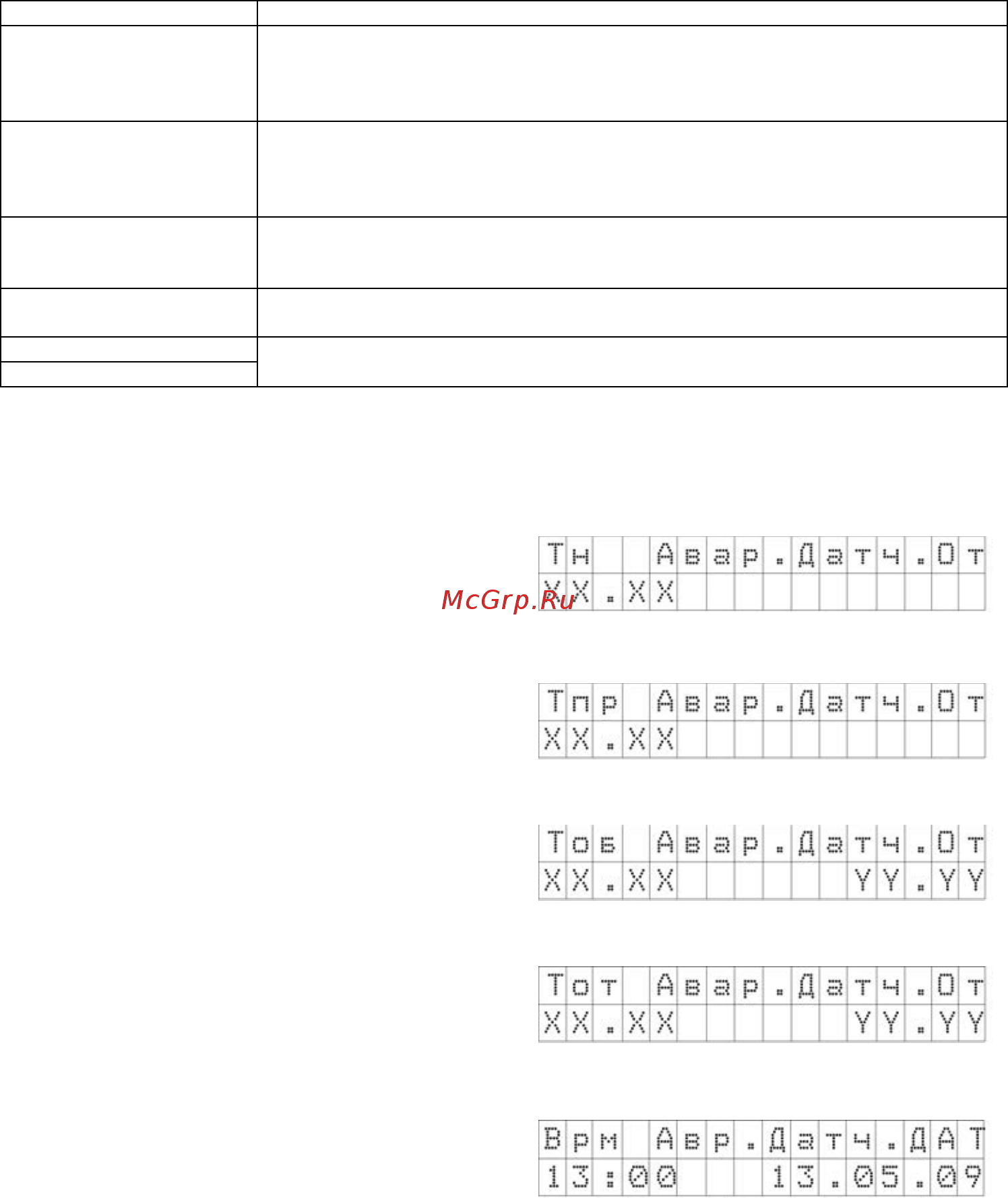

4.2.5.3 Индикация в режиме «Авар.Датч.Отоп»
При функционировании контроллера в режиме «Авар.Датч.Отоп» на ЖКИ обновляется
индикация, отражающая происходящие процессы.
Экран 0
Где ХХ.ХX = показания датчика
температуры наружного воздуха (если датчик
подключен и исправен), либо текстовое
сообщение об ошибке измерения.
Экран 1
Где ХХ.ХX = показания датчика
температуры прямой воды (если датчик
подключен и исправен), либо текстовое
сообщение об ошибке измерения.
Экран 2
Где ХХ.ХX = показания датчика
температуры обратной воды (если датчик
подключен и исправен), либо текстовое
сообщение об ошибке измерения;
YY.YY = уставка Тоб, вычисленная по графику.
Экран 3
Где ХХ.ХХ = показания датчика
температуры воды в контуре отопления (если
датчик подключен и исправен), либо текстовое
сообщение об ошибке измерения;
YY.YY = уставка Тот, вычисленная по графику.
Экран 4
Где 13:00 – Текущее значение времени в
формате ЧАСЫ:МИНУТЫ, скорректированное с
учетом перехода на летнее/зимнее время.
13.05.08 – Дата в формате ЧЧ.ММ.ГГ.
