4 Режимы работы прибора в системе ЦО и ГСВ
—————————————————————————————————————————————
50
д) «Завыш.Обр» – если температура Тоб > Тоб max;
е) «Заниж.Обр» – если температура Тоб < Тоб min.
При нескольких авариях текстовые строки расшифровки причин аварий выводятся через
пробел на нижней строке.

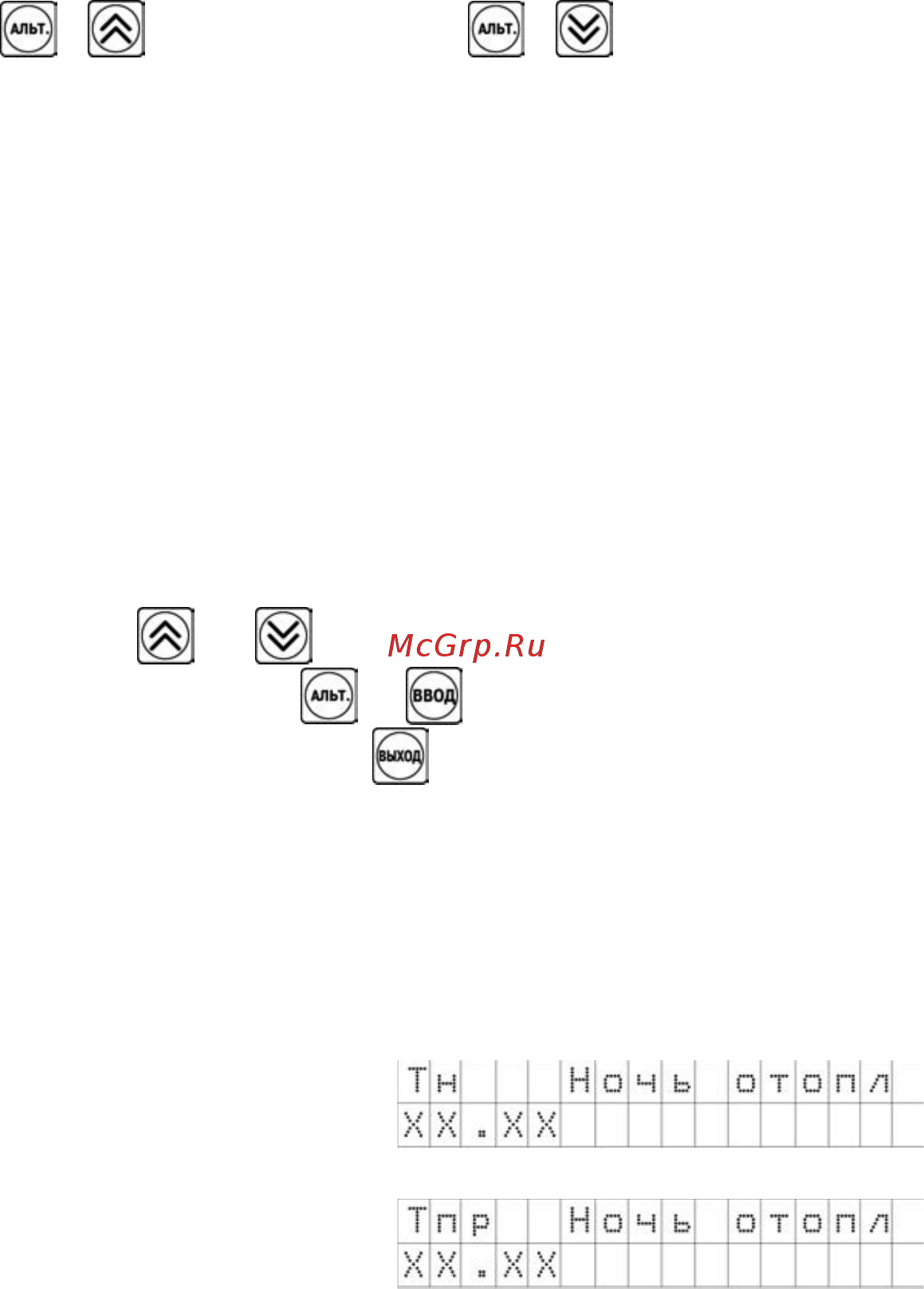

Для сдвига строки, не помещающейся по длине на дисплее, следует воспользоваться
комбинацией клавиш
+ (для сдвига вправо), либо + (для сдвига влево).
При возникновении аварии контроллер переключит индикацию на 8 экран. Лампа
аварийной сигнализации в режиме включена всегда. Ревун в режиме «Обратн.Отопл» не
включается.
4.2.4 Режим «Ночь отопл»
В этом режиме прибор управляет КЗР контура отопления, осуществляя регулирование
температуры отопления с пониженной относительно режима «Нагрев отопл» уставкой.
4.2.4.1 Функции, выполняемые при входе в режим
При входе в режим:
− включается насос отопления;
− изменяется индикация на ЖКИ (см. п. 4.2.4.3);
− устройства аварийной сигнализации: лампа и ревун – по умолчанию выключены, и
будут включены в случае возникновения аварийной ситуации (см. п. 7.2).
4.2.2.2 Функции, доступные в режиме «Ночь отопл»
В режиме доступны следующие функции:
а) контроллер управляет задвижкой отопления, поддерживая температуру в контуре
относительно уставки, заданной по графику «Граф Тотоп» плюс «Дельта Ночь»;
б) ручное управление задвижкой отопления. Для ручного управления мощностью
необходимо выбрать стрелками
или на клавиатуре прибора экран 5 (см. п. 4.2.4.3),
затем следует нажать комбинацию кнопок
+ . Для выхода из режима ручного
управления задвижками необходимо нажать кнопку
.
Вход/выход в режим подтверждается звуковым сигналом.
в) дополнительная функция управления насосом подпитки контура отопления (подробнее
см. п. 3.7).
г) автоматическое переключение насосов 1,2; ручное переключение насосов 1, 2,
аварийный.
д) обновление индикации на экранах.
4.2.4.3 Индикация в режиме «Ночь отопл»
При функционировании контроллера в режиме «Ночь отопл» на ЖКИ обновляется
индикация, отражающая происходящие процессы.
Экран 0
Где ХХ.ХX = показания датчика температуры
наружного воздуха (если датчик подключен и
исправен), либо текстовое сообщение об ошибке
измерения.
Экран 1
Где ХХ.ХX = показания датчика температуры
прямой воды (если датчик подключен и исправен),
либо текстовое сообщение об ошибке измерения.
