4 Режимы работы прибора в системе ЦО и ГСВ
—————————————————————————————————————————————
49

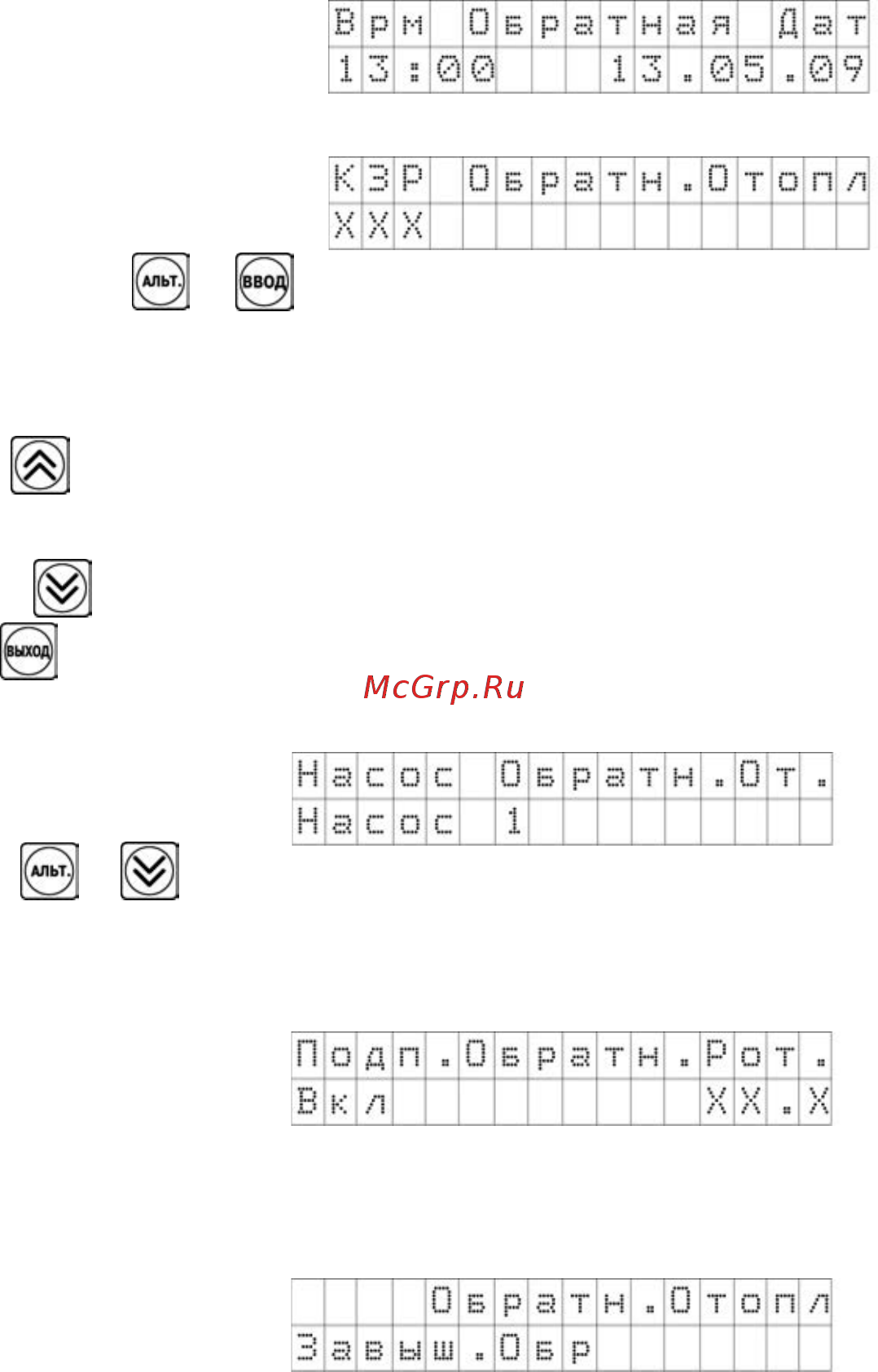

Экран 4
Где 13:00 – Текущее значение времени в
формате ЧАСЫ:МИНУТЫ, скорректированное с
учетом перехода на летнее/зимнее время.
13.05.08 – Дата в формате ЧЧ.ММ.ГГ.
Экран 5
Где ХХХ = текущее положение КЗР отопления
(измеренное либо расчетное в %).
При нажатии сочетания кнопок
+
контроллер переходит в режим ручного управления
положением задвижки контура отопления:
а) блокируются все остальные экраны, кроме пятого;
б) при нажатии кнопки
контроллер выдает сигнал на открытие задвижки (в случае,
если задвижка аналоговая – плавно увеличивается значение выходного сигнала; в случае
наличия задвижки, управляемой двумя ВУ, будет включен соответствующий ВУ на время
нажатия кнопки). При нажатии
контроллер выдаст сигнал на закрытие задвижки.
в) при нажатии кнопки
будет осуществлен выход из режима ручного управления КЗР
отопления.
Экран 6
На нижней строке контроллер выводит
текстовое обозначение включенного в текущий
момент насоса: «Насос 1», «Насос 2»,
«Аварийный». При нажатии
+ будет
осуществлено переключение на следующий из списка насос. Аварийный насос из списка будет
исключен при «Исп.Авар.Нас»= «НЕТ».
Изменение насоса подтверждается звуковым сигналом.
Экран 7
На нижней строке контроллер выводит
состояние насоса подпитки «Вкл», «Выкл»
(слева) и значение давления в контуре
отопления (справа). Экран 7 не будет
отображаться на ЖКИ (будет пропускаться при пролистывании), если установлен тип
аналогового входа 8 «НЕТ ДАТЧИКА» (то есть датчик давления в контуре отопления не
используется). Подробнее о логике работы насоса подпитки см. п. 3.7.
Экран 8
На нижней строке контроллер выводит
состояние исправности системы:
а) «Авария датчика Дпол» – при аварии
датчика положения. Авария датчика положения
не выводится в случае, если он не используются в системе (установлен тип датчика 6 «НЕТ
ДАТЧИКА»);
б) «Насос 1 авар» – при аварии насоса 1 (критерии аварии см. п. 3.11);
в) «Насос 2 авар» – при аварии насоса 2;
г) «Аварийн.Насос авар» – при аварии аварийного насоса.
