6 Программирование прибора
—————————————————————————————————————————————
73
определяющий количество точек, задействованных в задании
графика уставки температуры вытеплоносителя в контуре
отопления.
6.11.12 Точка 1…Точка 7 – Конфигурационные параметры,
определяющие точки графика в формате (Тн либо Тпрям;
Уставка Тотоп). При построении графика по заданным точкам
контроллер соединяет их отрезками прямой. Координата Х
соответствует входной величине (Тн или Тпрям), Y – выходной
(уставка Тотоп).

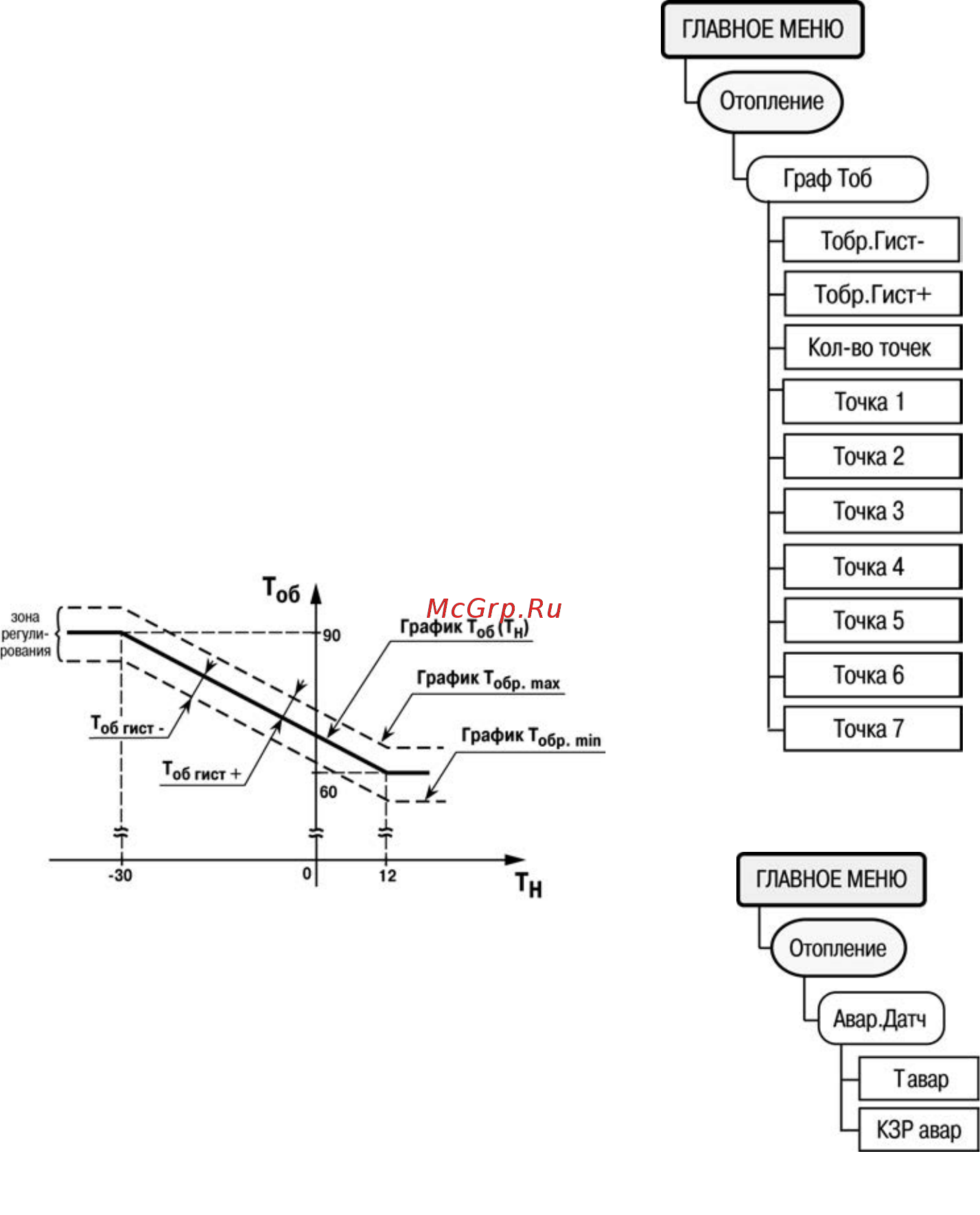

6.11.13 Для задания графика уставки температуры
обратной воды в контуре отопления служит пункт меню
//Отопление/Граф Тоб (рисунок 6.12). График можно задать не
более чем семью точками, минимальное количество точек две.
Прибор осуществляет регулирование температуры
теплоносителя, контролируя нахождение температуры
обратной воды в заданных параметрами «Тобр. Гист+», «Тобр.
Гист-» относительно данного графика пределах.
6.11.14 Тобр. Гист+, Тобр. Гист- – Конфигурационные
параметры, определяющие границы допустимого изменения
относительно графика температуры обратной воды,
возвращаемой в теплосеть (см. рисунок 6.13). При выходе
температуры обратной воды за заданные пределы прибор
переходит к регулированию температуры обратной воды.
Рисунок 6.13
6.11.15 Кол-во точек – Конфигурационный параметр,
определяющий количество точек, задействованных в задании графика
уставки температуры теплоносителя в контуре отопления.
6.11.16 Точка 1…Точка 7 – Конфигурационные параметры,
определяющие точки графика в формате (Тн либо Тпрям; Уставка Тоб).
При построении графика по заданным точкам контроллер соединяет их
отрезками прямой.
Координата Х соответствует входной величине (Тн или Тпрям), Y –
выходной (уставка Тоб).
6.11.17 Для задания параметров работы прибора при обрыве
различных датчиков служит пункт меню //Отопление/Авар.Датч
(рисунок 6.14).
Рисунок 6.12
Рисунок 6.14
