4 Режимы работы прибора в системе ЦО и ГСВ
—————————————————————————————————————————————
44

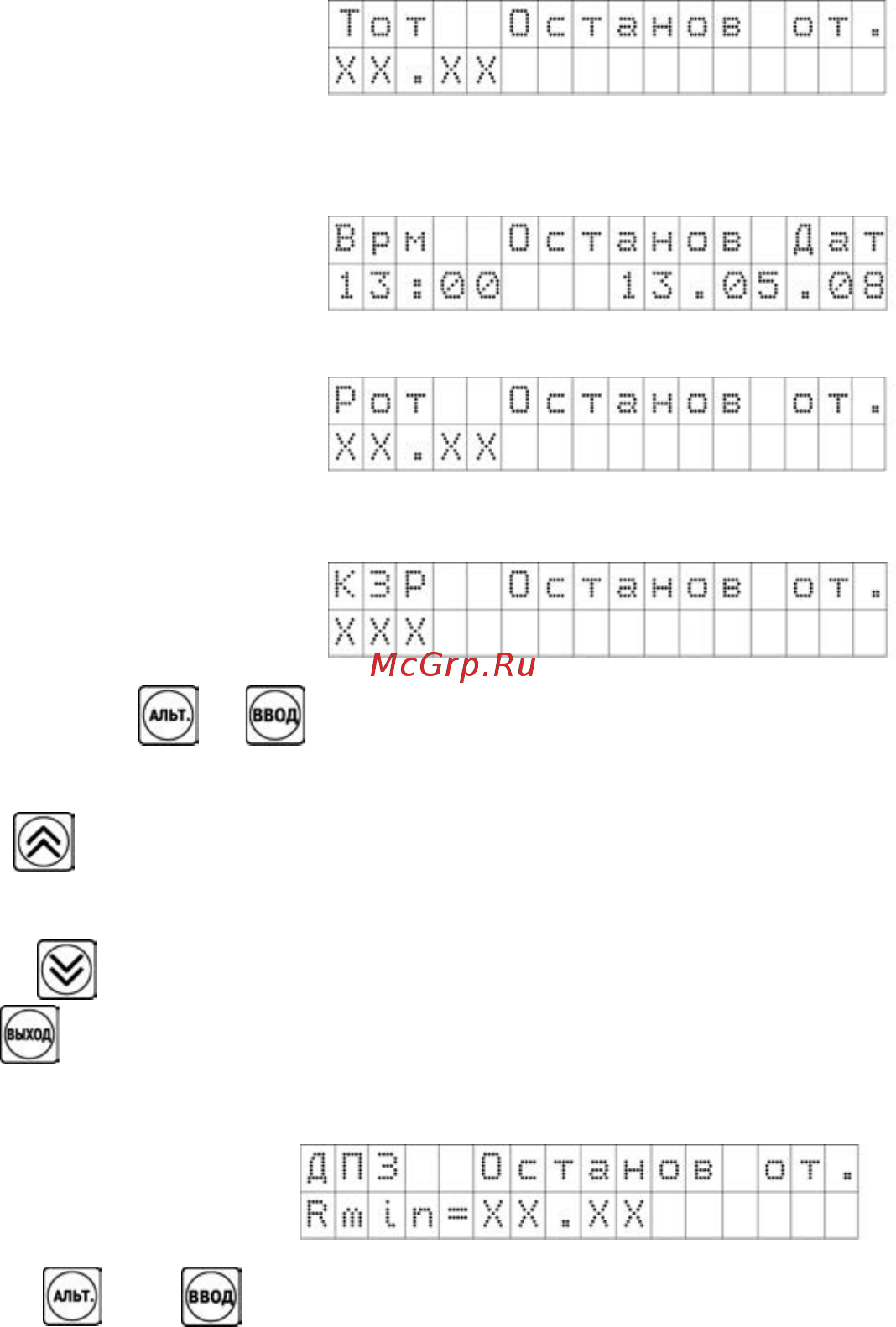

Экран 3
Где ХХ.ХX = показания датчика температуры
воды в контуре отопления (если датчик подключен
и исправен), либо текстовое сообщение об ошибке
измерения;
YY.YY = уставка Тот, вычисленная по
графику.
Экран 4
Где 13:00 – Текущее значение времени в
формате ЧАСЫ:МИНУТЫ, скорректированное с
учетом перехода на летнее/зимнее время.
13.05.08 – Дата в формате ЧЧ.ММ.ГГ.
Экран 5
Где ХХ.ХX = показания датчика давления в
контуре отопления (если датчик подключен и
исправен), либо текстовое сообщение об ошибке
измерения.
Экран 6
Где ХХХ = текущее положение КЗР
отопления (измеренное либо расчетное в %).
При нажатии сочетания кнопок + контроллер переходит в режим ручного
управления положением задвижки контура отопления:
а) блокируются все остальные экраны, кроме шестого;
б) при нажатии кнопки
контроллер выдает сигнал на открытие задвижки (в случае,
если задвижка аналоговая, – плавно увеличивается значение выходного сигнала; в случае
наличия задвижки, управляемой двумя ВУ, будет включен соответствующий ВУ на время
нажатия кнопки). При нажатии
контроллер выдаст сигнал на закрытие задвижки.
г) при нажатии кнопки
будет осуществлен выход из режима ручного управления КЗР
отопления.
Экран 7
Где ХХ.ХX = показания датчика положения
КЗР отопления (если датчик подключен и
исправен), либо текстовое сообщение об ошибке
измерения.
При нажатии кнопок
+ будет осуществлен вход в подрежим
полуавтоматического задания параметров датчика положения КЗР отопления.
При входе будут заблокированы все остальные экраны, кроме седьмого.
Вход в подрежим будет заблокирован:
а) в случае ошибки измерения датчика положения КЗР;
б) при наличии аналогового управления КЗР (то есть если тип выхода 4 = аналоговый);
в) на время, пока закрывается задвижка отопления.
В подрежиме доступны следующие функции:
