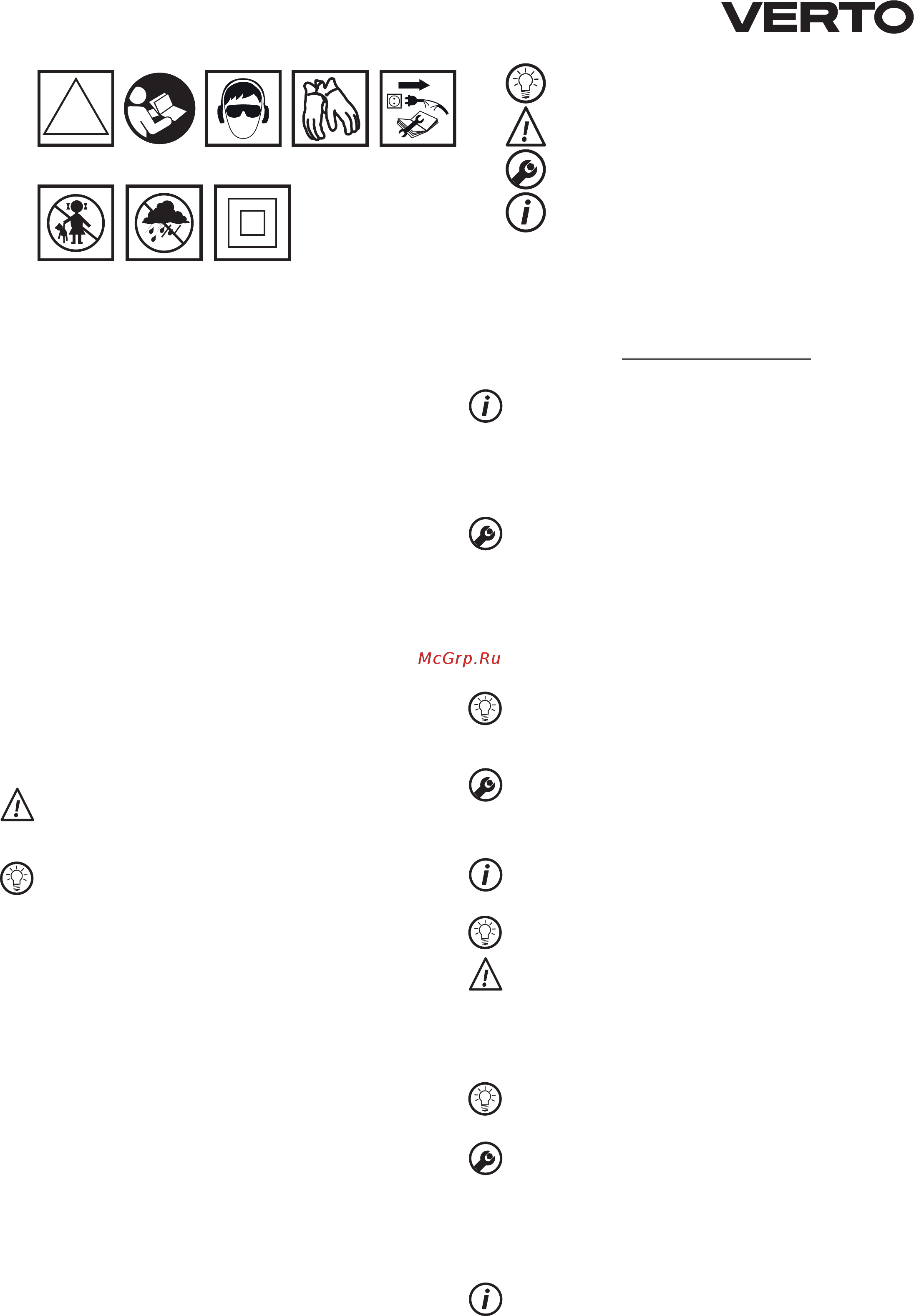

Обяснение на използваните пиктограми.
!
12 3 4 5
678
1. Внимание, употребете специални предпазни средства
2. Прочетете инструкция за обслужване, спазвайте
предупрежденията и условията за безопасност, съдържащи се
в нея!
3. Използвайте лични предпазни средства (предпазни очила,
шумозаглушители)
4. Използвайте предпазни ръкавици
5. Изключете захранващия проводник преди да пристъпите към
операции по обслужването или ремонта.
6. Да не се допускат деца до инструмента
7. Да се пази от дъжд
8. Втора класа на защитеност
КОНСТРУКЦИЯ И ПРИЛОЖЕНИЕ
Ъгловият шлайф е ръчен електроинструмент с изолация II класа.
Устройството се задвижва от еднофазен колекторен двигател,
чиято скорост на въртене се редуцира посредством зъбчата ъглова
предавка. Той може да служи както за шлифоване, така и за рязане.
Този вид електроинструмент е широко използван за отстраняване
на всякакъв вид израстъци от повърхността на метални елементи,
повърхностна обработка на заварки, рязане на тънкостенни
тръби, както и неголеми метални елементи и др. При употребата
на съответно оборудване ъглошлайфът може да бъде използван не
само за рязане и шлифоване, но също така и за почистване, напр. на
ръжда, бояджийски слоеве и др.
Областите на употреба това са широко разбираните ремонтни
и конструкционни дейности, не само свързани с металите.
Ъглошлайфът може да бъде използван за рязане и шлифоване на
строителни материали, напр. тухли, павета, керамични плочки и др.
Устройството е предназначено изключително за работа на сухо,
не служи за полиране.
Не бива да се използват електроинструментът за дейности
извън неговото предназначение.
Употреба несъответстваща на предназначението.
• Не бива да се обработват материали, съдържащи азбест.
Азбестът е канцерогенен.
• Да не се обработват материали, чиито прахове са
леснозапалими или избухливи. По време на работа с
електроинструмента се образуват искри, които могат да
предизвикат подпалване на отделящите се изпарения.
• За шлифовъчни работи не бива да се използват дискове
предназначени за рязане. Дисковете за рязане работят
с челната повърхност и шлифоването със страничната
повърхност на такъв диск може да предизвика неговото
повреждане, а това в последствие може да предизвика у
оператора лични наранявания.
ОПИСАНИЕ НА ГРАФИЧНИТЕ СТРАНИЦИ
Представеното по-долу номериране се отнася за елементите на
устройството, представени на графичните страници на настоящата
инструкция.
1. Блокиращ бутон на шпиндела
2. Пусков бутон
3. Допълнителна ръкохватка
4. Капак на диска
5. Външен фланец
6. Вътрешен фланец
7. Блокировка на пусковия бутон
8. Капак на четките
9. Блокировка на главната ръкохватка
* Може да има разлики между чертежа и изделието.
ОПИСАНИЕ НА ИЗПОЛЗВАНИТЕ ГРАФИЧНИ СИМВОЛИ
ВНИМАНИЕ
ПРЕДУПРЕЖДЕНИЕ
МОНТАЖ/НАСТРОЙКИ
ИНФОРМАЦИЯ
ЕКИПИРОВКА И АКСЕСОАРИ
1. Капак на диска - 1 бр.
2. Специален ключ - 1 бр.
3. Допълнителна ръкохватка - 1 бр.
4. Шестоъгълен ключ - 1 бр.
ПОДГОТОВКА ЗА РАБОТА
МОНТАЖ НА ДОПЪЛНИТЕЛНАТА РЪКОХВАТКА
Допълнителната ръкохватка (3) се инсталира в един от отворите
на главата на шлайфа. Препоръчва се използването на шлайфа с
допълнителна ръкохватка. Ако се държи шлайфа по време на работа
с двете ръце (използвайки също така допълнителната ръкохватка),
съществува по-малък риск от докосване с ръка на въртящия се диск
или четка, както и нараняване по време на рикошета.
ПОДВИЖНА ГЛАВНА РЪКОХВАТКА
Преди пристъпване към работа може да се нагласи положението
на главната ръкохватка на шлайфа така, че то да бъде най-удобно
за извършваната работа. Ръкохватката може да се нагласи в 3
положения, завъртайки я на всеки 90
O
наляво или надясно спрямо
основната позиция.
• Натиска се блокиращия бутон на главната ръкохватка (9).
• Завърта се главната ръкохватка в избраното положение.
• Главната ръкохватка автоматически се блокира в избраното
положение.
МОНТАЖ И РЕГУЛИРАНЕ НА КАПАКА НА ДИСКА
Капакът на диска предпазва оператора от отломките, случайния
контакт с работния инструмент или искрите. Той трябва да бъде
винаги монтиран, като се вземе предвид това, че неговата
закриваща част да бъде насочена към оператора.
• Слага се капака на диска (4) по такъв начин, че улеят в обиколката
на капака да попадне в прореза върху корпуса на предавката на
шлайфа.
• Наглася се капака на диска в избраното положение.
• Затяга се здраво закрепващия болт.
Демонтажът и регулирането на капака на диска протичат в обратна
последователност на неговия монтаж.
СМЯНА НА РАБОТНИТЕ ИНСТРУМЕНТИ
По време на операцията за смяна на работните инструменти
трябва да се използват работни ръкавици.
Блокиращият бутон на шпиндела (1) служи изключително за
блокиране на шпиндела на шлайфа по време на монтажа или
демонтажа на работния инструмент. Не бива да се използва
както бутон за спиране по времето, когато дискът се върти.
В такъв случай може да се стигне до повреда на шлайфа или
нараняването на неговия потребител.
МОНТАЖ НА ДИСКОВЕТЕ
При шлифовъчни или режещи дискове с дебелина под 3 mm,
гайката на външния фланец (5) трябва да се завинти с плоската
повърхност откъм диска (черт. B).
• Натиска се блокиращия бутон на шпиндела (1).
• Пъха се специален ключ (в комплекта) в отворите на външния
фланец (5) (черт. A).
• Обръща се с ключа – разхлабва се и снема външния фланец (5).
• Слага се диска така, че да бъде допрян до повърхността на
вътрешния фланец (6).
• Завинтва се външния фланец (5) и леко се затяга със специалния
ключ.
Демонтажът на дисковете протича в последователност обратна на
монтажа. По време на монтажа дискът трябва да бъде допрян към
повърхността на вътрешния фланец (6) и центрично разположен на
неговото струговане.
