27
FRANÇAIS

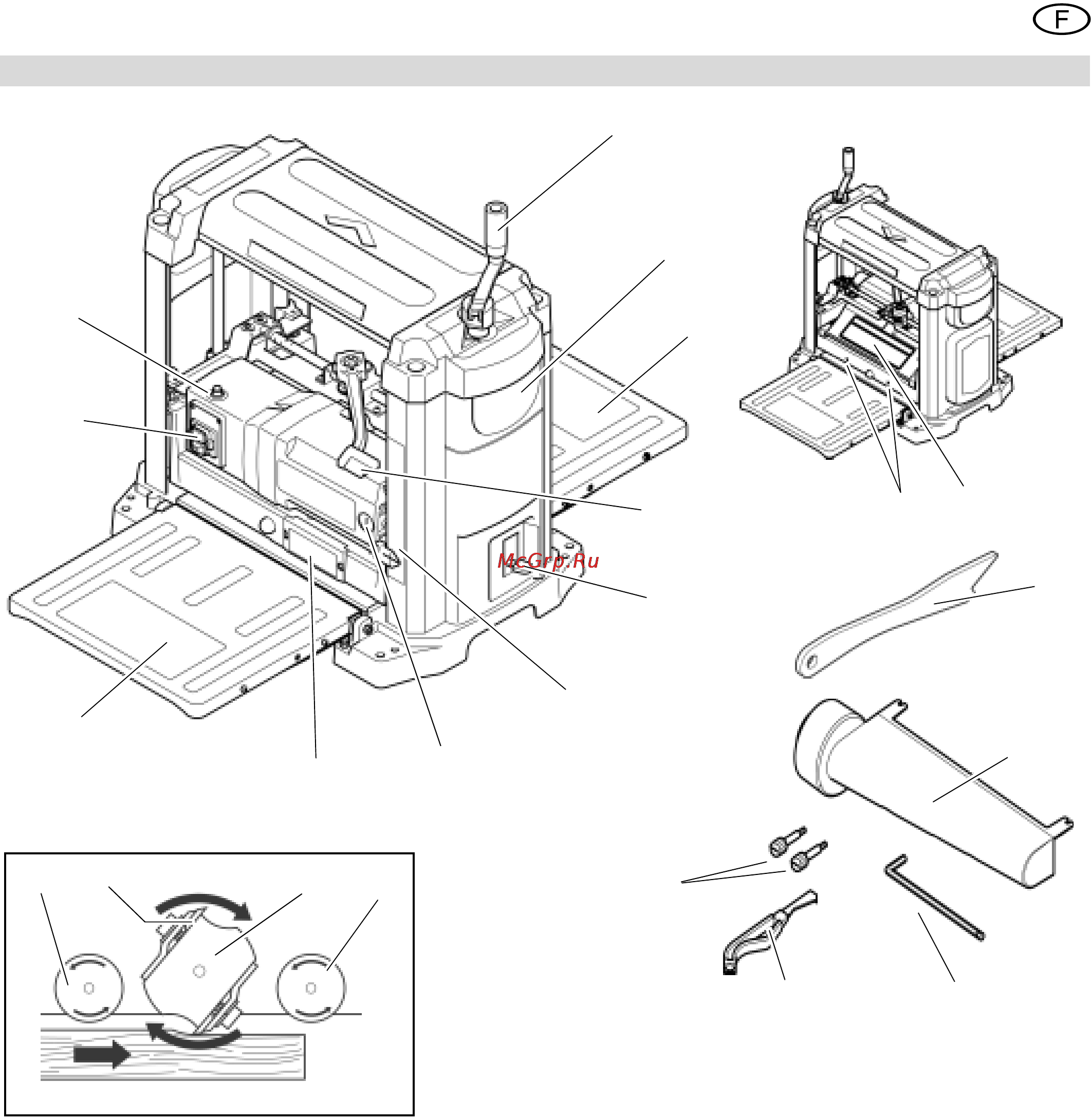

1. Vue d'ensemble de la machine
1
2
3
4
5
6
7
8
9
10
1213
20 21 22
19
11
14
15
17
18
16
Face arrière
Principe de la raboteuse
1 Bielle de réglage de la hauteur
2 Poignée
3 Table de réception avec poche
sur la face inférieure pour le câble
d'alimentation et les outils
4 Levier de fixation du réglage de la
hauteur
5 Butée finale
6 Affichage de l'épaisseur de rabo-
tage
7 Bouchon vissé des balais de
charbon
8 Affichage de la profondeur de
passe
9 Table de réception
10 Interrupteur "marche-arrêt"
11 Bouton Reset
pour remettre en marche la
machine après une surcharge
12 Capot de l'arbre porte-fers
13 Alésages de montage du man-
chon d'aspiration
Pièces et outils fournis
14 Poussoir
15 Manchon d'aspiration
16 Clé à six pans creux (5 mm)
17 Outils pour changer les fers
18 Deux chevilles d'arrêt
(manchon d'aspiration)
Instructions de service
(non représenté)
Liste des pièces de rechange
(non représenté)
Composants à l'intérieur de la
raboteuse
19 Rouleau d'alimentation
20 Fer de rabot
21 Arbre porte-fers
22 Rouleau d'expulsion
