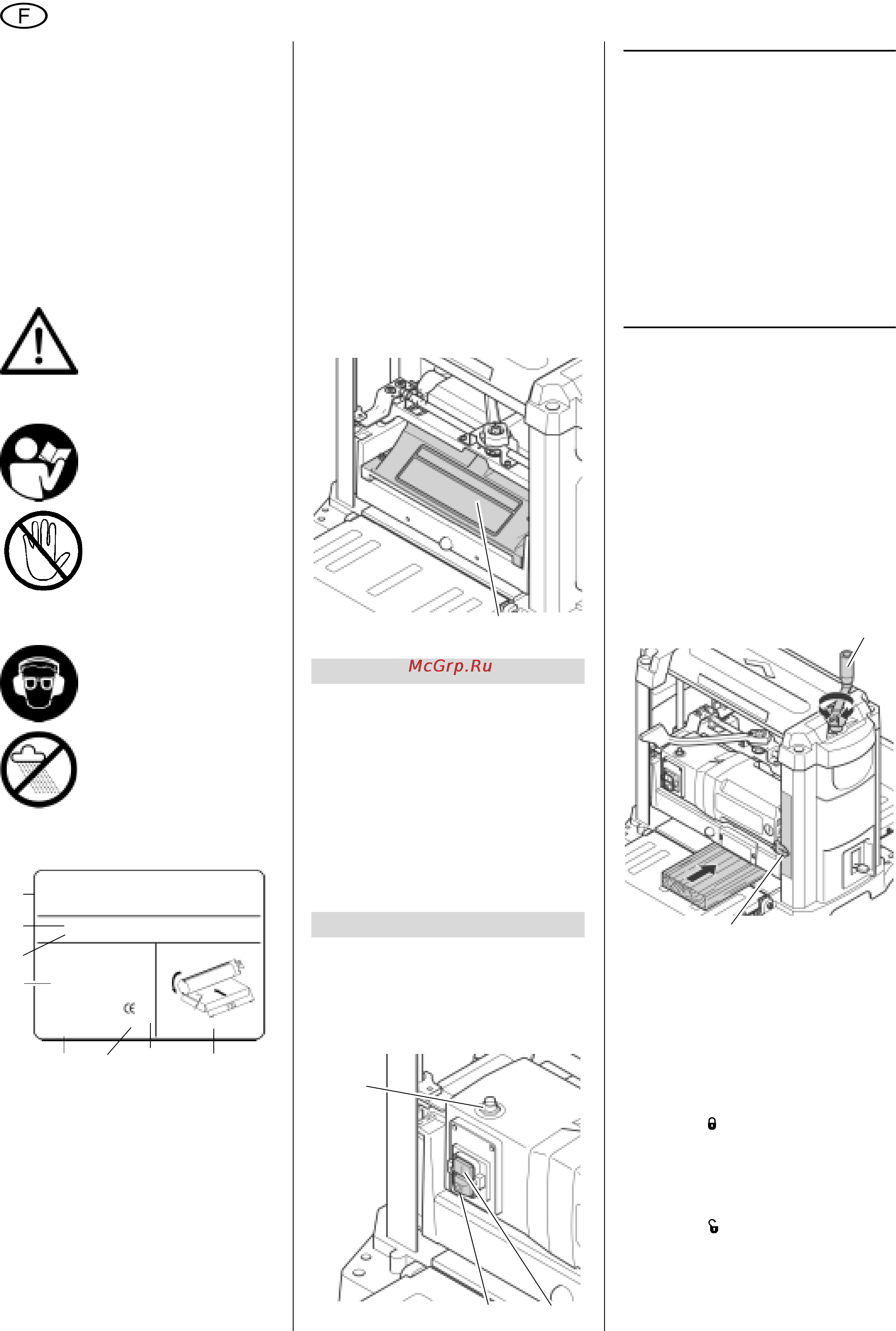

Metabo DH 330 [30/51] Français
![Metabo DH 330 [30/51] Français](/views2/1076096/page30/bg1e.png)
30
FRANÇAIS
A
Danger dû à des pièces ou des
parties de pièces à usiner qui
bloquent
!
En cas de blocade :
1. Mettre la machine hors tension.
2. Retirer la fiche de la prise d’alimen-
tation.
3. Porter des gants.
4. Éliminer le blocage avec un outil
approprié.
3.3 Symboles sur l'appareil
Danger !
Un non-respect des
mises en garde suivan
-
tes risque d'entraîner des
blessures graves ou des
dégâts matériels.
Lisez attentivement les ins-
tructions d'utilisation.
Maintenez toujours une dis-
tance suffisante par rap-
port à l'arbre porte-fers.
Maintenez une distance
suffisante par rapport aux
composants en mouvement
pendant le fonctionnement.
Utilisez des lunettes et une
protection auditive.
N'utilisez pas l'appareil
dans un environnement
mouillé ou humide.
Plaque signalétique :
3.4 Dispositifs de sécurité
Capot de l'arbre porte-fers
Le capot de l'arbre porte-fers (31) empê-
che tout contact par le haut avec l'arbre
porte-fers en rotation.
Le capot doit rester monté tant que la
fiche n'est pas débranchée et que l'arbre
porte-fers n'est pas immobilisé.
• Technologie des plus modernes,
conçue pour une utilisation conti-
nue dans des conditions difficiles et
un rabotage précis.
• Construction stable avec des poi-
gnées sur le boîtier pour une utilisa-
tion mobile.
• Table de réception et de dégage-
ment pour un maniement sûr et sim-
ple des pièces longues.
Interrupteur "marche-arrêt"
• Mise en marche = appuyer sur
l'interrupteur vert (32).
• Arrêt = appuyer sur l'interrupteur
rouge (33).
3
Remarque :
En cas de surcharge, une protec-
tion thermique se déclenche. L'appareil
peut alors être remis en marche au bout
de quelques secondes. Pour cela,
actionner tout d'abord le bouton Reset
(34), puis appuyer sur l'interrupteur
"marche" (32).
En cas de coupure de courant, un relais
de sous-tension se déclenche. Cela
empêche que la machine ne démarre
d'elle-même dès que le courant est réta
-
bli. Pour remettre en marche l'appareil,
appuyer sur l'interrupteur "marche".
Réglage de la hauteur
Le réglage de la hauteur permet de
régler l'épaisseur de rabotage
(=
épaisseur de la pièce après usinage).
• Un maximum de 3 mm peut être
prélevé par passe.
• Les pièces à travailler peuvent faire
au plus 152 mm d'épaisseur.
• Le réglage en hauteur se fait au
moyen d'une bielle (35). À chaque
tour de bielle, la tête de l'arbre
porte-fers bouge de 1/12" (2
mm)
vers le haut ou le bas.
L'épaisseur de rabotage réglée est indi-
quée par le curseur (36) sur l'échelle
graduée.
Levier de fixation du réglage de la
hauteur
Pour verrouiller le réglage en hauteur :
• Amener le levier de fixation (37)
complètement sur la droite en
position
.
Pour déverrouiller le réglage en
hauteur :
• Amener le levier de fixation (37)
complètement sur la gauche en
position .
Pour modifier l'épaisseur de rabo-
tage, utiliser le réglage de la hau-
teur.
23 Constructeur
24 Numéro de série
25 Désignation de l'appareil
26 Caractéristiques du moteur (voir
aussi "Caractéristiques techni-
ques")
27 Année de construction
28 Label CE – le certificat de confor-
mité atteste que cet appareil est
conforme aux directives de l'UE
24
25
26
27 28
30
23
29
29 Symbole d'élimination des
déchets – l'appareil usagé peut
être remis au fabricant
30 Dimensions des fers de rabot
autorisés
4. Particularités du produit
5. Éléments de commande
31
33
32
34
35
36
