Metabo DH 330 [32/51] Français

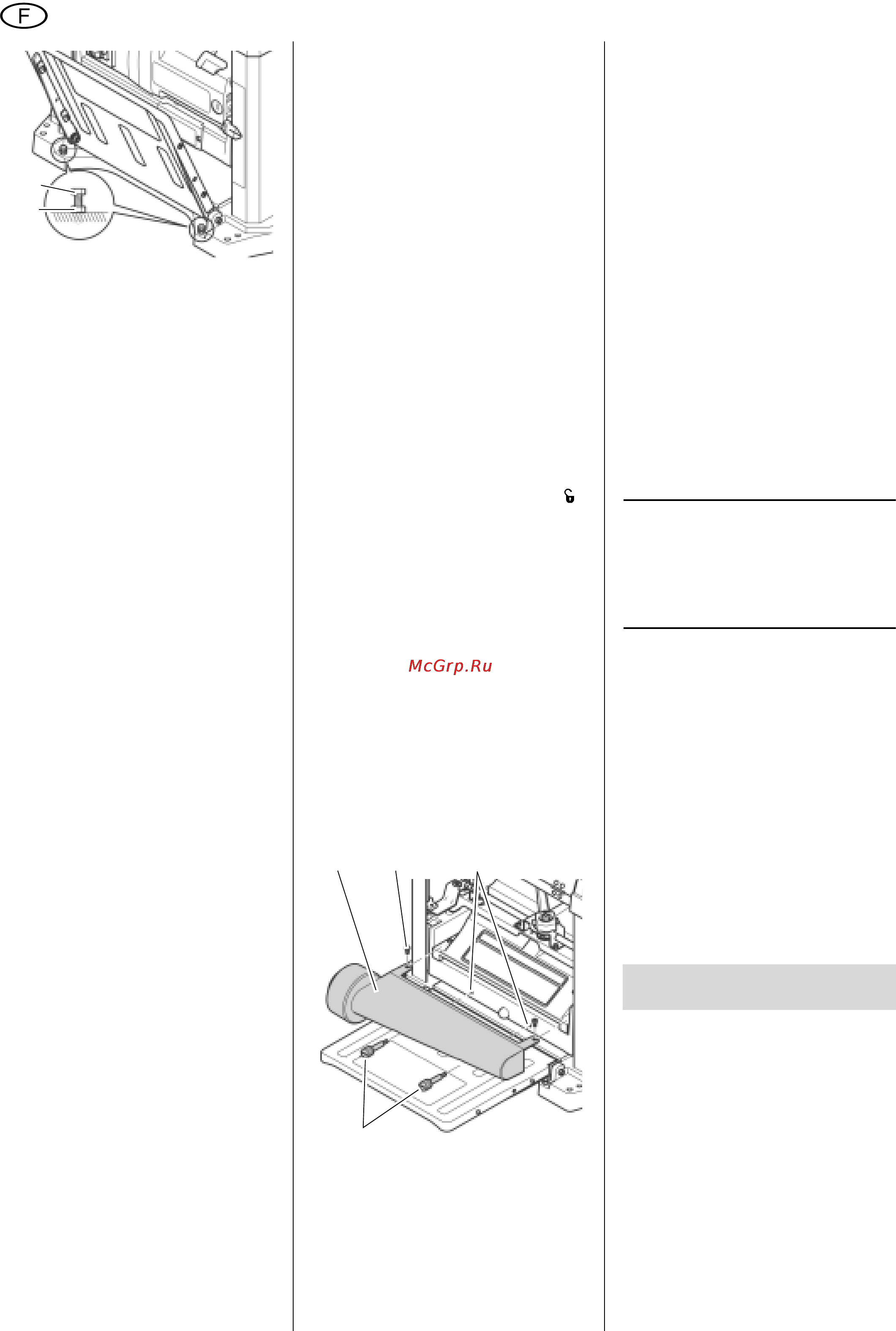

![Metabo DH 330 [32/51] Français](/views2/1076096/page32/bg20.png)
32
FRANÇAIS
6. Rabattre la table de réception (ou de
dégagement) vers le bas et vérifier
de nouveau que les surfaces
d'appui sont bien alignées.
7. Une fois que les tables de réception
et de dégagement sont bien ali
-
gnées, bloquer toutes les vis de
butée
(47) avec des contre-écrous
(46).
6.3 Dispositif d'aspiration
des copeaux
A
Danger !
L'inhalation de certaines sciu-
res de bois (p. ex. hêtre, chêne et frê-
ne) est cancérigène. Pour limiter les
gênes causées par la sciure de bois,
utilisez un dispositif d'aspiration des
copeaux lorsque vous travaillez dans
des locaux fermés. Le dispositif
d'aspiration doit remplir les condi
-
tions suivantes :
− taille adaptée au diamètre du
manchon d'aspiration :
− 2 1/2" (64 mm) ou
− 4" (102 mm) ;
− débit d'air ≥ 460 m
3
/h ;
− dépression au niveau du man-
chon d'aspiration ≥ 530 Pa ;
− vitesse de l'air au niveau du man-
chon d'aspiration ≥ 20 m/s.
Respecter également les instructions
d'utilisation du dispositif d'aspiration des
copeaux !
Le fonctionnement sans dispositif d'aspi-
ration des copeaux n'est conseillé que
dans les cas suivants :
− en plein air ;
− pour des travaux de courte durée
(30 minutes max.) ;
− avec un masque anti-poussière.
Si aucun dispositif d'aspiration de la
sciure n'est utilisé, les copeaux s'amas
-
sent à l'intérieur de l'appareil, surtout sur
les fers de rabot. Dans ce cas, la surface
rabotée devient rêche. Il est donc néces
-
saire d'éliminer régulièrement les
copeaux.
A
Danger !
Du fait du mouvement rotatif
de l'arbre porte-fers, les copeaux sont
éjectés par les fentes du capot qui
recouvre l'arbre.
A
Attention !
La fente du capot de l'arbre
porte-fers ou le manchon d'aspiration
monté sur la machine ne doivent pas
être bouchés.
Montage du manchon d'aspiration
A
Risque de coupure en cas de
contact avec l'arbre porte-fers
en rotation !
Une mise en marche intempestive de
la machine peut provoquer des bles
-
sures graves.
Débrancher la fiche avant de monter
le manchon d'aspiration !
1. Amener le levier de fixation complè-
tement sur la gauche en position .
2. Abaisser la tête de l'arbre porte-fers
avec la bielle jusqu'à ce que les vis
(49) du capot de l'arbre porte-fers
soient aisément accessibles.
3. Desserrer les vis (49) de manière à
pouvoir enficher le manchon d'aspi-
ration.
4. Insérer le manchon d'aspiration (48)
sur le recouvrement de l'arbre porte-
fers de manière à ce que les évide-
ments supérieurs s'encastrent sous
les vis du recouvrement de l'arbre.
5. Visser les chevilles d'arrêt (51) dans
les alésages de montage (50) et
serrer à fond. Le manchon d'aspira-
tion doit reposer sûrement sur les
chevilles d'arrêt.
6. Resserrer les vis (49) du recouvre-
ment de l'arbre porte-fers.
6.4 Raccordement au secteur
B
Danger ! Tension électrique
• N'utilisez l'appareil que dans un
environnement sec.
• Ne branchez l'appareil qu'à une
source électrique répondant aux
exigences suivantes (voir aussi
"Caractéristiques techniques") :
− prises de courant installées,
mises à la terre et contrôlées
de manière réglementaire
;
− la tension et la fréquence du
secteur doivent correspondre
à celles indiquées sur la pla-
que signalétique de l'appareil ;
− protection avec un disjoncteur
différentiel d’un courant de
défaut de 30 mA ;
− impédance Z
max
du système
au point de transmission (rac
-
cord maison) de 0,35 ohm au
plus.
3
Remarque :
Veuillez vous adresser à votre
entreprise de production et de distri-
bution d'énergie ou à votre électricien
pour savoir si votre raccord maison
remplit ces conditions.
• Posez le câble d'alimentation de
telle sorte qu'il ne gêne pas le tra-
vail et ne puisse pas être endom-
magé.
• Protégez le câble d'alimentation
contre la chaleur, les liquides
agressifs et les arêtes tranchan
-
tes.
• N'utilisez comme rallonge qu'un
câble en caoutchouc d'une sec
-
tion transversale suffisante (voir
"Caractéristiques techniques").
• Ne tirez pas sur le câble pour
débrancher la fiche de la prise de
courant.
A
Danger !
• La machine ne doit être manipu-
lée que par une seule personne à
la fois. Les personnes chargées
de l'alimentation ou de l'évacua
-
tion des pièces doivent se tenir à
distance de la machine.
• Utilisez un équipement de protec-
tion personnelle :
− un masque anti-poussière ;
− une protection acoustique ;
− des lunettes de protection.
• Avant de commencer le travail,
assurez-vous que les éléments
suivants sont en parfait état
:
46
47
48
51
49 50
7. Manipulation de l'appa-
reil
