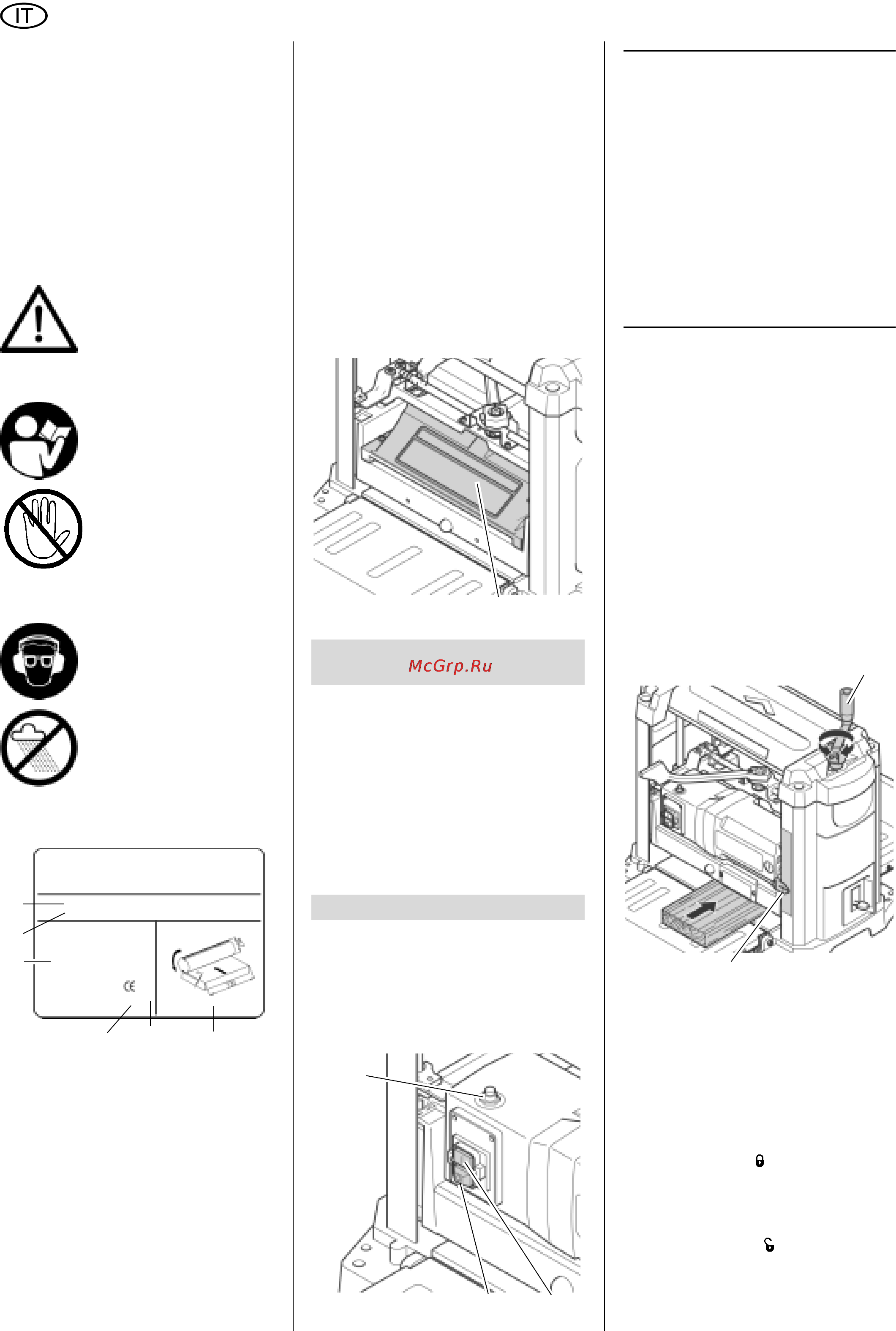

Metabo DH 330 [42/51] Italiano
![Metabo DH 330 [42/51] Italiano](/views2/1076096/page42/bg2a.png)
42
ITALIANO
A
Pericolo dovuto a pezzi da
lavorare o parti di pezzi da lavorare
bloccanti!
Se si verifica un blocco:
1. Spegnere l'apparecchio.
2. Estrarre la spina.
3. Portare i guanti.
4. Eliminare il bloccaggio con utensile
adatto.
3.3 Simboli sull'apparecchio
Pericolo!
La mancata osservanza
delle seguenti indica-
zioni può provocare
lesioni gravi o ingenti
danni materiali.
Leggere le istruzioni per
l'uso.
Mantenere sempre una
distanza adeguata
dall'albero portacoltelli.
Durante il funzionamento
tenersi sufficientemente
lontani dagli elementi strut
-
turali in azione.
Indossare occhiali protettivi
e paraorecchie.
Non utilizzare l'apparec-
chio in ambienti umidi o
bagnati.
Indicazioni sulla targhetta del modello
3.4 Dispositivi di sicurezza
Coperchio dell'albero portacoltelli
Il coperchio dell'albero portacoltelli (31)
impedisce che questo possa essere toc-
cato dall'alto durante la sua rotazione.
Se la spina è inserita e l'albero portacol-
telli non è fermo, il coperchio deve
essere montato.
• Tecnica modernissima, progettata
per un notevole utilizzo nel tempo e
per piallature molto precise.
• Costruzione stabile con delle mani-
glie che ne consentono l'utilizzo
mobile.
• Banco di entrata e di uscita per
maneggiare in modo semplice e
sicuro i pezzi più grandi.
Interruttore di accensione/spegni-
mento
• Accensione = premere l'interruttore
verde (32).
• Spegnimento = premere l'interrut-
tore rosso (33).
3
Nota
In caso di sovraccarico viene atti-
vato un dispositivo di protezione termica.
Dopo un paio di secondi è possibile riac-
cendere l'apparecchio premendo prima il
pulsante reset (34) e poi l'interruttore di
accensione (32).
In caso di mancanza di corrente scatta
un relè di sottotensione che impedisce il
riavvio automatico della macchina
quando torna la corrente. Per riaccen
-
dere l'apparecchio, è necessario pre-
mere l'interruttore di accensione.
Regolazione dell'altezza
Con la regolazione dell'altezza viene
impostato lo spessore di piallatura (=
lo
spessore del pezzo da piallare dopo la
lavorazione).
• Con ogni passata è possibile rimuo-
vere 3 mm al massimo.
• È possibile piallare pezzi di uno
spessore massimo di 152 mm.
• È possibile regolare l'altezza per
mezzo di una manovella (35). Ad
ogni giro della manovella la testa
dell'albero portacoltelli si sposta di
1/12" (2 mm) verso l'alto o verso il
basso.
Lo spessore di piallatura impostato
viene mostrato dall'indicatore (36) sulla
scala graduata.
Leva di arresto per la regolazione
dell'altezza
Blocco della regolazione dell'altezza
• Spostare la leva di arresto (37)
completamente a destra in posi-
zione di blocco .
Sblocco della regolazione dell'altezza
• Spostare la leva di arresto (37)
completamente a sinistra in posi-
zione di sblocco .
La regolazione dell'altezza consente
di impostare nuovamente lo spes-
sore di piallatura.
23 Produttore
24 Numero di serie
25 Descrizione dell'apparecchio
26 Dati del motore (vedere anche
"Dati tecnici")
27 Anno di costruzione
28 Simbolo CE - Questo apparec-
chio soddisfa le direttive dell'UE
in relazione alla dichiarazione di
conformità
24
25
26
27 28
30
23
29
29 Simbolo di smaltimento – L'appa-
recchio può essere smaltito dal
produttore
30 Misure dei coltelli della pialla con-
sentiti
4. Caratteristiche partico-
lari del prodotto
5. Elementi
31
33
32
34
35
36
