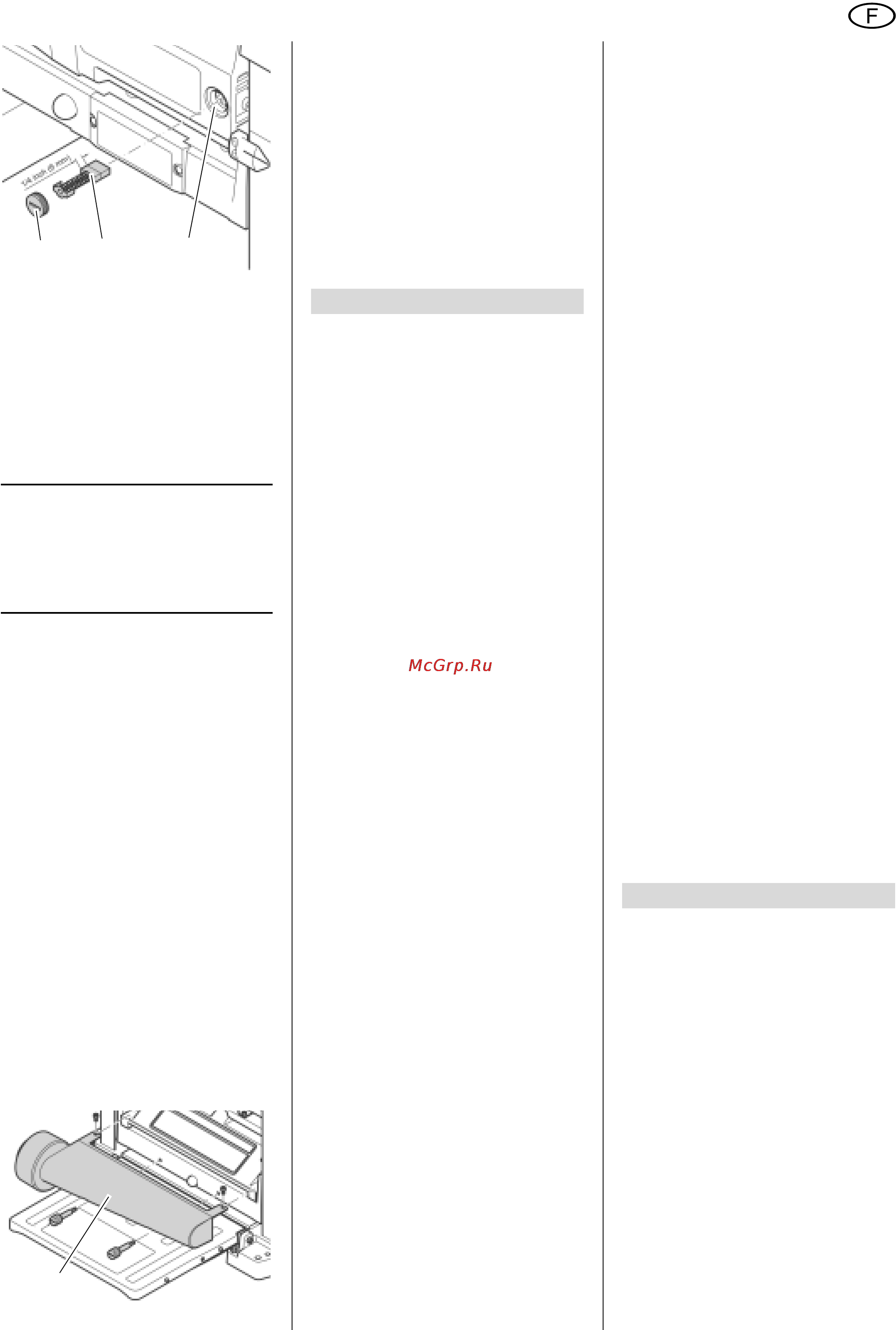

Metabo DH 330 [37/51] Français
![Metabo DH 330 [37/51] Français](/views2/1076096/page37/bg25.png)
37
FRANÇAIS
4. Retirer le balai de charbon (71) et
l'inspecter. Le balai doit mesurer au
moins 1/4" (6 mm).
5. Enfoncer le balai de charbon intact
ou neuf (71) dans le conduit (72).
Les deux colliers de fixation latéraux
de la petite plaque métallique doi
-
vent s'insérer dans les rainures laté-
rales du conduit.
6. Revisser le bouchon (70).
3
Remarque :
Après avoir remplacé le balai de
charbon arrière, il est nécessaire de
remonter et de revisser le capot de
l'arbre porte-fers et l'adaptateur d'aspira
-
tion.
7. Vérifier le bon fonctionnement de la
machine.
8.5 Ranger la machine
1. Débrancher la fiche et ranger le
câble d'alimentation dans la poche
sous la table de dégagement.
2. Rabattre la table de réception et de
dégagement vers le haut.
3. Entreposer l’appareil de telle sorte
que :
− aucune personne extérieure ne
puisse la mettre en marche et
− personne ne puisse se blesser
lorsque la machine est à l'arrêt.
A
Attention !
Ne pas entreposer l'appareil
sans protection en plein air ou dans
un endroit humide.
8.6 Transporter la machine
1. Débrancher la fiche.
2. Dévisser l'adaptateur d'aspiration
(73).
3. Rabattre la table de réception et de
dégagement vers le haut.
4. Ranger le câble d'alimentation dans
la poche sous la table de dégage-
ment.
5. Transporter l'appareil par les poi-
gnées latérales.
A
Attention !
Ne pas transporter l'appareil
sans protection en plein air ou dans
un endroit humide.
A
Danger !
Avant d'éliminer une panne :
1. Éteindre la machine.
2. Attendre que l'arbre porte-fers se
soit immobilisé.
3. Retirer la fiche de la prise d’ali-
mentation.
A
Risque de coupure en cas de
contact avec l'arbre porte-fers
en rotation !
Une mise en marche intempestive de
la machine peut provoquer des bles
-
sures graves.
A
Risque de brûlures !
Juste après avoir utilisé la
machine, les fers de rabot peuvent
être brûlants – laissez refroidir la
machine avant de remédier aux pan
-
nes.
A
Danger !
Après chaque intervention :
remettre en service tous les disposi-
tifs de sécurité, puis les contrôler.
Le moteur ne marche pas
Pas de tension secteur.
− Contrôler le cordon, la fiche, la prise
et le fusible.
Le relais de sous-tension s'est déclen-
ché à cause d'une coupure de courant.
− Remettre en marche la machine.
Surchauffe du moteur. Causes
possibles
: fers de rabot émoussés,
charge trop importante ou obstruction
par des copeaux du capot de l'arbre
porte-fers.
− Remédier à la cause de la sur-
chauffe, laisser refroidir environ dix
minutes, puis appuyer sur la touche
Reset et remettre en marche la
machine.
Balais de charbon usés
− Remplacer les balais de charbon.
Baisse de rendement
Les fers de rabot sont émoussés.
− Installer des fers de rabot affûtés.
Surface travaillée trop rêche
Les fers de rabot sont émoussés.
− Installer des fers de rabot affûtés.
Les fers de rabot sont obstrués par des
copeaux.
− Éliminer les copeaux.
La pièce à travailler est encore trop
humide.
− Sécher la pièce.
Surface travaillée fendillée
Les fers de rabot sont émoussés.
− Installer des fers de rabot affûtés.
Les fers de rabot sont obstrués par des
copeaux.
− Éliminer les copeaux.
La pièce a été travaillée dans le sens
contraire de la croissance.
− Travailler la pièce dans le sens
opposé.
Rabotage trop profond en un seul pas-
sage.
− Travailler la pièce en plusieurs éta-
pes.
Surface travaillée inégale
Fer de rabot mal monté.
− Ajuster le fer de rabot à l'aide d'une
jauge.
Avance de la pièce trop réduite
Les surfaces d'appui de la table cen-
trale, de la table de réception ou de la
table de dégagement sont enduites de
résine.
− Nettoyer les surfaces d'appui et
appliquer une fine couche de cire.
Pièce à travailler coincée
Rabotage trop profond en un seul pas-
sage.
− Travailler la pièce en plusieurs éta-
pes.
Les accessoires suivants sont disponi-
bles pour les travaux particuliers – ils
sont représentés sur la dernière page de
couverture :
A Base de la machine
pour un positionnement sûr de la
machine et une hauteur de travail
optimale ;
la base est idéale pour des applica-
tions mobiles, car elle est pliable et
peu encombrante.
B Adaptateur d'aspiration
pour le raccordement à un système
d'aspiration de la sciure.
C Support à trois roulettes
pour un guidage précis des pièces
longues.
D Fers de rabot
pour raboter les bois.
70
71
72
73
9. Problèmes et pannes
10. Accessoires disponibles
