43
ITALIANO

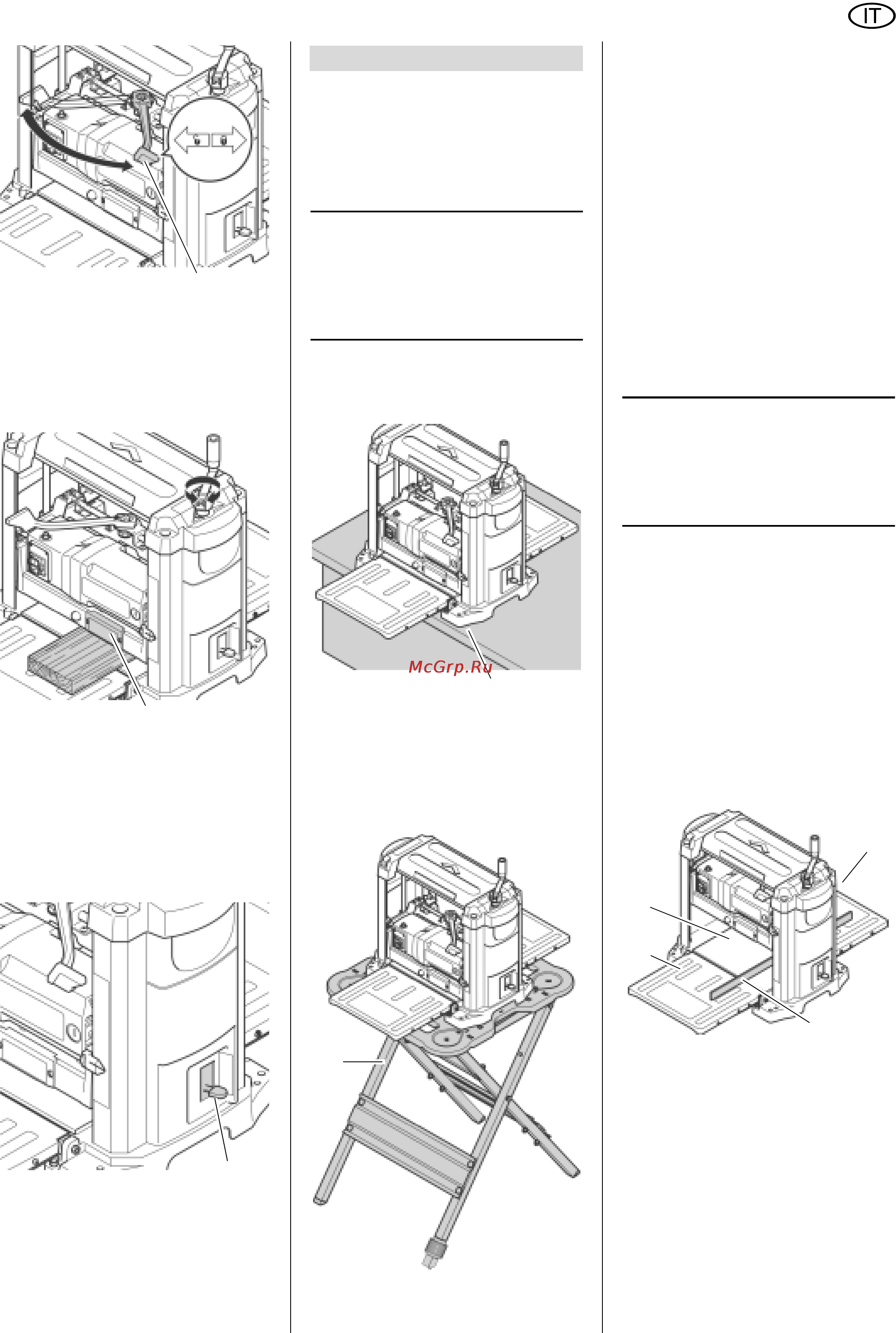

Indicatore dello spessore del truciolo
L'indicatore (38) consente di leggere lo
spessore del truciolo che verrà piallato
dal pezzo da lavorare.
Lo spessore del truciolo può avere
un'impostazione compresa tra 1
e 3 mm.
Battuta per lo spessore finale
La battuta per lo spessore finale (39)
consente di impostare gli spessori di
piallatura standard da 1/4" (6 mm) a 1 3/4"
(44
mm).
In tal modo è possibile lavorare i pezzi
con un calibro a blocchetto senza dover
controllare più volte le misure.
6.1 Installazione dell'appa-
recchio
Per evitare che la macchina venga spo-
stata dalle vibrazioni o che si ribalti, è
necessario fissarla con delle viti su un
banco da lavoro, un piano o simili.
3
Nota
Durante l'installazione dell'appa-
recchio in un punto fisso, verificare che
lo spazio davanti e dietro la macchina
sia sufficiente per la lavorazione dei
pezzi più lunghi.
1. Praticare quattro fori alla base.
2. Inserire le viti (40) dall'alto e fissarle
dal basso.
Per installare la piallatrice per l'utilizzo
mobile, procedere come indicato di
seguito.
1. Avvitare la piallatrice sull'apposita
incastellatura (41) (vedere "Acces-
sori disponibili su richiesta").
Installazione alternativa
1. Avvitare la piallatrice su un pannello
di compensato dello spessore di 3/4"
(19 mm). Il pannello deve avere su
ciascun lato una sporgenza di circa
4
inch (100 mm). Verificare che le
viti non fuoriescano dalla parte infe-
riore del pannello di compensato.
2. Nel punto di utilizzo, fissare il pan-
nello di compensato su un banco da
lavoro, un piano o simili con dei ser
-
ragiunti.
6.2 Allineamento del banco
di entrata e di uscita
Per ottenere risultati di piallatura ottimali,
è necessario che le superfici di appoggio
siano allineate l'una con l'altra.
3
Nota
Prima dell'inizio della lavora-
zione, verificare sempre che le superfici
di appoggio del banco centrale, nonché
di quello di entrata e di uscita siano alli
-
neate.
A
Pericolo di taglio per contatto
con l'albero portacoltelli
rotante!
Un azionamento incontrollato della
macchina può provocare ferite gravi.
Estrarre la spina prima di effettuare
qualsiasi impostazione sull'apparec-
chio.
1. Posizionare il banco di entrata (42)
e di uscita (44).
2. Posizionare sul banco di entrata e di
uscita una tavola dritta
(45), una
squadra a cappello o simili.
Se è necessario un ulteriore allinea-
mento, procedere come indicato di
seguito.
3. Inserire il banco di entrata e di
uscita.
4. Allentare il controdado (46) di
entrambe le viti di battuta (47).
5. Regolare le due viti di battuta (47)
finché il banco di entrata (o di
uscita) non è allineato con quello
centrale (43) della piallatrice a spes-
sore.
37
38
39
6. Messa in funzione
40
41
43
42
44
45
