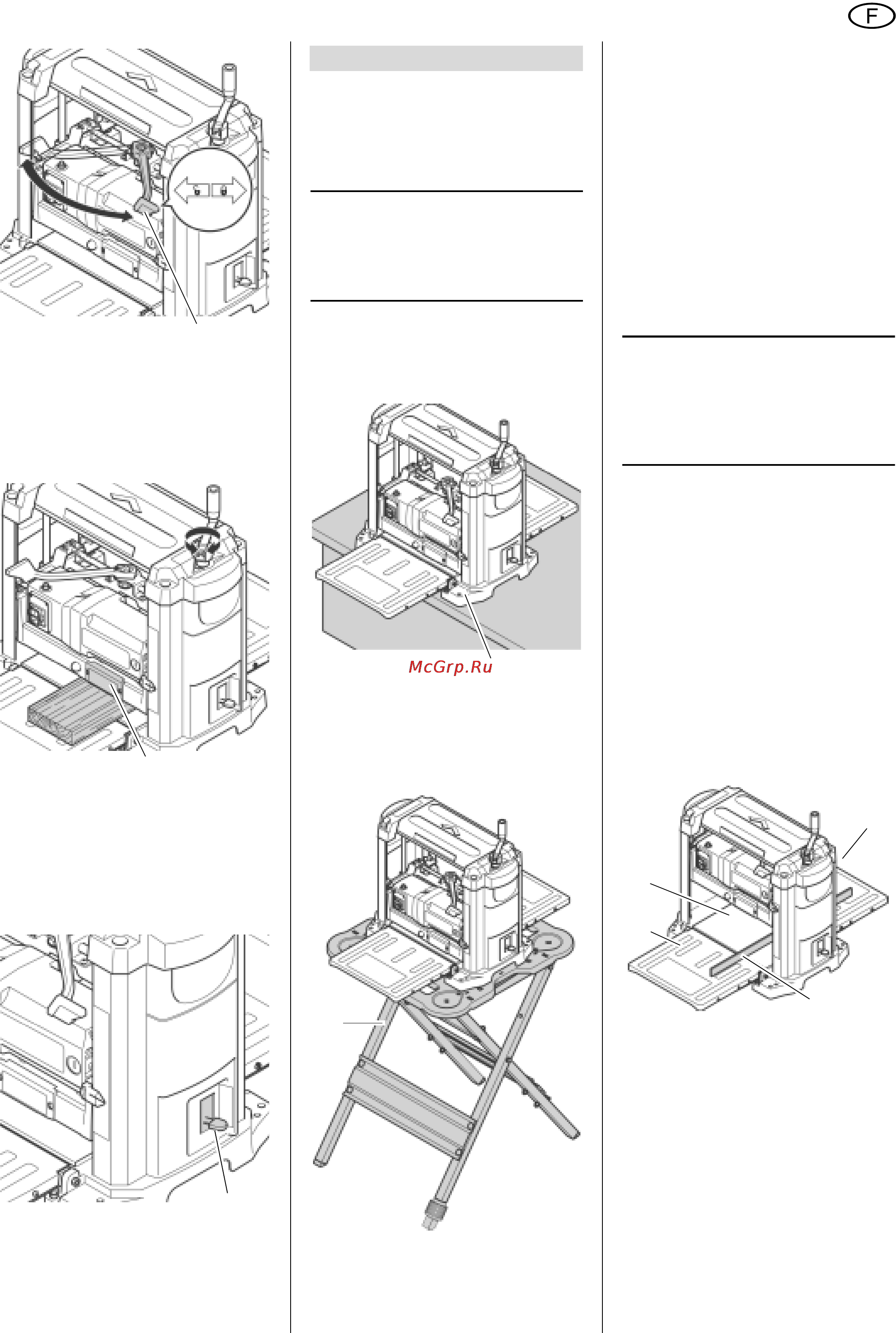

Affichage de la profondeur de passe
L'affichage (38) indique la profondeur de
passe à raboter sur la pièce.
La profondeur de passe peut être réglée
sur une valeur comprise entre 1
mm et
3 mm.
Butée finale
La butée finale (39) permet de régler des
épaisseurs de rabotage standard de 1/4"
(6
mm) à 1 3/4" (44 mm).
Les pièces peuvent ainsi être travaillées
de manière uniforme sans avoir à mesu-
rer constamment l'épaisseur rabotée.
6.1 Installation de l'appareil
Pour empêcher que la machine ne se
déplace sous l'effet des vibrations ou ne
se renverse, elle doit être vissée sur un
établi, un bâti ou un support similaire.
3
Remarque :
En cas d'installation fixe de la
machine, prévoir suffisamment de place
devant et derrière pour pouvoir travailler
de longues pièces.
1. Forer au besoin quatre alésages
dans le support.
2. Insérer les vis (40) par le haut et les
bloquer en position par le bas.
En cas d'utilisation mobile de la rabo-
teuse :
1. Visser la raboteuse sur les montants
(41) (voir "Accessoires disponi-
bles").
Autre mode d'installation :
1. Visser la raboteuse sur un panneau
en contreplaqué de 3/4" (19 mm)
d'épaisseur. Le panneau en contre
-
plaqué doit déborder de 4 inch
(100
mm) environ de chaque côté.
Faire attention à ce que les vis ne
dépassent pas sous le panneau en
contreplaqué.
2. Sur le lieu d'utilisation, il suffira de
fixer le panneau en contreplaqué
sur un établi, un bâti ou un support
similaire avec des serre-joints.
6.2 Aligner la table de récep-
tion et de dégagement
Pour obtenir un résultat optimal, toutes
les surfaces d'appui doivent être ali-
gnées.
3
Remarque :
Avant de commencer à travailler,
toujours vérifier que les surfaces d'appui
de la table centrale, de la table de récep
-
tion et de la table de dégagement sont
dans le même plan.
A
Risque de coupure en cas de
contact avec l'arbre porte-fers
en rotation
!
Une mise en marche intempestive de
la machine peut provoquer des bles-
sures graves.
Débrancher la fiche d'alimentation
avant de procéder à des réglages sur
l'appareil !
1. Déplier la table de réception (42) et
la table de dégagement (44).
2. Poser une planche droite (45), une
équerre de butée ou un objet simi-
laire sur la table de réception et de
dégagement.
Si un ajustage est nécessaire :
3. Replier la table de réception et de
dégagement.
4. Desserrer les contre-écrous (46) sur
les deux vis de butée (47).
5. Régler les deux vis de butée (47)
jusqu'à ce que la table de réception
(ou la table de dégagement) soit ali
-
gnée sur la table centrale (43) de la
raboteuse.
37
38
39
6. Mise en service
40
41
43
42
44
45
