46
ITALIANO
4. Abbassare la testa dell'albero porta-
coltelli finché non si blocca in corri-
spondenza della battuta. È possibile
che il pezzo debba essere piallato
più volte prima di poter essere sotto
-
posto all'ultima passata per ottenere
lo spessore finale.
5. Spostare la leva di arresto comple-
tamente a destra in posizione di
blocco .
6. Accendere il motore (premere l'inter-
ruttore verde) e piallare il pezzo.
Prima di qualsiasi intervento
1. Spegnere l'apparecchio.
2. Attendere l'arresto dell'albero
portacoltelli.
3. Estrarre la spina dalla rete elet-
trica.
A
Pericolo di taglio per contatto
con l'albero portacoltelli
rotante!
Un azionamento incontrollato della
macchina può provocare ferite gravi.
A
Pericolo di ustioni!
Poco dopo la lavorazione, i col-
telli della pialla sono molto caldi.
Lasciare raffreddare l'apparecchio
prima di effettuare interventi di manu-
tenzione.
I controlli e gli interventi elencati di
seguito servono per la sicurezza. In caso
di anomalie dei componenti, non è pos
-
sibile utilizzare la macchina fino all'elimi-
nazione di tali difetti.
− Gli interventi di manutenzione o di
riparazione non descritti in questa
sezione devono essere effettuati
esclusivamente da personale spe
-
cializzato.
− Verificare che il cavo di alimenta-
zione non sia danneggiato.
Non utilizzare mai l'apparecchio se il
cavo di alimentazione è danneg-
giato per evitare il rischio di scosse
elettriche. Far sostituire immediata-
mente un cavo danneggiato da un
elettricista specializzato.
− Gli elementi danneggiati e in parti-
colare i dispositivi di sicurezza
devono essere sostituiti esclusiva
-
mente con parti originali in quanto le
parti non collaudate e approvate dal
produttore potrebbero provocare
danni imprevedibili.
Dopo ogni intervento di manuten-
zione e di pulizia
• Mettere in funzione e verificare il
funzionamento di tutti i disposi
-
tivi di sicurezza.
• Verificare che all'interno
dell'apparecchio non si trovino
utensili o simili.
8.1 Pulizia e lubrificazione
dell'apparecchio
A
Pericolo!
Alcuni tipi di segatura (ad
esempio quella ottenuta da legno di
faggio, quercia e frassino) possono
essere cancerogeni se inspirati.
Utilizzare la mascherina parapolvere
e gli occhiali protettivi anche durante
la pulizia dell'apparecchio per proteg
-
gersi dalla segatura o da schegge.
A
Attenzione!
• Per la pulizia non utilizzare sol-
venti o detergenti contenenti sol-
venti. L'uso di solventi può attac-
care e danneggiare le parti in
plastica dell'apparecchio.
• Evitare il contatto di benzina, pro-
dotti a base di petrolio o simili
con le parti in plastica dell'appa-
recchio. Tali prodotti contengono
sostanze chimiche che possono
danneggiare, indebolire o
distruggere le parti in plastica.
• Rimuovere lo sporco e la sega-
tura con uno straccio pulito.
Dopo ogni utilizzo
• Rimuovere i trucioli e la segatura da
tutti i punti raggiungibili, inclusi
l'adattatore di aspirazione o la
cappa del coperchio dell'albero por
-
tacoltelli (ad esempio con l'aspira-
polvere).
• Pulire il cilindro di trascinamento e di
scarico. In caso di accumuli di resi
-
dui, è possibile rimuoverli con un
detergente non infiammabile per
cilindri in gomma.
Pulizia regolare
Lo sporco dell'apparecchio provocato
dalla segatura può essere la causa di
pezzi piallati male. Per risultati di pialla
-
tura ottimali, è necessario pulire regolar-
mente l'apparecchio e trattare le super-
fici dei banchi con cera.

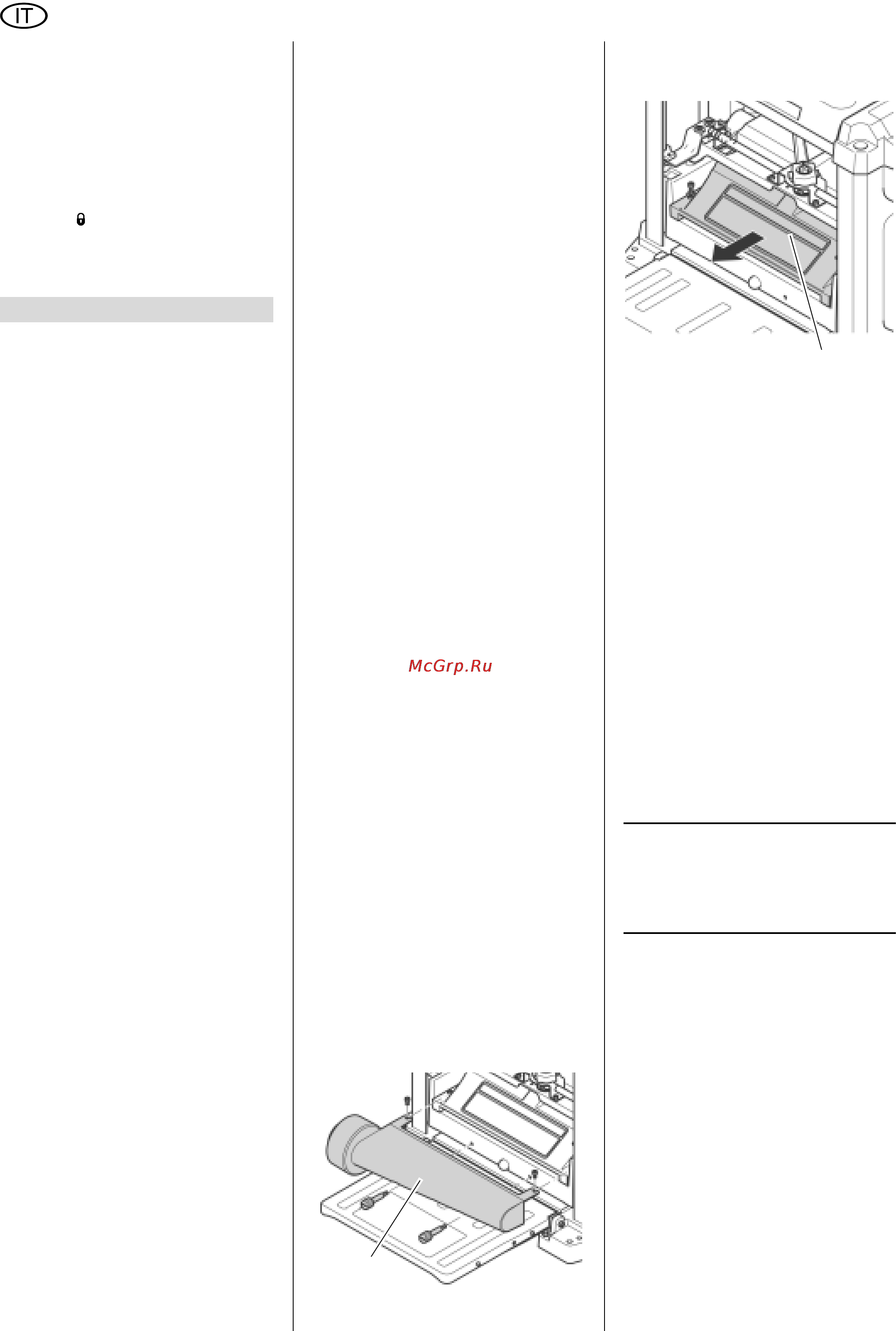

1. Estrarre la spina dalla rete elettrica.
2. Estrarre il banco di entrata e di
uscita.
3. Svitare l'adattatore di aspirazione
(55) e pulirlo con uno straccio.
4. Svitare il coperchio dell'albero porta-
coltelli (56) e pulirlo con uno strac-
cio.
5. Rimuovere i trucioli (ad esempio con
l'aspirapolvere):
− dalla regolazione dell'altezza;
− dall'albero portacoltelli;
− dalle fessure d'aerazione del
motore.
6. Pulire le aste di guida e i mandrini
della regolazione dell'altezza con
olio e infine applicare uno strato sot
-
tile di olio meccanico di viscosità
media.
7. Rimontare il coperchio dell'albero
portacoltelli (56) e avvitarlo.
8. Rimontare l'adattatore di aspira-
zione (55) e avvitarlo.
9. Applicare un sottile strato di cera
sulle seguenti superfici per miglio-
rare lo scorrimento del pezzo da
lavorare:
− banco di entrata;
− banco centrale;
− banco di uscita.
3
Nota
Applicare uno strato sottile di
cera. Quantità eccessive di cera pos
-
sono essere assorbite dal legno, con
conseguente cambiamento di colore.
Note sulla lubrificazione
− Controllare regolarmente che le aste
di guida e i mandrini della regola-
zione dell'altezza siano puliti e leg-
germente lubrificati. Utilizzare olio
meccanico di viscosità media.
− Lubrificare leggermente anche i col-
telli della pialla per proteggerli dalla
ruggine.
− Tutte le parti del presente apparec-
chio sono già lubrificate con un pro-
dotto di alta qualità. Pertanto, in
condizioni di utilizzo normali, la
lubrificazione è sufficiente per tutta
la durata dell'apparecchio e non è
necessaria un'ulteriore lubrifica
-
zione.
8. Manutenzione
55
56
