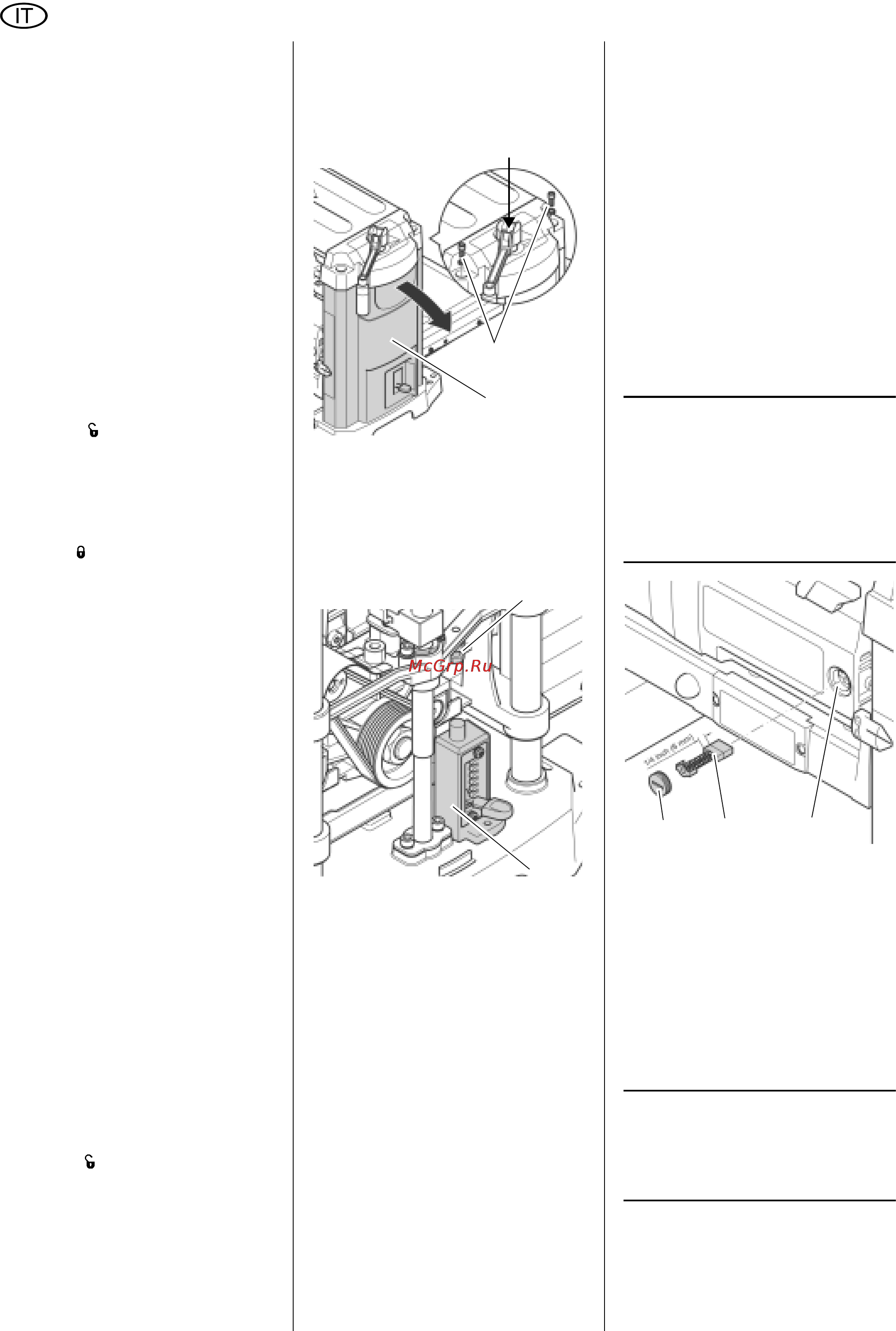

48
ITALIANO
A
Pericolo!
− Non applicare delle prolunghe
alla chiave per il serraggio.
− Non serrare le viti dando dei colpi
all'utensile.
5. Rimontare il coperchio dell'albero
portacoltelli e il bocchettone di aspi
-
razione.
6. Verificare che all'interno dell'appa-
recchio non si trovino utensili di
montaggio o accessori.
Provare l'apparecchio a vuoto.
1. Estrarre il banco di entrata e di
uscita.
2. Verificare che i coltelli della pialla
possano girare liberamente.
3. Spostare la leva di arresto comple-
tamente a sinistra in posizione di
sblocco_
.
4. Spostare la testa dell'albero porta-
coltelli di almeno 1 inch (25 mm)
verso l'alto.
5. Spostare la leva di arresto comple-
tamente a destra in posizione di
blocco .
6. Inserire la spina nella presa e
accendere il motore (premere l'inter
-
ruttore verde).
7. Prestare attenzione ai punti indicati
di seguito appena viene raggiunto il
numero di giri appropriato:
− rumori;
− vibrazioni.
A
Pericolo!
Se i rumori o le vibrazioni sono
insolitamente intensi, spegnere subito
l'apparecchio ed estrarre la spina.
8. Verificare che l'apparecchio non
presenti parti lente ed eventual
-
mente fissarle.
8.3 Regolazione della bat-
tuta per lo spessore
finale
1. Piallare il pezzo fino ad ottenere la
misura finale con l'apposita battuta.
2. Controllare la misura finale
(=
spessore del pezzo).
Se è necessario regolare ulteriormente
la battuta per lo spessore finale, proce-
dere come indicato di seguito.
1. Estrarre la spina dalla rete elettrica.
2. Spostare la leva di arresto comple-
tamente a sinistra in posizione di
sblocco
.
3. Allentare la vite con intaglio a croce
(65) nella manovella di regolazione
dell'altezza. Non estrarre completa-
mente la vite.
4. Rimuovere il coperchio laterale (67).
− Svitare completamente le due viti
a testa esagonale (66) (6 mm).
− Tirare verso l'alto la parte supe-
riore dell'apparecchio afferrando
la maniglia di trasporto e rimuo-
vere con attenzione il coperchio
laterale
(67).
5. Girare verso il basso la testa
dell'albero portacoltelli finché la bat-
tuta per lo spessore finale (69) non
tocca la vite della battuta (68). La
battuta per lo spessore finale deve
essere impostata sulla misura finale
in alto.
6. Allentare il controdado della vite
della battuta
(68) con la chiave for-
nita (10 mm) e spostare la vite della
differenza tra la misura finale impo
-
stata e lo spessore misurato prima
del pezzo.
7. Serrare di nuovo la vite della battuta
(68) con il controdado.
8. Reinserire il coperchio laterale (67)
e fissarlo con le due viti a testa esa-
gonale (66).
9. Stringere la vite con intaglio a croce
(65) nella manovella per la regola-
zione dell'altezza.
8.4 Controllo e sostituzione
delle spazzole di carbone
La spazzola anteriore e posteriore va
controllata ogni 10-15 ore di funziona
-
mento.
Le spazzole sono consumate se si verifi-
cano le seguenti condizioni
− funzionamento intermittente del
motore;
− disturbi di ricezione radio e televi-
siva durante il funzionamento del
motore;
− blocco del motore.
Per controllare o sostituire le spazzole di
carbone, procedere come indicato di
seguito.
1. Estrarre la spina dalla rete elettrica.
2. Estrarre il banco di entrata e di
uscita.
3. Estrarre la spazzola di carbone
anteriore: svitare i tappi di chiusura
(70) delle spazzole di carbone
sull'alloggiamento del motore con
un cacciavite adatto.
3
Nota
Estrarre la spazzola di carbone
posteriore: la spazzola posteriore si
trova sul lato opposto. Per estrarre la
spazzola di carbone posteriore è neces
-
sario prima svitare l'adattatore di aspira-
zione e il coperchio dell'albero portacol-
telli.
4. Estrarre e controllare la spazzola di
carbone
(71). La spazzola deve
avere una lunghezza di almeno 1/4"
(6
mm).
5. Riporre le spazzole (71) intatte o
nuove nella cavità corrispondente
(72). I due coprigiunto laterali della
piastrina di metallo devono entrare
nelle scanalature laterali della cavi-
tà.
6. Inserire nuovamente i tappi di chiu-
sura (70).
3
Nota
Dopo la sostituzione della spaz-
zola posteriore, è necessario rimontare
e avvitare il coperchio dell'albero porta-
coltelli e l'adattatore di aspirazione.
7. Controllare il funzionamento
dell'apparecchio.
65
66
67
68
69
70
71
72
