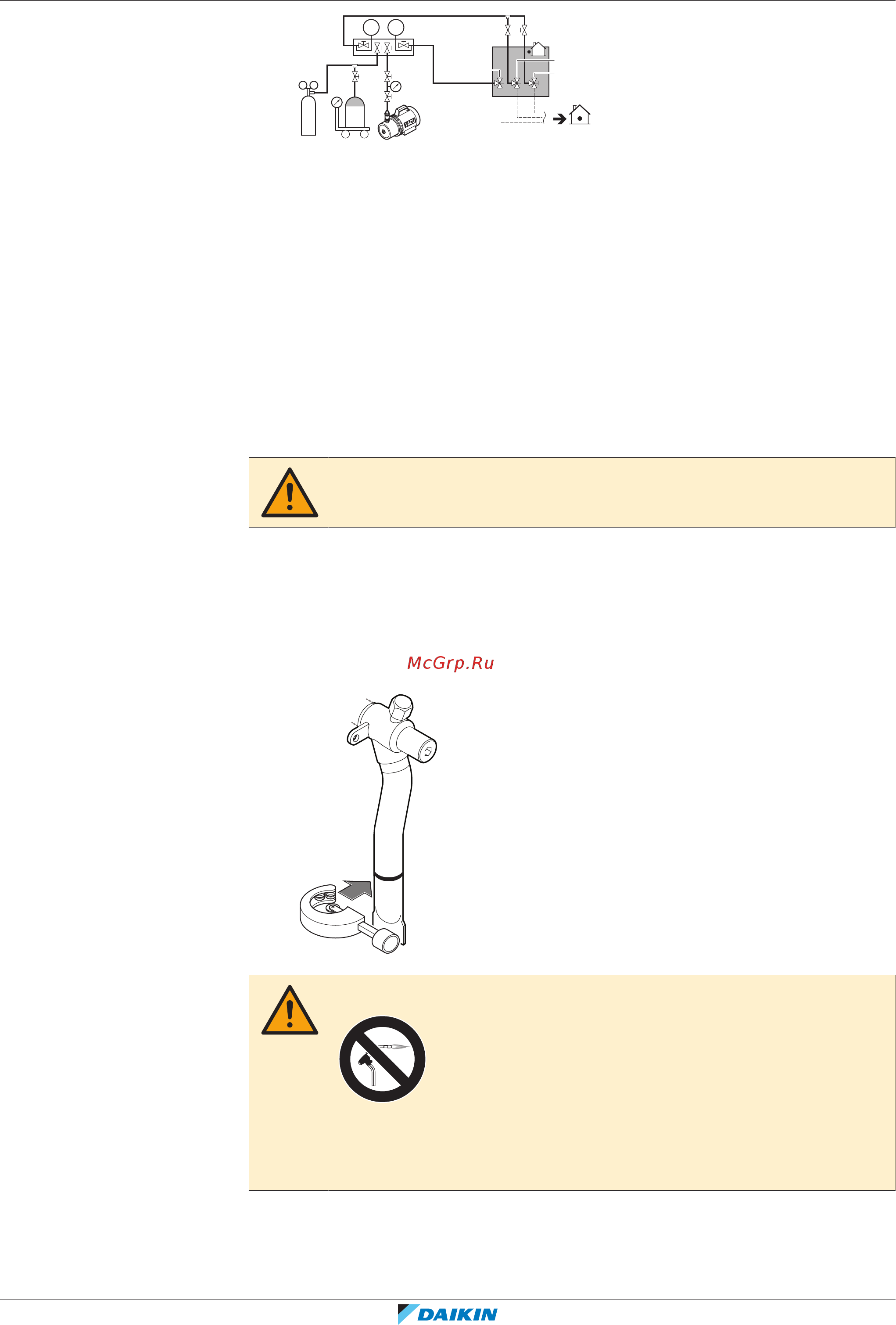

18 | Монтаж трубопроводов
Справочное руководство для монтажника и пользователя
100
REYQ8~20+REMQ5U7Y1B
VRV IV+ с функцией рекуперации тепла
4P561154-1A – 2020.10
p
<
p
>
R410AN2
b c e
a
f
g
h
d
A
C D
B
a Редукционный клапан
b Азот
c Весы
d Резервуар с хладагентом R410A (сифонная система)
e Вакуумный насос
f Запорный клапан в контуре жидкого хладагента
g Запорный клапан в контуре газообразного хладагента
h Запорный клапан в трубопроводе высокого/низкого давления контура
газообразного хладагента
A Клапан А
B Клапан В
C Клапан C
D Клапан D
3 Удалите газообразный хладагент и масло из пережатых трубок с
помощью регенерационной установки.
ПРЕДОСТЕРЕЖЕНИЕ
Не допускайте выхода газов в атмосферу.
4 Полностью удалив из пережатых трубок газообразный хладагент и масло,
отсоедините заправочный шланг и закройте сервисные отверстия.
5 Срежьте по черной линии нижнюю часть трубок запорных клапанов в
контурах газообразного и жидкого хладагента, а также в трубопроводах
высокого/низкого давления контура газообразного хладагента.
Воспользуйтесь подходящим инструментом (напр., труборезом).
ПРЕДУПРЕЖДЕНИЕ
Ни в коем случае НЕ удаляйте сплющенные участки трубок пайкой.
Газообразный хладагент и масло, оставшееся внутри запорного вентиля, могут
разорвать сплющенные трубки.
6 Если откачка произведена не полностью, то прежде чем продолжать
подсоединять трубопроводы, прокладываемые по месту установки,
дождитесь, пока вытечет все масло.
