19 | Подключение электрооборудования
Справочное руководство для монтажника и пользователя
130
REYQ8~20+REMQ5U7Y1B
VRV IV+ с функцией рекуперации тепла
4P561154-1A – 2020.10
ИНФОРМАЦИЯ
Контуры хладагента блоков серии U и серии T должны быть разными. При этом
допускается электрическое подключение блоков серий U и T через F1/F2.
▪ Проводка, соединяющая наружные блоки в составе одной системы
трубопроводов, подключается к клеммам Q1/Q2 (Out Multi). Подключение
этих проводов к клеммам F1/F2 приведет к сбоям в работе системы.
▪ Проводка для других систем подключается к клеммам F1/F2 (Out-Out) платы
того наружного блока, к которому подключена соединительная проводка
внутренних блоков.
▪ Базовым является наружный блок, к которому подключена соединительная
проводка внутренних блоков.

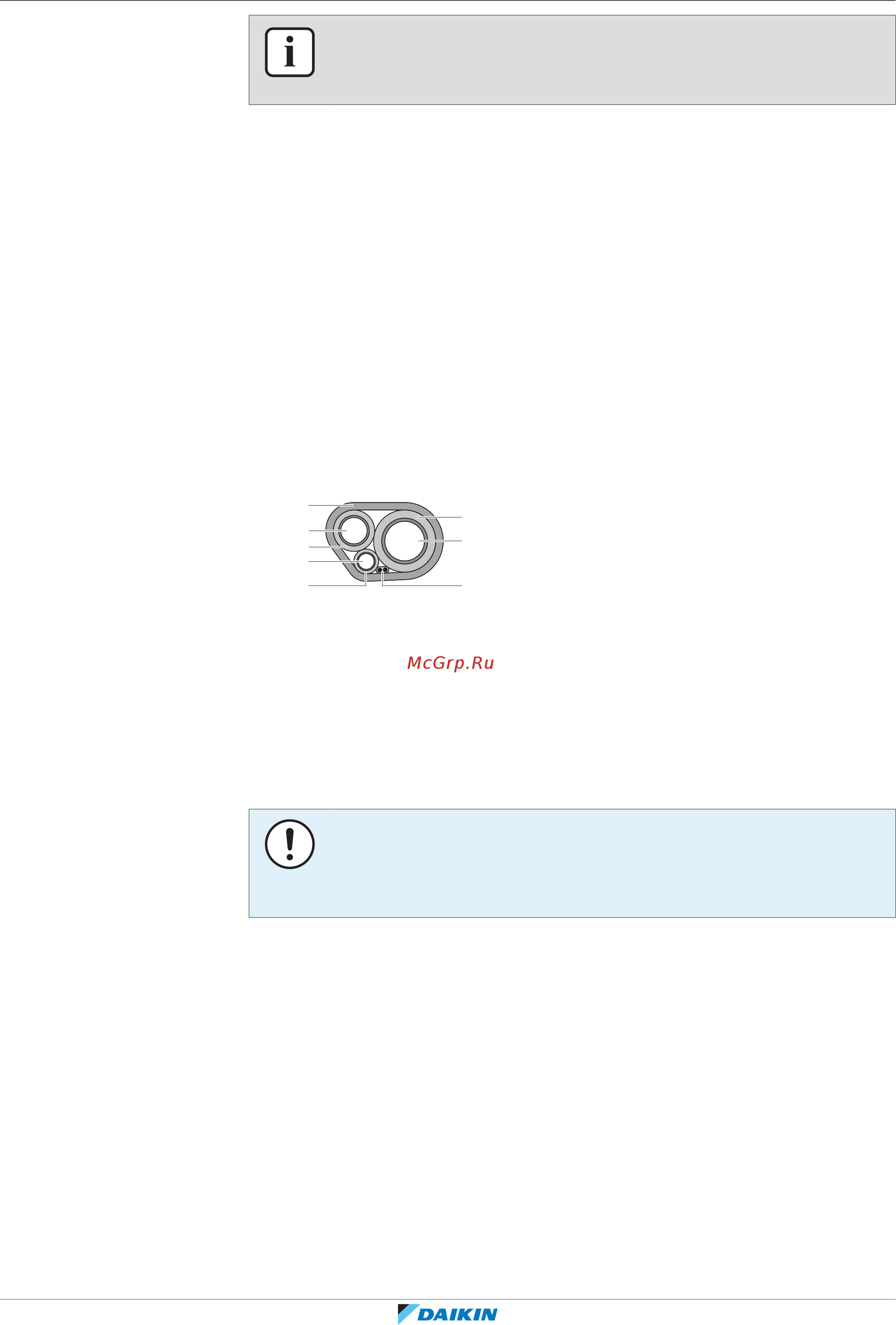

19.4 Отделочная обмотка электропроводки управления
После монтажа проводов управления внутри блока обмотайте их вокруг
прокладываемых по месту установки трубопроводов хладагента с помощью
отделочной ленты, как показано на приведенной ниже иллюстрации.
b
a
f
c
d
f
e
f
a Трубопровод жидкого хладагента
b Трубопровод газообразного хладагента
c Отделочная лента
d Трубопровод высокого/низкого давления в контуре газообразного хладагента
e Электропроводка управления (F1/F2)
f Изолятор
19.5 Прокладка и крепление линии электропитания
ПРИМЕЧАНИЕ
Прокладывайте провода заземления на расстоянии не менее 25 мм от
выводных проводов компрессора. В противном случае блоки, заземленные в
одной точке, могут работать неправильно.
Электропроводку питания можно вводить спереди и с левой стороны.
Прикрепите её к нижнему монтажному отверстию.
