19 | Подключение электрооборудования
Справочное руководство для монтажника и пользователя
131
REYQ8~20+REMQ5U7Y1B
VRV IV+ с функцией рекуперации тепла
4P561154-1A – 2020.10
c
X1M
abac
d
X1M
b
5~12 HP 14~20 HP
A
A
A
d
d
d
d

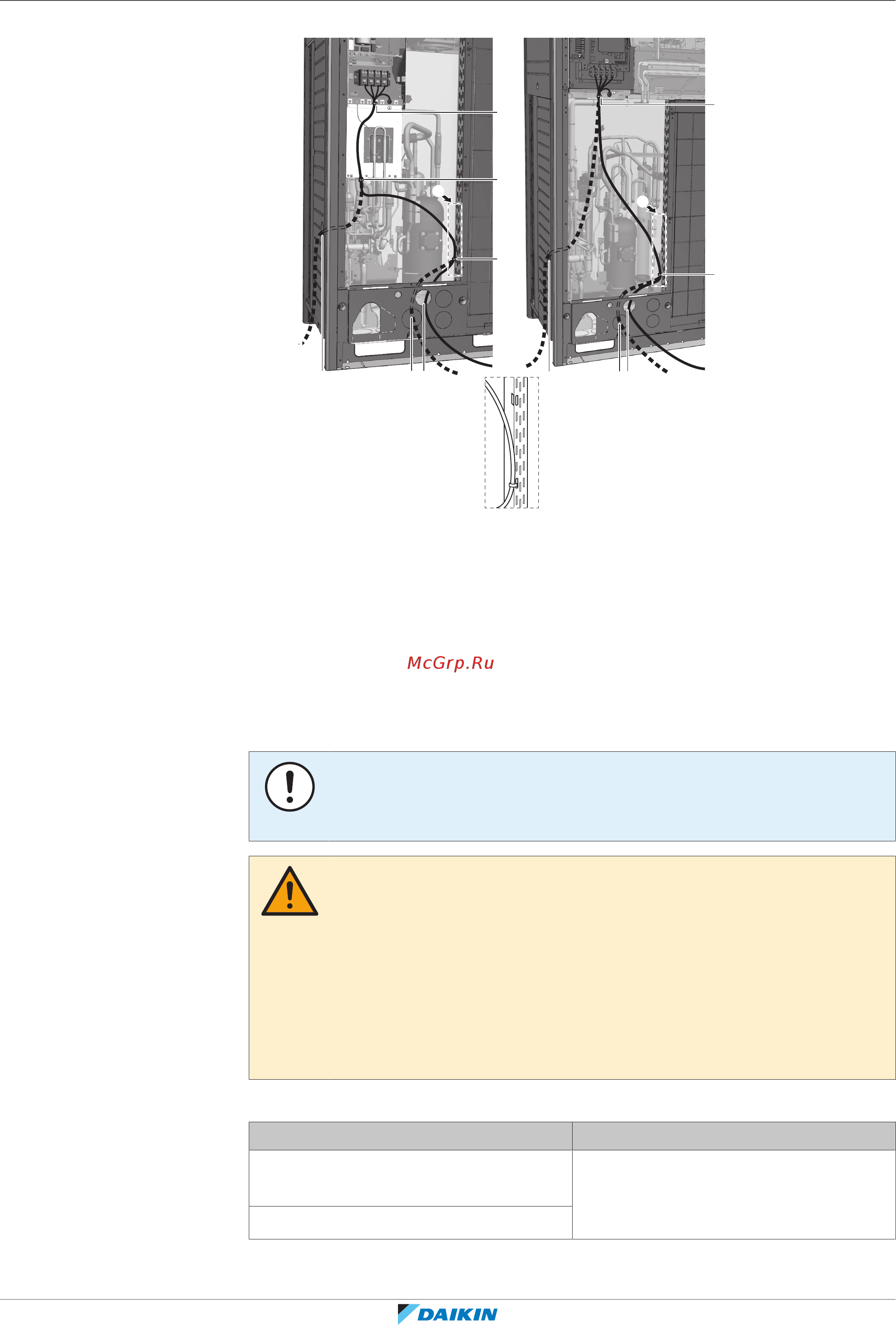

a Проводка электропитания (вариант 1)
(a)
b Проводка электропитания (вариант 2)
(a)
c Проводка электропитания (вариант 3)
(a)
. Используйте кабелепровод.
d Обхватная петля
(a) Необходимо высвободить выбивное отверстие. Закройте отверстие во
избежание проникновения насекомых и грязи.
19.6 Подключение электропитания
ПРИМЕЧАНИЕ
Ни в коем случае не подавайте электропитание на контакты проводов
управления. Это может привести к поломке всей системы.
ПРЕДОСТЕРЕЖЕНИЕ
▪ При подсоединении электропитания сначала необходимо подсоединить
кабель заземления, а затем выполнить токоподводящие соединения.
▪ При отсоединении электропитания сначала необходимо отсоединить
токоподводящие соединения, а затем – соединение с землей.
▪ Длина проводов между креплением электропроводки питания и самой
клеммной колодкой должна быть такой, чтобы токоподводящие провода
натягивались прежде чем окажется натянут провод заземления в случае
натяжения электропроводки питания при ослаблении ее крепления.
Момент затяжки винтов клемм:
Типоразмер винтов Момент затяжки (Н•м)
M8 (клеммная колодка
электропитания)
5,5~7,3
M8 (заземление)
