24 | Возможные неисправности и способы их устранения
Справочное руководство для монтажника и пользователя
171
REYQ8~20+REMQ5U7Y1B
VRV IV+ с функцией рекуперации тепла
4P561154-1A – 2020.10

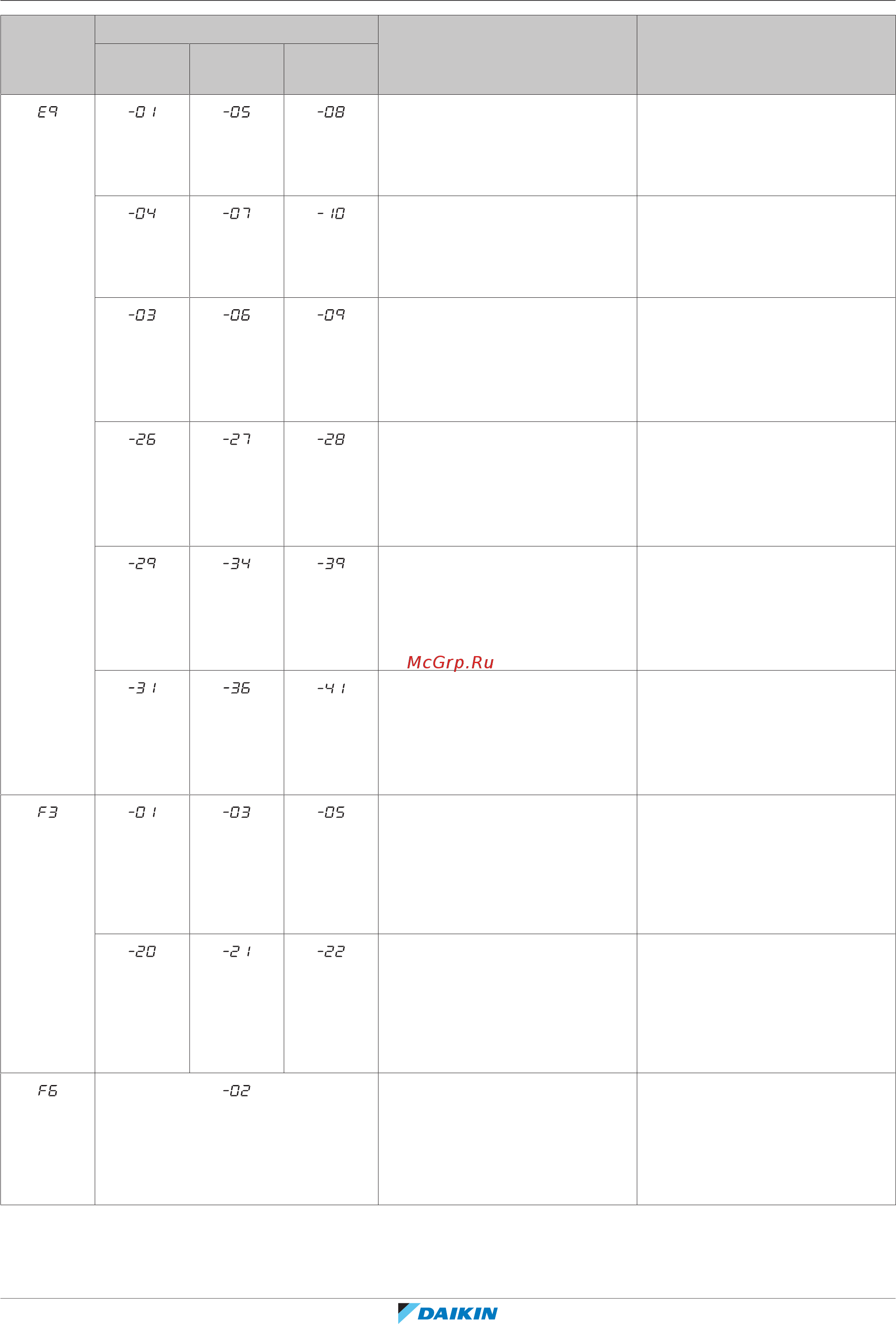

Основной
код
Дополнительный код Причина Способ устранения
Главный
блок
Подчинен
ный 1
Подчинён
ный 2
Неисправность электронного
расширительного клапана
(верхнего теплообменника)
(Y1E) – системная плата (X21A)
Проверьте контакты на плате
или приводном элементе.
Неисправность электронного
расширительного клапана
(нижнего теплообменника)
(Y3E) – системная плата (X23A)
Проверьте контакты на плате
или приводном элементе.
Неисправность электронного
расширительного клапана
(теплообменника
подохлаждения) (Y2E) –
системная плата (X22A)
Проверьте контакты на плате
или приводном элементе
Неисправность электронного
расширительного клапана
(приемника газообразного
хладагента) (Y4E) – системная
плата (X25A)
Проверьте контакты на плате
или приводном элементе.
Неисправность электронного
расширительного клапана
(инверторного охлаждения)
(Y5E) – вспомогательная плата
(X8A)
Проверьте контакты на плате
или приводном элементе.
Неисправность электронного
расширительного клапана
(автоматической заправки)
(Y6E) – вспомогательная плата
(X10A)
Проверьте контакты на плате
или приводном элементе.
Перегрев на выходе (R21T/
R22T) – системная плата
(X19A):
▪ Перекрыт запорный вентиль
▪ Нехватка хладагента
▪ Откройте запорные
вентили.
▪ Проверьте количество
хладагента+заправьте блок
заново.
Перегрев корпуса
компрессора (R15T) –
системная плата (X19A):
▪ Перекрыт запорный вентиль
▪ Нехватка хладагента
▪ Откройте запорные
вентили.
▪ Проверьте количество
хладагента+заправьте блок
заново.
▪ Избыточное количество
хладагента в системе
▪ Перекрыт запорный вентиль
▪ Проверьте количество
хладагента+заправьте блок
заново.
▪ Откройте запорные
вентили.
