20 | Конфигурирование
Справочное руководство для монтажника и пользователя
150
REYQ8~20+REMQ5U7Y1B
VRV IV+ с функцией рекуперации тепла
4P561154-1A – 2020.10
[2‑85] Интервал между выполнением автоматического
поиска утечек (в днях)
5 7
6 1
[2‑86]
Активация автоматического поиска утечек.
Эту настройку необходимо активировать, если предполагается пользоваться
функцией автоматического поиска утечек. По активации настройки [2‑86]
автоматический поиск утечек будет выполняться в соответствии с заданным
значением этой настройки. Время очередного автоматического поиска утечек
хладагента определяется настройкой [2‑85]. Автоматический поиск утечек
будет выполнен через [2‑85] дней.
Каждый раз после выполнения функции автоматического поиска утечек
система будет оставаться в состоянии работы вхолостую до тех пор, пока не
будет перезапущена ручным запросом на включение термосистемы или
следующим запланированным действием.
[2‑86] Описание
0 (по умолчанию) Поиск утечек не планируется.
1 Поиск утечек планируется раз в [2‑85] дней.
2 Поиск утечек планируется каждые [2‑85] дней.

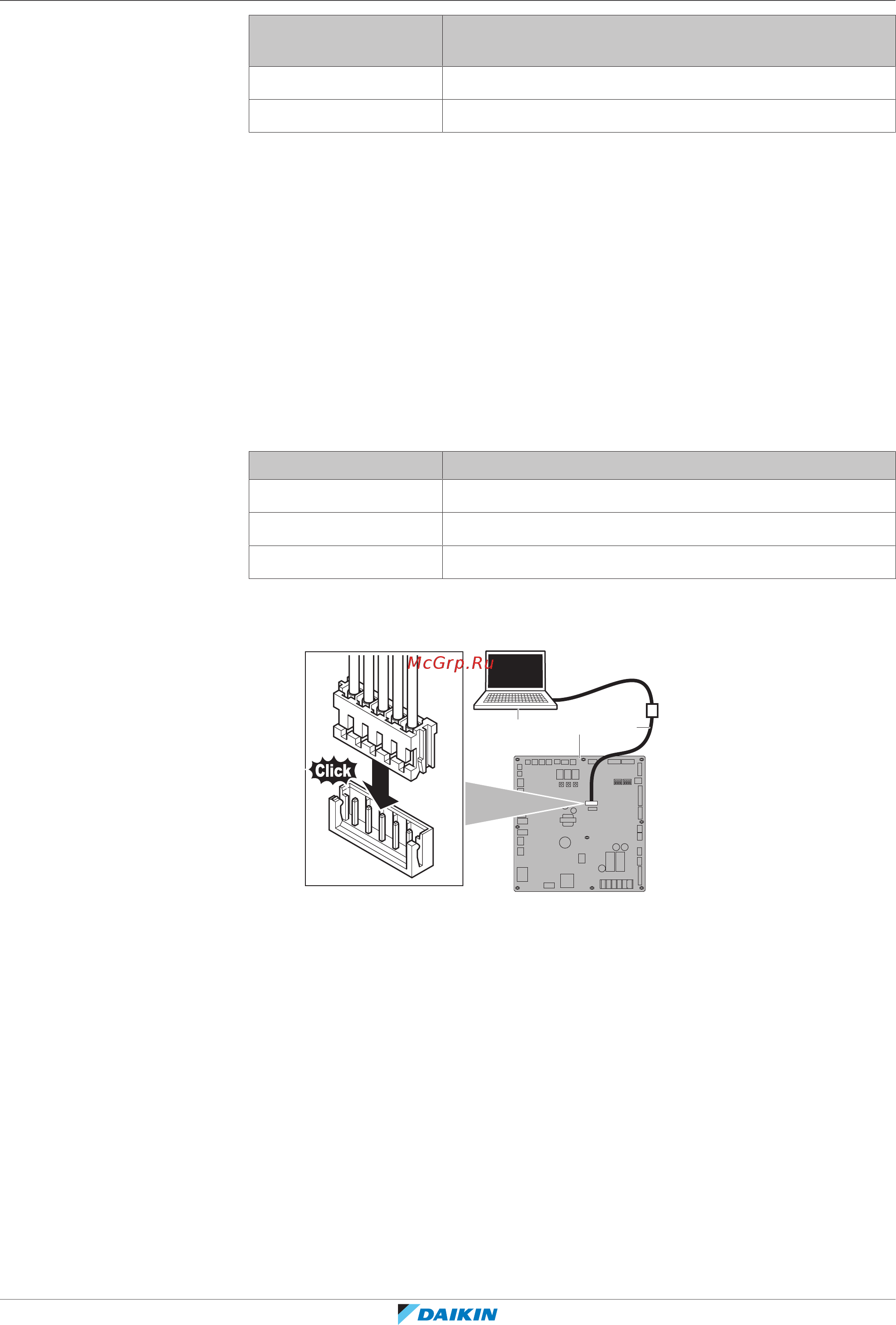

20.2.9 Подключение компьютерного конфигуратора к наружному блоку
X27A
a
b
c
2
345
H J S T
X27A
A1P
a Компьютер
b Кабель (EKPCCAB*)
c Главная плата наружного блока
20.3 Экономия электроэнергии и оптимальные условия работы
В системе VRV IV с функцией рекуперации тепла реализованы передовые
функциональные возможности экономии электроэнергии. В зависимости от
приоритета предпочтение может отдаваться экономии электроэнергии или
обеспечению высокого уровня комфорта. Выбором нужных параметров
можно достичь оптимального баланса между энергопотреблением и
комфортом в имеющихся условиях эксплуатации.
Возможны разные схемы, которые рассматриваются ниже. Измените
параметры в соответствии с особенностями помещения так, чтобы баланс
между энергопотреблением и комфортом был оптимальным.
