15.7 Демонтаж транспортировочной стойки (относится только к
18+20 HP)
Транспортировочные стойки, установленные для защиты блока во время
перевозки, необходимо снять. Эту операцию следует выполнить в
соответствии с иллюстрацией в изложенном ниже порядке.
ПРИМЕЧАНИЕ
При работе с установленной транспортировочной распоркой блок может сильно
вибрировать и издавать неестественный шум.
1 Немного ослабьте болт (a).

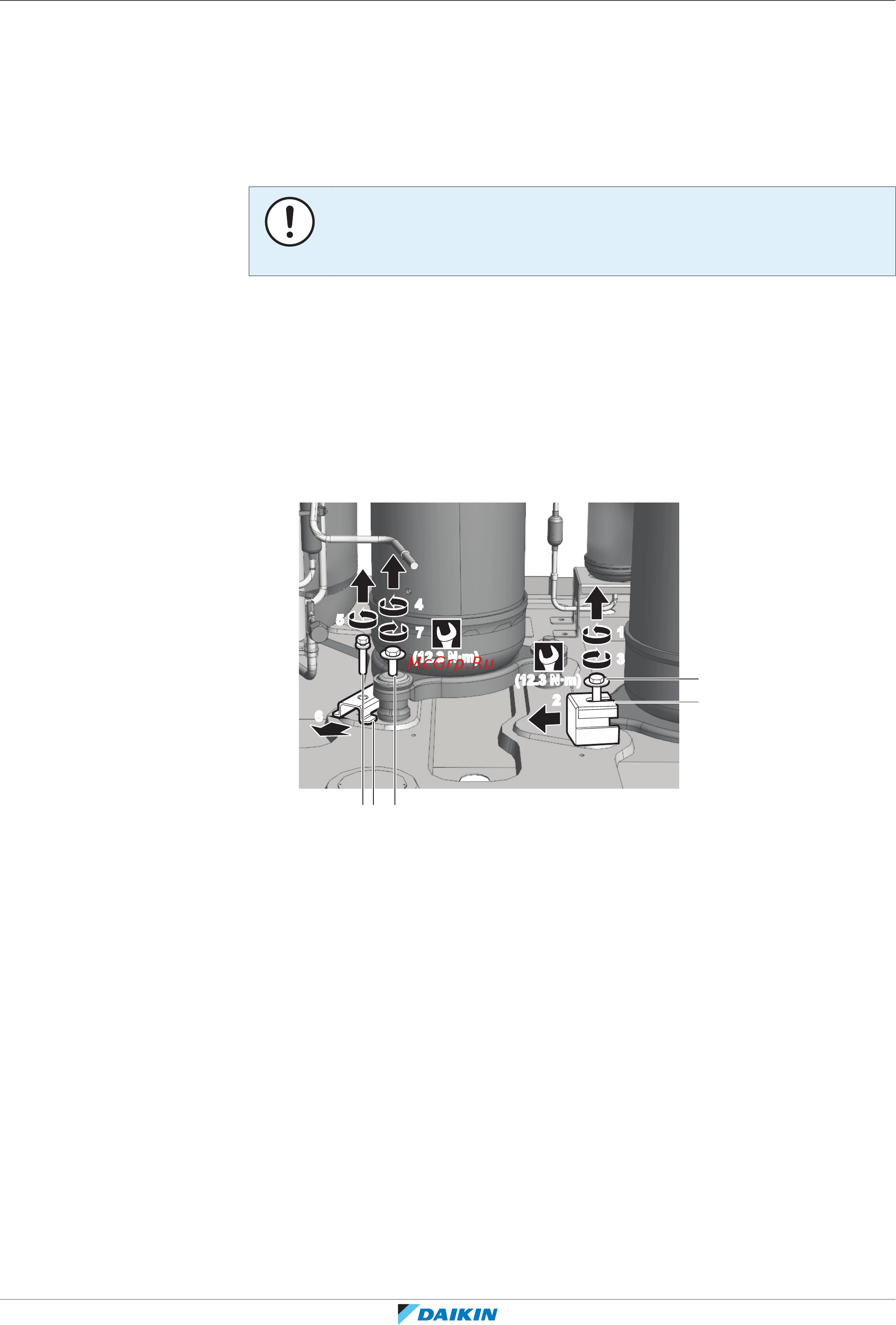

2 Снимите транспортировочную стойку (b), как показано на рисунке ниже.
3 Затяните болт (a).
4 Немного ослабьте болт (c).
5 Снимите болт (d), крепящий транспортировочную стойку (e).
6 Снимите транспортировочную стойку (e), как показано на рисунке ниже.
7 Затяните болт (c).
(12.3 N·m)
