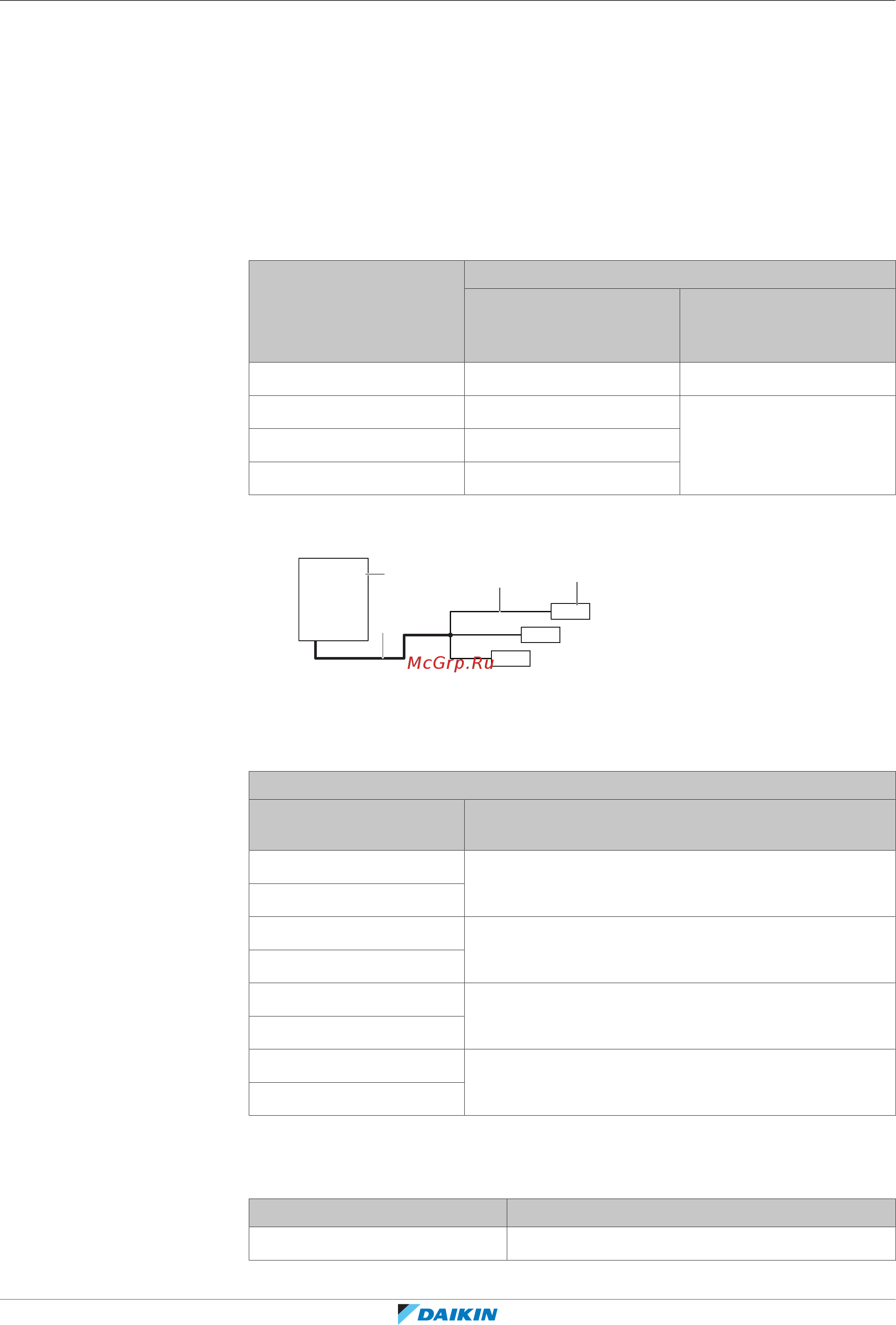

18 | Монтаж трубопроводов
Справочное руководство для монтажника и пользователя
79
REYQ8~20+REMQ5U7Y1B
VRV IV+ с функцией рекуперации тепла
4P561154-1A – 2020.10
Пропускная способность трубопровода в нисходящем направлении для
E=[индекс производительности блока 1]
Пропускная способность трубопровода в нисходящем направлении для
D=[индекс производительности блока 1]+[индекс производительности блока
2]
E: Трубопровод между рефнетом или блоком BS и внутренним блоком
Размер трубок на участках прямого соединения с внутренним блоком должен
быть равен размеру трубок, подсоединяемых к внутреннему блоку (если
внутренний блок относится к типу VRVDX или к гидроблокам).
Индекс
производительности
внутреннего блока
Внешний диаметр трубопровода (мм)
Трубопровод
газообразного
хладагента
Трубопровод жидкого
хладагента
15~50 12,7 6,4
63~140 15,9 9,5
200 19,1
250 22,2
Если возникла необходимость увеличить размер трубок, см. приведенную
ниже таблицу.
e
d
b
c
a
a Наружный блок
b Трубки главных трубопроводов (увеличенного диаметра)
c Первый рефнет трубопровода хладагента
d Участок между рефнетом и внутренним блоком
e Внутренний блок
Увеличение
Класс HP Внешний диаметр трубок контура жидкого
хладагента (мм)
5~8 9,5 → 12,7
10
12+14 12,7 → 15,9
16
18~22 15,9 → 19,1
24
26~34 19,1 → 22,2
36~54
Толщина трубок в контуре хладагента должна соответствовать действующим
нормативам. Минимальная толщина трубок под хладагент R410A
определяется по приведенной ниже таблице.
Ø трубки (мм) Минимальная толщина t (мм)
6,4/9,5/12,7 0,80
