Daikin REYQ34U7Y1B [47/192] Поиск и устранение неполадок
![Daikin REYQ34U7Y1B [47/192] Поиск и устранение неполадок](/views2/1767796/page47/bg2f.png)
11 | Поиск и устранение неполадок
Справочное руководство для монтажника и пользователя
47
REYQ8~20+REMQ5U7Y1B
VRV IV+ с функцией рекуперации тепла
4P561154-1A – 2020.10

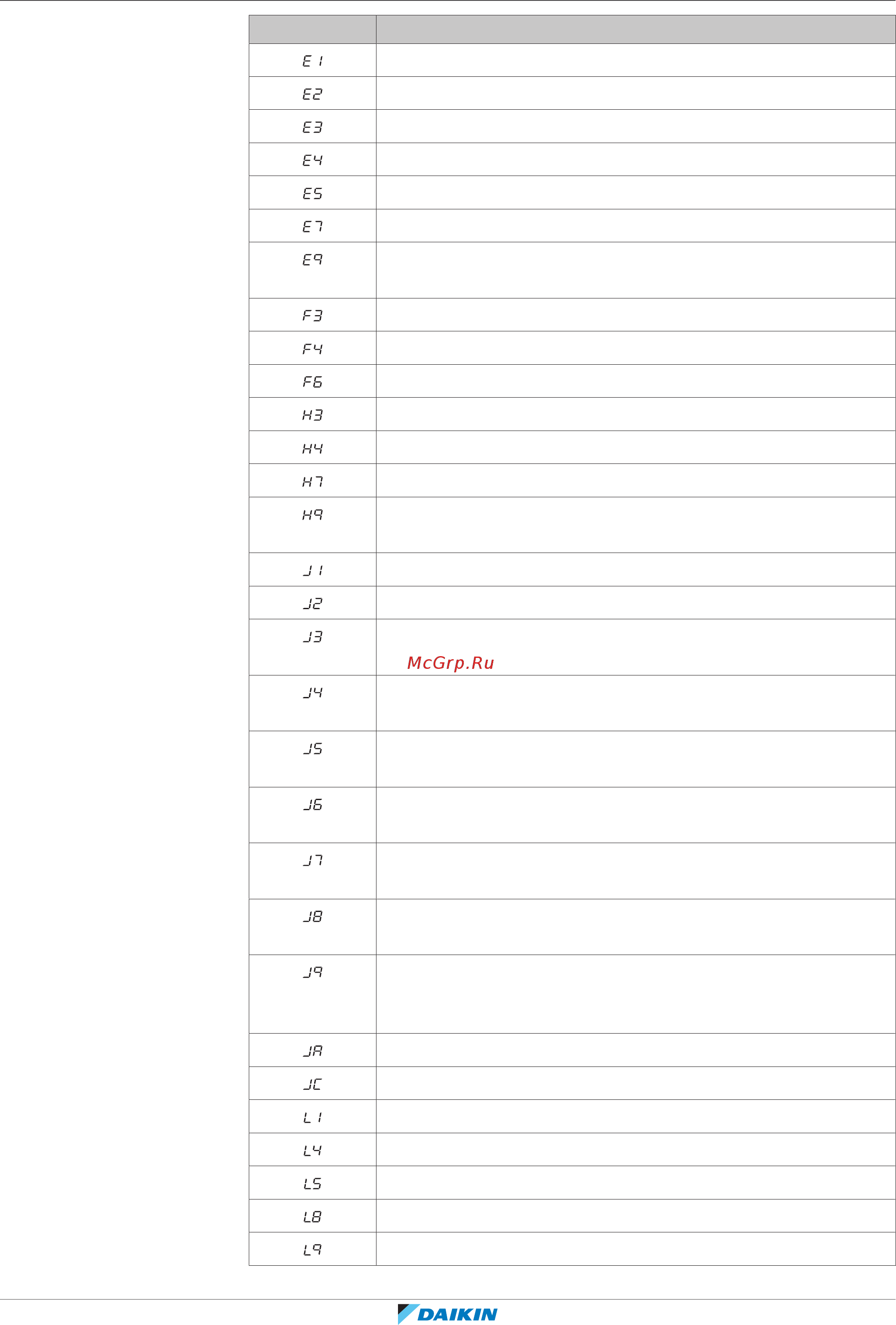

Основной код Содержание
Неисправность платы (наружный блок)
Сработал определитель утечки тока (наружный блок)
Сработало реле высокого давления
Неисправность по низкому давлению (наружный блок)
Обнаружение блокировки компрессора (наружный блок)
Неисправность электромотора вентилятора (наружный блок)
Неисправность электронного расширительного клапана
(наружный блок)
Неисправность по температуре нагнетания (наружный блок)
Ненормальная температура всасывания (наружный блок)
Обнаружение избытка хладагента
Неисправность реле высокого давления
Неисправность реле низкого давления
Сбой электромотора вентилятора (наружный блок)
Неисправность датчика температуры окружающего воздуха
(наружный блок)
Неисправность датчика давления
Неисправность датчика тока
Неисправность датчика температуры нагнетания (наружный
блок)
Неисправность датчика температуры газообразного
хладагента в теплообменнике (наружный блок)
Неисправность датчика температуры всасывания (наружный
блок)
Неисправность датчика температуры размораживания
(наружный блок)
Неисправность датчика температуры жидкого хладагента
(после теплообменника подохлаждения HE) (наружный блок)
Неисправность датчика температуры жидкого хладагента
(змеевик) (наружный блок)
Неисправность датчика температуры газообразного
хладагента (после теплообменника подохлаждения HE)
(наружный блок)
Неисправность датчика высокого давления (S1NPH)
Неисправность датчика низкого давления (S1NPL)
Отклонения в работе платы INV
Ненормальная температура ребер
Отказ платы инвертора
Обнаружена перегрузка компрессора по току
Блокировка компрессора (запуск)
