18 | Монтаж трубопроводов
Справочное руководство для монтажника и пользователя
90
REYQ8~20+REMQ5U7Y1B
VRV IV+ с функцией рекуперации тепла
4P561154-1A – 2020.10
Трубопровод Максимальная длина (фактическая/
эквивалентная)
Самый длинный трубопровод за
первым разветвлением (2, 3, 5)
40м/—
В системе с несколькими наружными
блоками: самый длинный
трубопровод, проложенный от
наружного блока до последнего
разветвления (4)
10м/13м
Общая длина трубопровода 500м/—
(a) Если эквивалентная длина трубопровода превышает 90м, то нужно увеличить
диаметр трубок основного трубопровода жидкого хладагента, как указано в
разделе «Как подобрать трубки по размеру» [477].

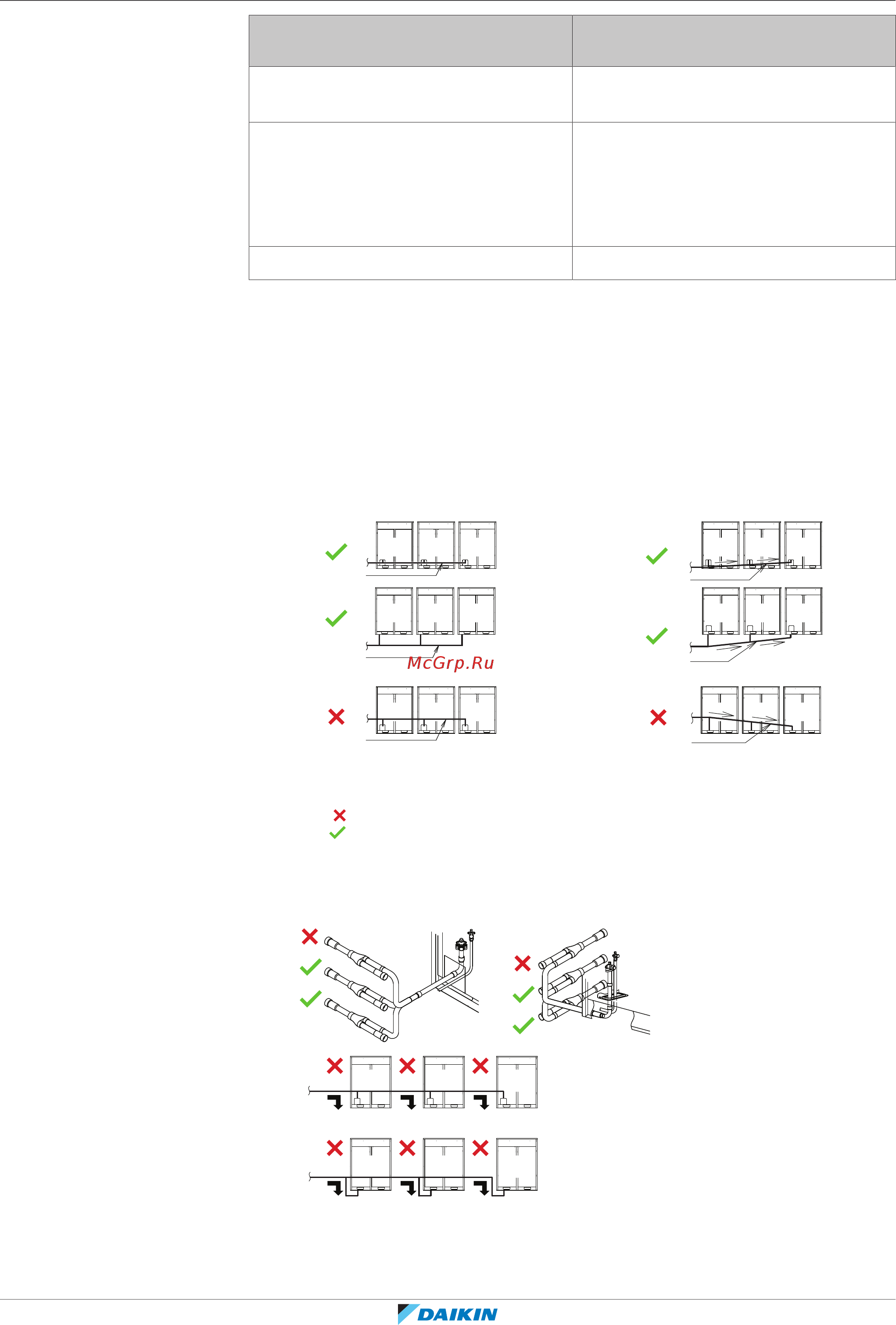

18.1.8 Системы с несколькими наружными блоками: Допустимые варианты компоновки
▪ Трубки, проходящие между наружными блоками, должны быть проложены
ровно или с небольшим смещением вверх во избежание задержки в них
масла.
Схема 1
a
b
b
a
Схема 2
b
a
a
b
a
b
b
a
a
a К внутреннему блоку
b Трубки между наружными блоками
Недопустимо (в трубопроводе остается масло)
Допустимо
▪ Во избежание задержки масла у самого дальнего наружного блока всегда
подсоединяйте запорный клапан и трубки между наружными блоками по
одной из 4-х допустимых схем, показанных на иллюстрации ниже.
a
b b b
a
b b b
