18 | Монтаж трубопроводов

Справочное руководство для монтажника и пользователя

REYQ8~20+REMQ5U7Y1B

VRV IV+ с функцией рекуперации тепла

4P561154-1A – 2020.10

18.2.8 Защита от загрязнения

Обеспечьте защиту трубопроводов от проникновения грязи, жидкости и пыли,

как указано в приведенной ниже таблице.

Агрегат Период монтажа Метод защиты

Наружный агрегат >1месяц Сплющить края труб

<1месяц Сплющить или заклеить

края труб

Внутренний агрегат Независимо от времени

монтажа

Загерметизируйте все отверстия подвода трубопроводов и электропроводки

герметиком (приобретается по месту установки) во избежание снижения

производительности блока и проникновения насекомых в оборудование.

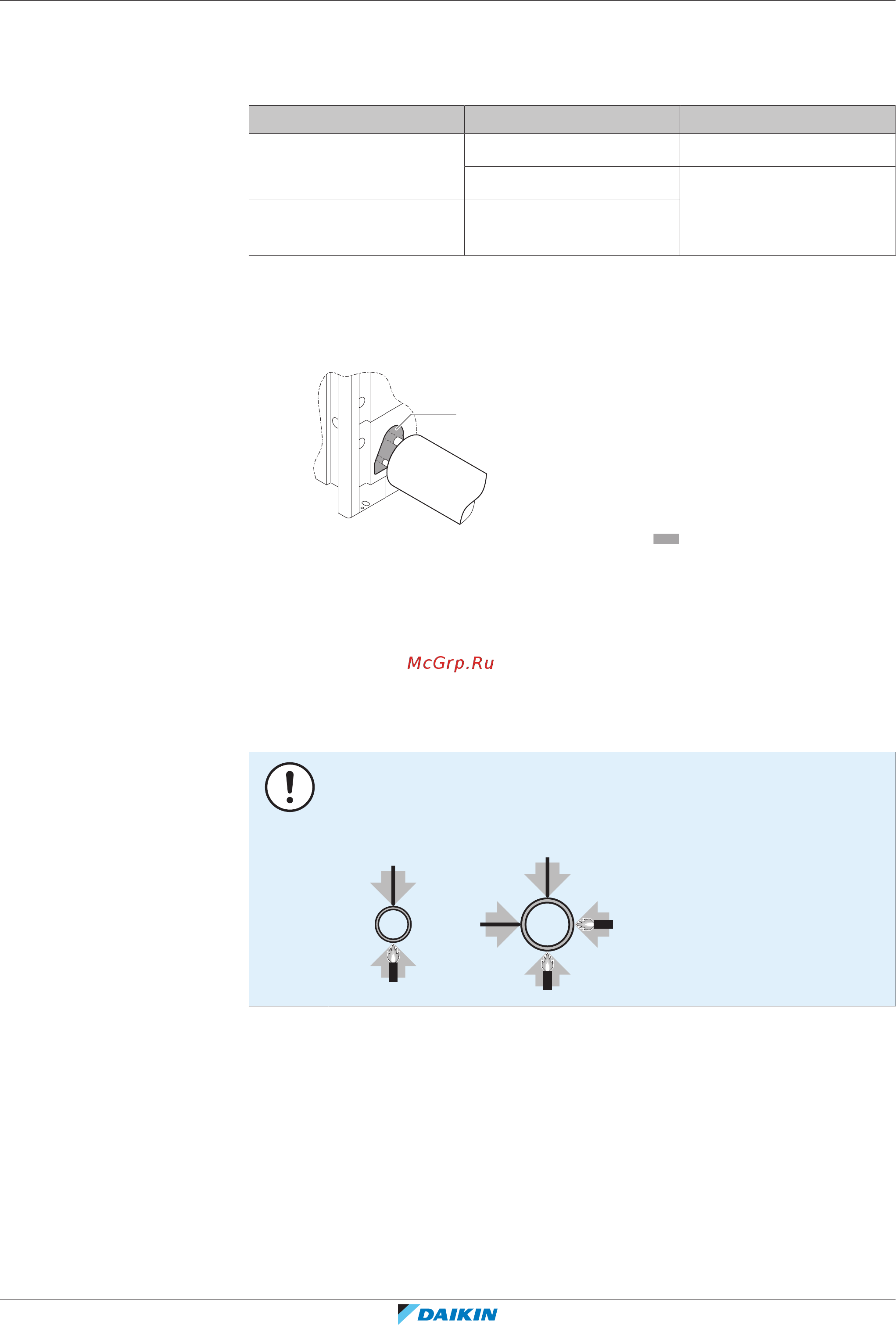

Пример: вывод трубопровода через переднюю панель.

a Заблокируйте места, помеченные цветом " ". (если трубопровод проложен

через переднюю панель).

▪ Применяйте только чистые трубки.

▪ При удалении заусенцев направляйте конец трубки вниз.

▪ При прокладке сквозь стену закрывайте конец трубки, чтобы в неё не

проникала пыль и (или) посторонние частицы.

18.2.9 Пайка концов трубок

ПРИМЕЧАНИЕ

Меры предосторожности при подсоединении трубопроводов по месту

установки. Наносите твердый припой, как показано на рисунке.

2 2

≤Ø25.4 >Ø25.4

▪ Продувка азотом при пайке препятствует образованию большого количества

оксидированной пленки на внутренней поверхности трубок. Эта пленка

оказывает отрицательное воздействие на клапаны и компрессоры в системе

циркуляции хладагента и препятствует нормальной работе этой системы.

▪ Азот должен подаваться под давлением 20кПа (0,2бар) (этого достаточно,

чтобы он начал проступать на поверхности), при этом необходимо

установить редукционный клапан.
