18 | Монтаж трубопроводов
Справочное руководство для монтажника и пользователя
97
REYQ8~20+REMQ5U7Y1B
VRV IV+ с функцией рекуперации тепла
4P561154-1A – 2020.10

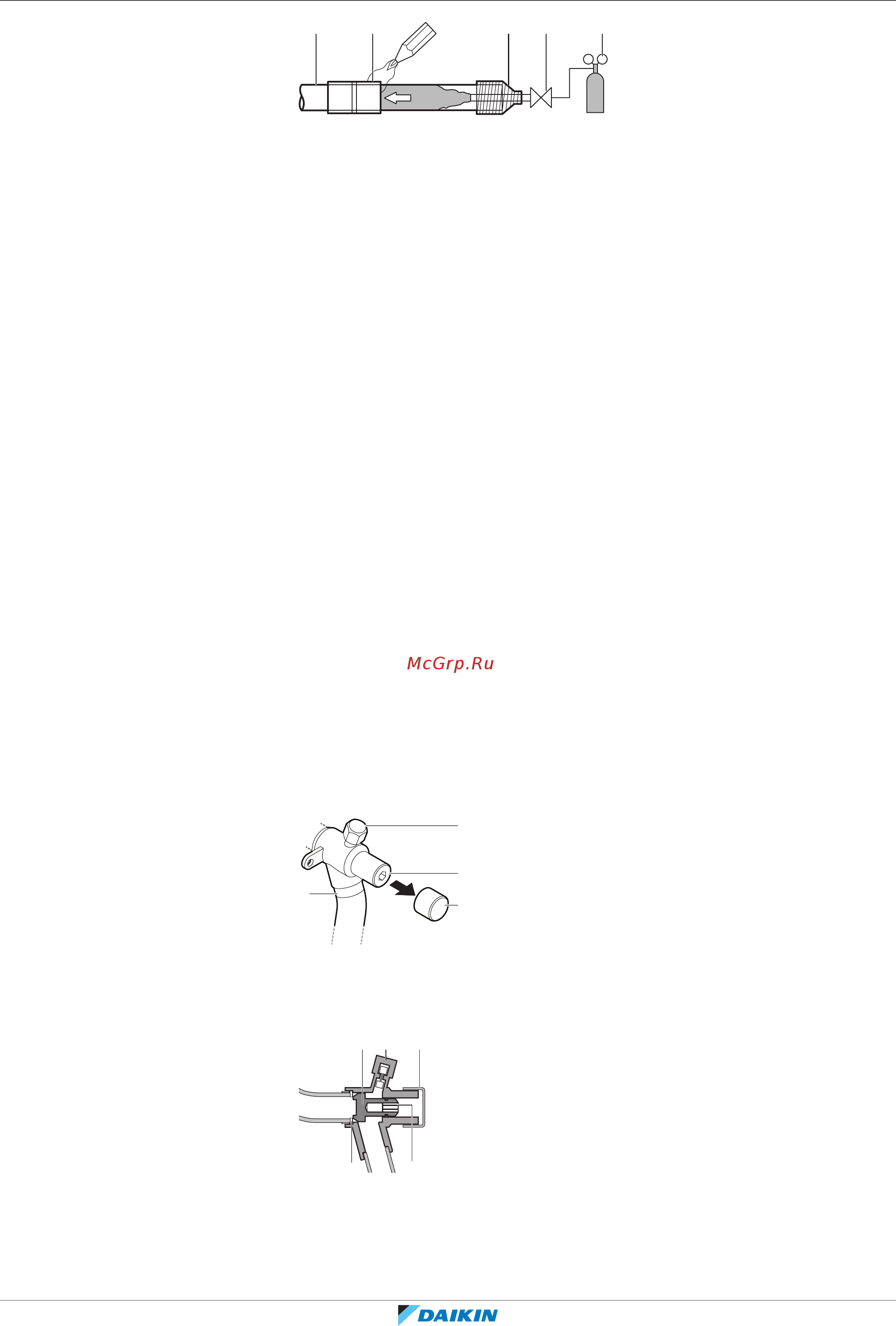

a b c d e
f
f
a Трубопровод хладагента
b Детали, подвергаемые пайке
c Изолирующая обмотка
d Ручной клапан
e Редукционный клапан
f Азот
▪ НЕ пользуйтесь антиоксидантами при пайке трубных соединений.
Остатки могут засорить трубки и вызвать поломку оборудования.
▪ НЕ пользуйтесь флюсом при пайке медного трубопровода хладагента.
Используйте твердый припойный сплав на основе фосфорной меди (BCuP),
для которого не нужен флюс.
Флюс оказывает на трубки циркуляции хладагента исключительно вредное
воздействие. Например, если используется флюс на основе хлора, он
вызовет коррозию трубки, а если во флюсе содержится фтор, то он ухудшит
характеристики масла, используемого в контуре.
▪ Во время пайки обеспечьте термозащиту соседних поверхностей (напр.,
изоляционным пеноматериалом).
18.2.10 Применение запорного клапана с сервисным отверстием
Обращение с запорными вентилями
Необходимо учитывать следующие правила:
▪ Следите за тем, чтобы во время работы системы все запорные клапаны были
открыты.
▪ Оборудование поставляется с перекрытыми запорными вентилями в
контурах жидкого и газообразного хладагента.
▪ На приведенных ниже иллюстрациях обозначены названия деталей
запорного вентиля, при помощи которых осуществляется работа с клапаном.
c
d
a
b
a Сервисное отверстие с крышкой
b Запорный вентиль
c Соединение трубопровода
d Пылезащитный колпачок
a b
c
d
e
a Сервисное отверстие
b Пылезащитный колпачок
c Шестигранное отверстие
d Шток
e Уплотнение
