20 | Конфигурирование
Справочное руководство для монтажника и пользователя
138
REYQ8~20+REMQ5U7Y1B
VRV IV+ с функцией рекуперации тепла
4P561154-1A – 2020.10

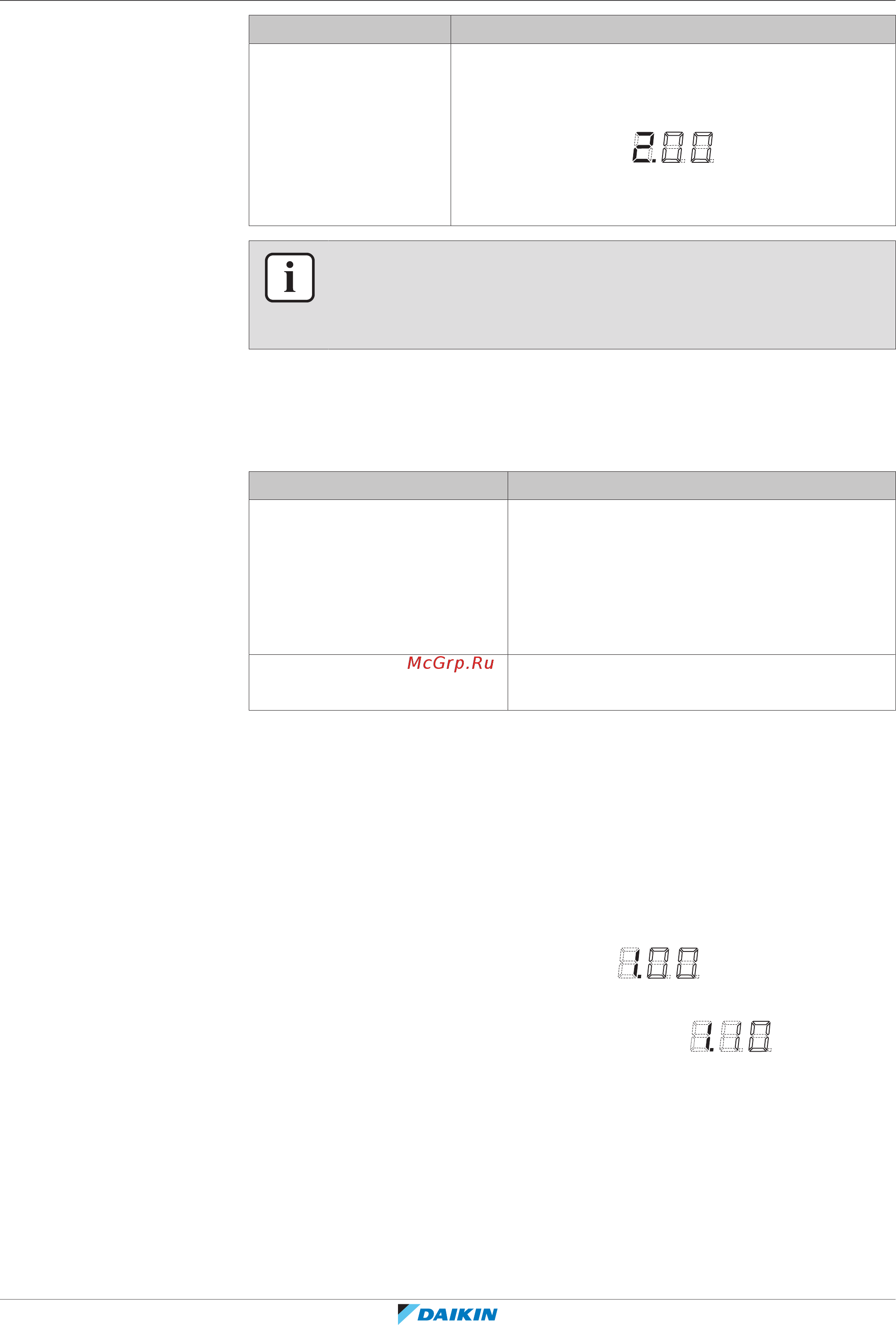

Доступ Действие
Режим 2 Нажав на кнопку BS1, удерживайте ее в нажатом
положении не менее 5 секунд.
Показание 7-сегментного дисплея меняется на
Нажмите кнопку BS1 еще раз (и сразу ее отпустите),
чтобы восстановить ситуацию по умолчанию.
ИНФОРМАЦИЯ
Если запутались, нажмите кнопку BS1, чтобы восстановить ситуацию по
умолчанию (без показаний на экране 7‑сегментного дисплея, который пуст, см.
параграф «Доступ к режиму 1 или 2» [4137]).
20.2.5 Доступ к режиму 1
Режим 1 служит для настройки базовых параметров и просмотра состояния
блока.
Что? Как?
Перейти в режим1 и выбрать
нужную настройку
Перейдя в режим1 (однократным нажатием
кнопки BS1), выберите нужную настройку. Это
можно сделать кнопкой BS2.
Задать выбранной настройке нужное
значение можно однократным нажатием
кнопки BS3.
Выйти и вернуться в исходное
положение
Нажмите BS1.
Пример:
Проверка значения параметра [1‑10] (для выяснения количества внутренних
блоков, подсоединенных к системе).
[A-B]=C в этом случае определено как: A=1; B=10; C=значение, которое
необходимо узнать/просмотреть:
1 Убедитесь в том, что показания 7-сегментного дисплея соответствуют
ситуации по умолчанию (нормальному рабочему режиму).
2 Нажмите кнопку BS1 один раз.
Результат: Перевод системы в режим1:
3 Нажмите кнопку BS2 10 раз.
Результат: Обращение к настройке 10 режима1:
4 Однократно нажмите кнопку BS3. На дисплей будет выведено значение,
соответствующее количеству внутренних блоков, подсоединенных к
системе (в зависимости от ее фактической конфигурации).
Результат: Система обратится к настройке 10 режима1 и активирует эту
настройку. Выведенное значение настройки является отслеживаемой
информацией
5 Чтобы выйти из режима 1, однократно нажмите кнопку BS1.
