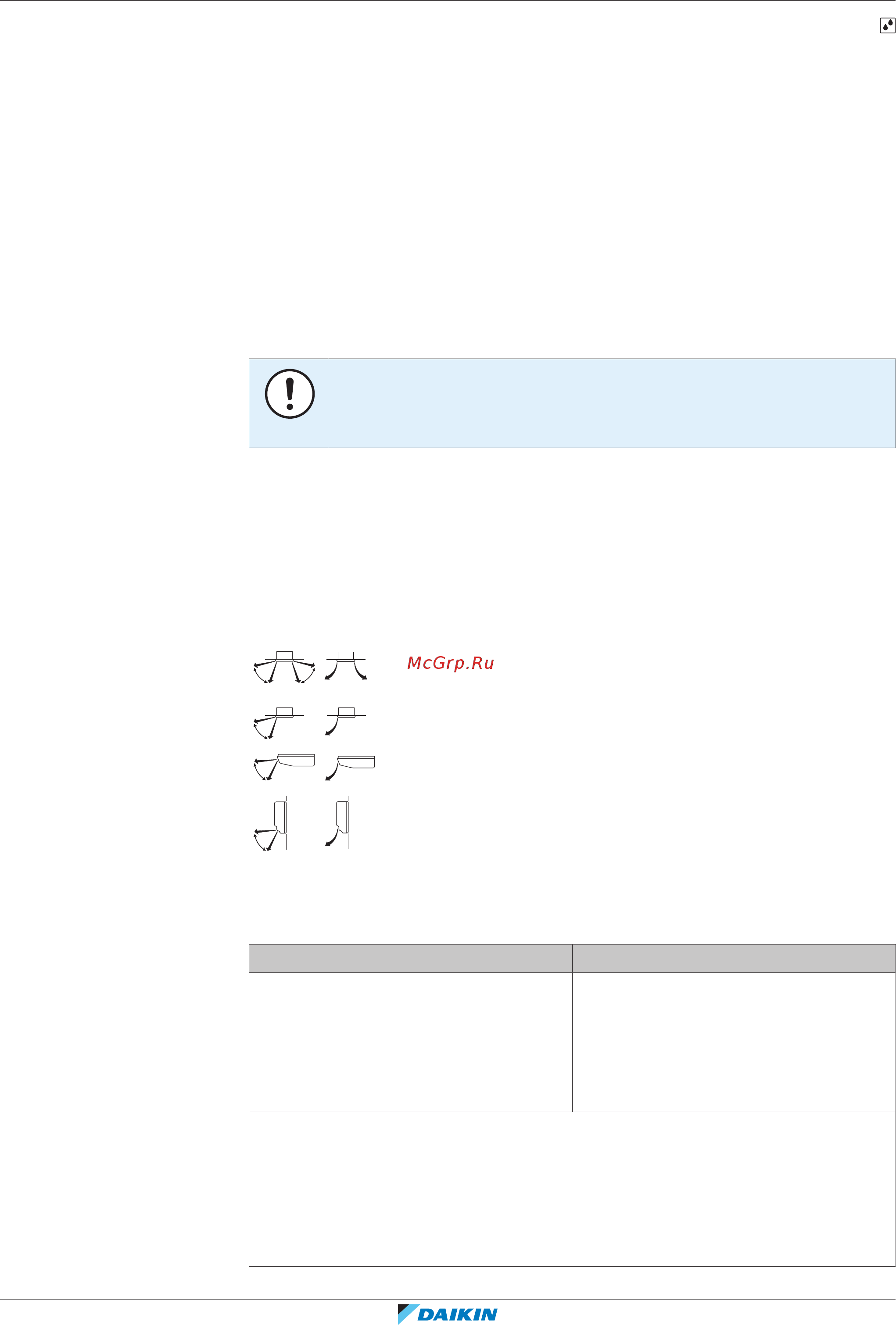

8 | Операция
Справочное руководство для монтажника и пользователя
33
REYQ8~20+REMQ5U7Y1B
VRV IV+ с функцией рекуперации тепла
4P561154-1A – 2020.10
2 Кнопкой выбора режима на пользовательском интерфейсе выберите
(программируемый режим осушки воздуха).
3 Нажмите кнопку ВКЛ/ВЫКЛ на интерфейсе пользователя.
Результат: Включится лампа индикации работы, а с ней и сама система.
4 Нажмите кнопку изменения направления воздушного потока (только для
моделей с двумя и с несколькими направлениями потока, а также для
угловых, подвешиваемых к потолку и монтируемых на стене моделей).
Подробнее см. «8.4 Регулировка направления воздушного
потока» [433].
Порядок остановки
5 Еще раз нажмите кнопку ВКЛ/ВЫКЛ на интерфейсе пользователя.
Результат: Лампа индикации работы погаснет, а система прекратит работу.
ПРИМЕЧАНИЕ
Не выключайте питание сразу после прекращения работы системы, подождите
около 5 минут.
8.4 Регулировка направления воздушного потока
См. руководство по эксплуатации интерфейса пользователя.
8.4.1 Воздушная заслонка
Блоки с двумя направлениями потока + блоки
с несколькими направлениями потока
Угловые блоки
Блоки, подвешиваемые к потолку
Блоки, монтируемые на стене
По команде микропроцессора положение воздушной заслонки может
изменяться автоматически и не соответствовать изображению на дисплее. Это
происходит в следующих случаях.
Охлаждение Обогрев
▪ Когда температура в помещении
ниже заданного значения.
▪ В начале работы.
▪ Когда температура в помещении
выше заданного значения.
▪ При работе системы в режиме
размораживания.
▪ Когда внутренний блок работает с постоянным горизонтальным
распределением воздушного потока.
▪ При продолжительной работе подвешенного к потолку или
смонтированного на стене внутреннего блока с нисходящим потоком
воздуха направление потока может изменяться микрокомпьютером, тогда
индикация на интерфейсе пользователя также будет меняться.
