19 | Подключение электрооборудования
Справочное руководство для монтажника и пользователя
122
REYQ8~20+REMQ5U7Y1B
VRV IV+ с функцией рекуперации тепла
4P561154-1A – 2020.10
ПРИМЕЧАНИЕ
▪ Устройство защиты от перефазировки, установленное на этом изделии,
функционирует только тогда, когда изделие запускается. Соответственно, во
время нормальной работы изделия обнаружение перефазировки не
выполняется.
▪ Устройство защиты от перефазировки останавливает изделие в случае
обнаружения нарушения при запуске.
▪ Поменяйте местами 2 из 3 фаз (L1, L2 и L3) после срабатывания контура
защиты от перефазировки.
ПРИМЕЧАНИЕ
Применимо только в случае трехфазного питания и пуска компрессора
посредством ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ.
Если существует вероятность обратной фазы после мгновенного отключения
питания и подачи и отключения напряжения в ходе работы системы,
подключите в определенном месте цепь защиты обратной фазы. Работа
устройства в обратной фазе может послужить причиной поломки компрессора и
других компонентов.

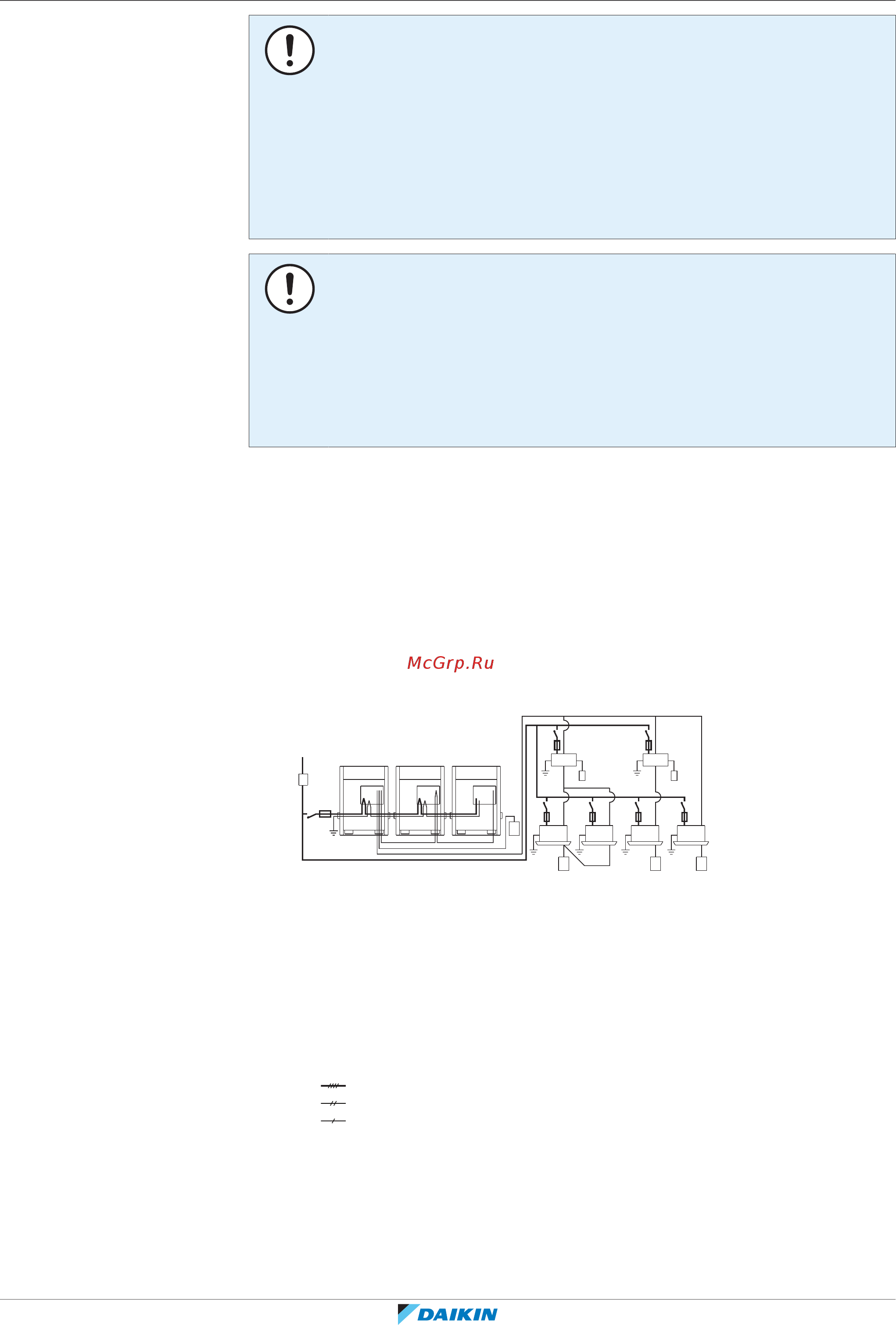

19.1.2 Прокладка электропроводки по месту установки: общее представление
Состав электропроводки:
▪ блок питания (обязательно с заземлением),
▪ электропроводка управления DIII между соединительной коробкой связи и
наружным блоком,
▪ электропроводка управления RS‑485 между соединительной коробкой связи
и системой контроля.
Пример:
a
b
f
c
f
e
g
d
c
B
h
j
ji
i
a Электропитание по месту установки (с устройством защиты от утечки на
землю)
b Главный выключатель
c Заземление
d Наружный блок
e Внутренний блок
f Пользовательский интерфейс
g Блок BS
h Переключатель режимов охлаждения/обогрева
i Размыкатель цепи
j Плавкий предохранитель
Электропитание 3N~50Гц
Электропитание 1~50Гц
Заземление
19.1.3 Электропроводка
Важно, чтобы электропроводка питания и электропроводка управления были
отделены друг от друга. Во избежание электрических помех между
электропроводкой этих типов всегда должно быть расстояние не менее 25мм.
