18 | Монтаж трубопроводов
Справочное руководство для монтажника и пользователя
83
REYQ8~20+REMQ5U7Y1B
VRV IV+ с функцией рекуперации тепла
4P561154-1A – 2020.10
Если… то…
Наружный блок расположен ниже
внутренних
▪ Минимально допустимый
коэффициент подсоединения
зависит от перепада высот между
наружным и внутренними блоками:
- 40~60м: 80%
- 60~65м: 90%
- 65~80м: 100%
- 80~90м: 110%
▪ Диаметр трубок трубопровода
жидкого хладагента нужно
увеличить (подробнее см. параграф
«Как подобрать трубки по
размеру» [477])
▪ Нужно активировать
соответствующую настройку
наружного блока. Подробнее см.
руководство по техническому
обслуживанию.
▪ Без технического охлаждения

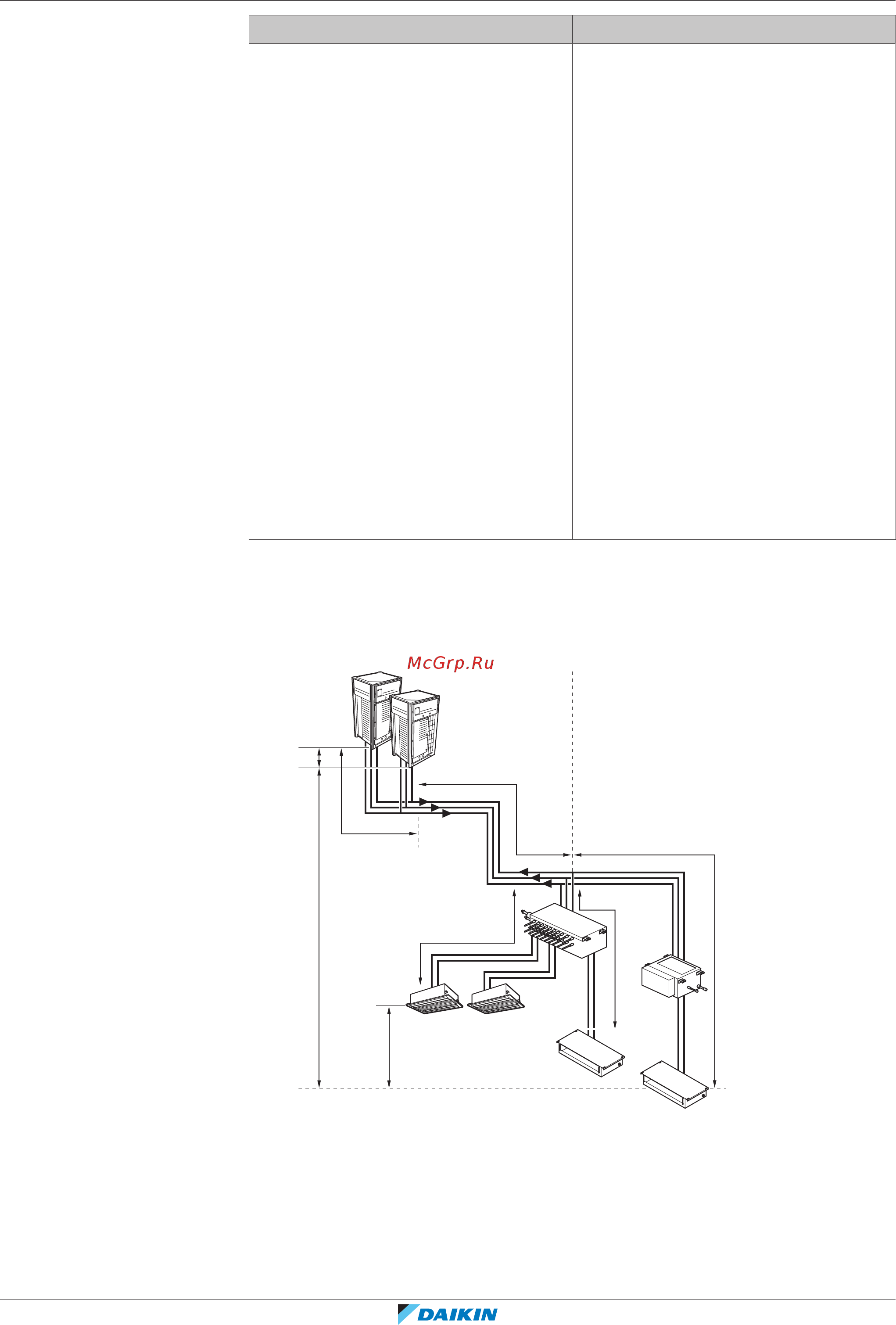

18.1.6 Системы мощностью свыше 20л.с. с одним наружным блоком или с несколькими
стандартными наружными блоками
Подсоединение только к внутренним блокам VRVDX
H3
1 5
H1
H2
3 2
4
a
b b
c
d
e
e
a Наружный блок
b Внутренний блок VRV DX
c Мультиблок BS
d Блок BS
e Внутренний блок VRV DX
