19 | Подключение электрооборудования
Справочное руководство для монтажника и пользователя
132
REYQ8~20+REMQ5U7Y1B
VRV IV+ с функцией рекуперации тепла
4P561154-1A – 2020.10
ПРИМЕЧАНИЕ
Подсоединяя провод заземления, проложите его по прорезному участку шайбы
колпачка. Ненадежное заземление может привести к поражению
электрическим током.
ОБЯЗАТЕЛЬНО прикрепите электропроводку питания к пластмассовой скобе с
помощью приобретаемых по месту установки хомутов во избежание
воздействия внешнего усилия на контакты. Провода с зеленой и желтой
полосами используются ТОЛЬКО для заземления.
5~12 HP
a
bc d
f
g
e
i
j
h
14~20 HP
a
bc d
f
g
e
i
j
h

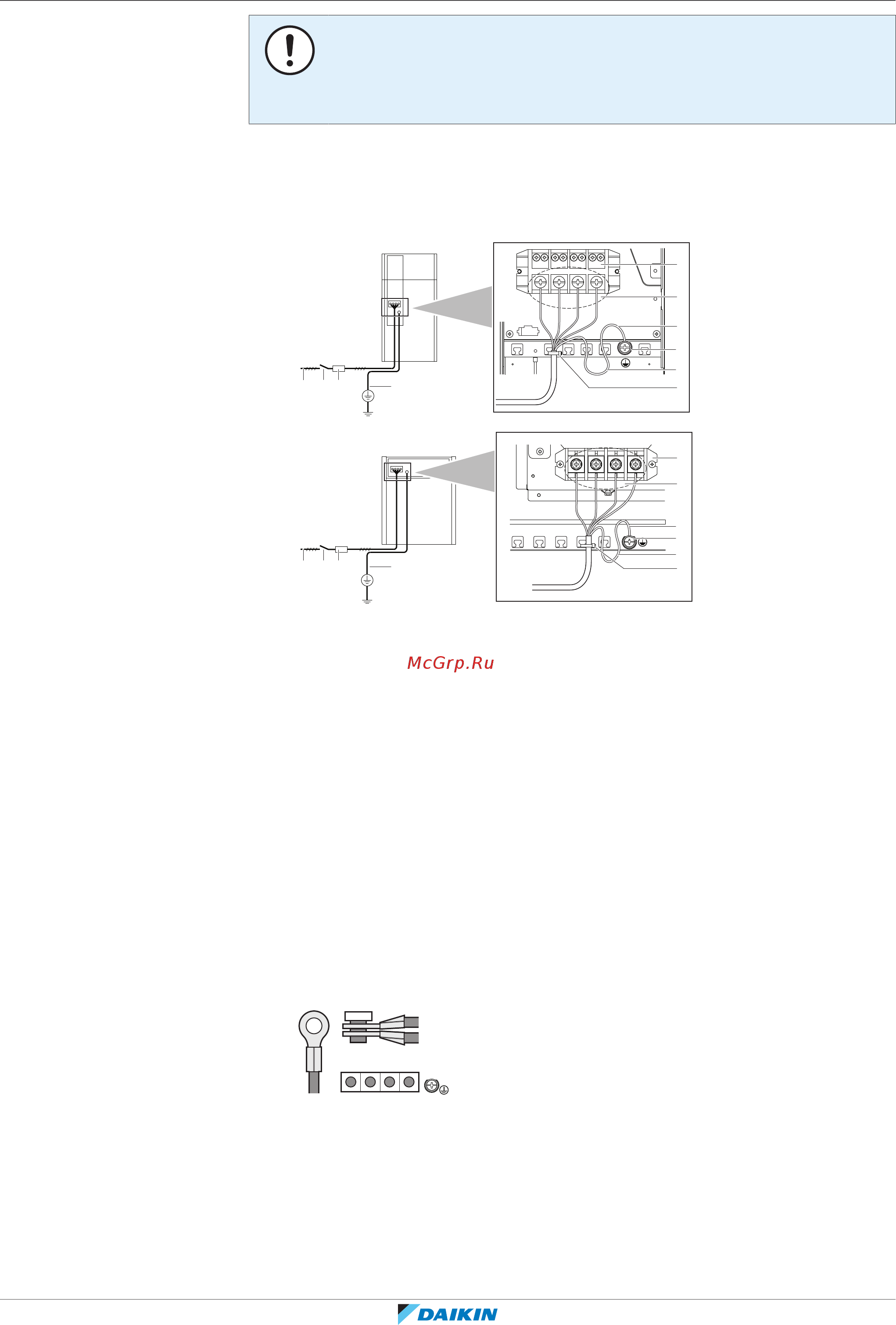

a Электропитание (380~415 В, 3N~50Гц)
b Плавкий предохранитель
c Предохранитель утечки на землю
d Провод заземления
e Клеммная колодка электропитания
f Подключите провода электропитания: RED к L1, WHT к L2, BLK к L3 и BLU к N
g Провод заземления (GRN/YLW)
h Обхватная петля
i Чашеобразная шайба
j При подключении провода заземления рекомендуется произвести
закручивание.
Системы с несколькими наружными блоками
Для соединения между собой проводов электропитания, подаваемого на
несколько наружных блоков, следует использовать кольцевые кабельные
наконечники. Использование оголенного кабеля не допускается.
В таком случае кольцевую шайбу заводской установки необходимо снять.
Закрепите оба кабеля на клемме электропитания, как показано на рисунке
ниже:
L1 L2 L2 N
