Daikin REYQ34U7Y1B [94/192] Информация

18 | Монтаж трубопроводов

Справочное руководство для монтажника и пользователя

REYQ8~20+REMQ5U7Y1B

VRV IV+ с функцией рекуперации тепла

4P561154-1A – 2020.10

a Крупное выбивное отверстие

b Просверлить

c Точки сверления

ПРИМЕЧАНИЕ

Проделывая выбивные отверстия, соблюдайте меры предосторожности:

▪ Старайтесь не повредить корпус.

▪ После того, как выбивные отверстия проделаны, рекомендуется убрать

заусенцы, а также покрасить края отверстий и прилегающие участки

восстановительной краской во избежание образования ржавчины.

▪ Проводя через выбивные отверстия электрические провода, оборачивайте

их защитной лентой во избежание повреждения.

18.2.5 Подсоединение трубопровода хладагента к наружному блоку

ИНФОРМАЦИЯ

Все трубки, соединяющие блоки между собой, приобретаются по месту

установки, за исключением вспомогательных патрубков.

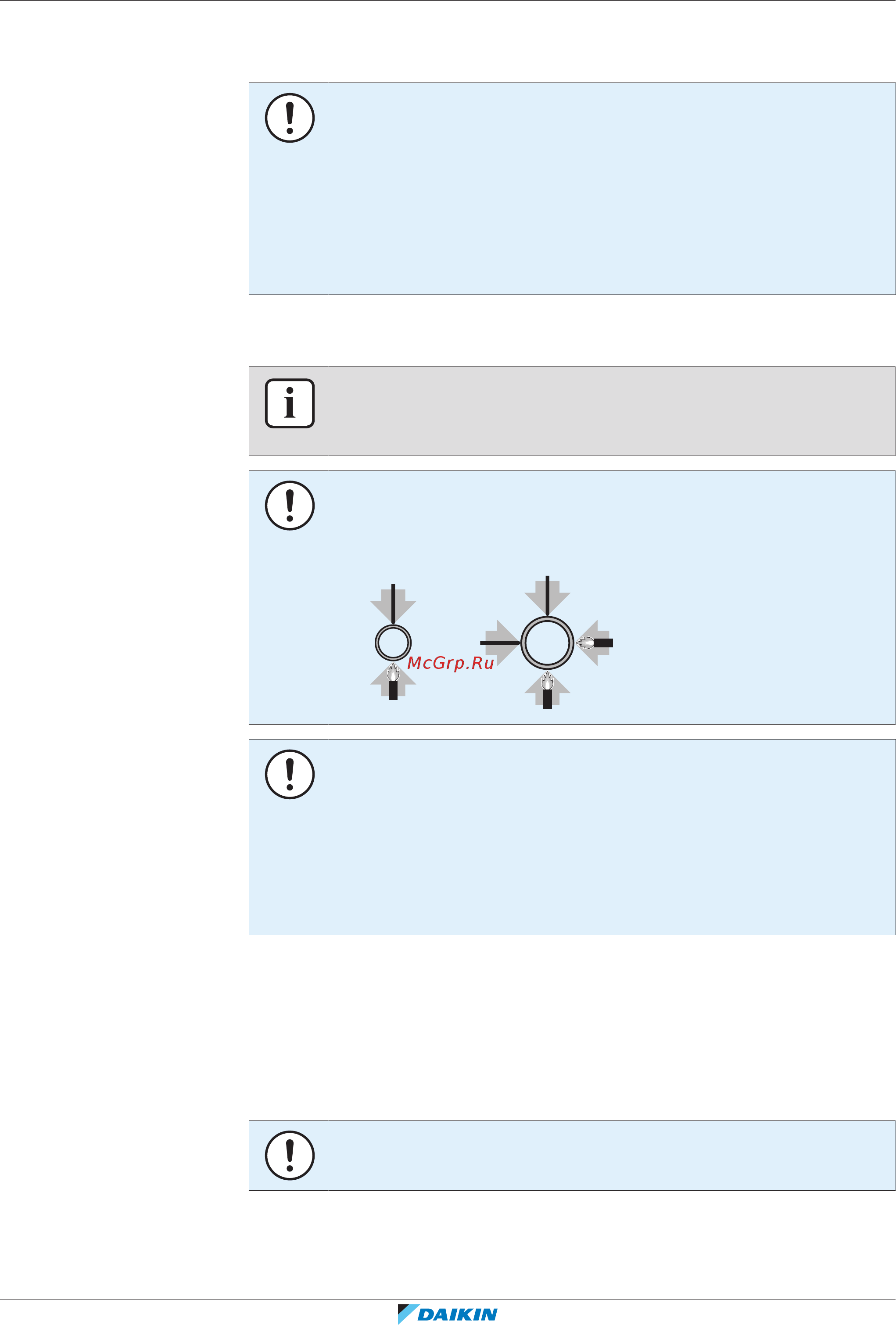

ПРИМЕЧАНИЕ

Меры предосторожности при подсоединении трубопроводов по месту

установки. Наносите твердый припой, как показано на рисунке.

2 2

≤Ø25.4 >Ø25.4

ПРИМЕЧАНИЕ

▪ При проведении работ по прокладке трубопроводов не забудьте

воспользоваться входящими в комплект поставки вспомогательными

патрубками.

▪ Проследите за тем, чтобы трубки, смонтированные на месте, не

соприкасались с другими трубками, поддоном и боковой панелью. Во

избежание контакта с корпусом защитите трубки подходящей изоляцией,

особенно при подсоединении снизу или сбоку.

Подсоедините к трубопроводам по месту монтажа запорные клапаны с

помощью вспомогательных трубок, входящих в комплектацию блока.

Ответственность за подсоединение разветвительных комплектов несет

монтажник (обвязка трубопроводов по месту установки).

18.2.6 Монтаж комплекта для подсоединения нескольких блоков

ПРИМЕЧАНИЕ

Неправильный монтаж может привести к сбоям в работе наружного блока.
