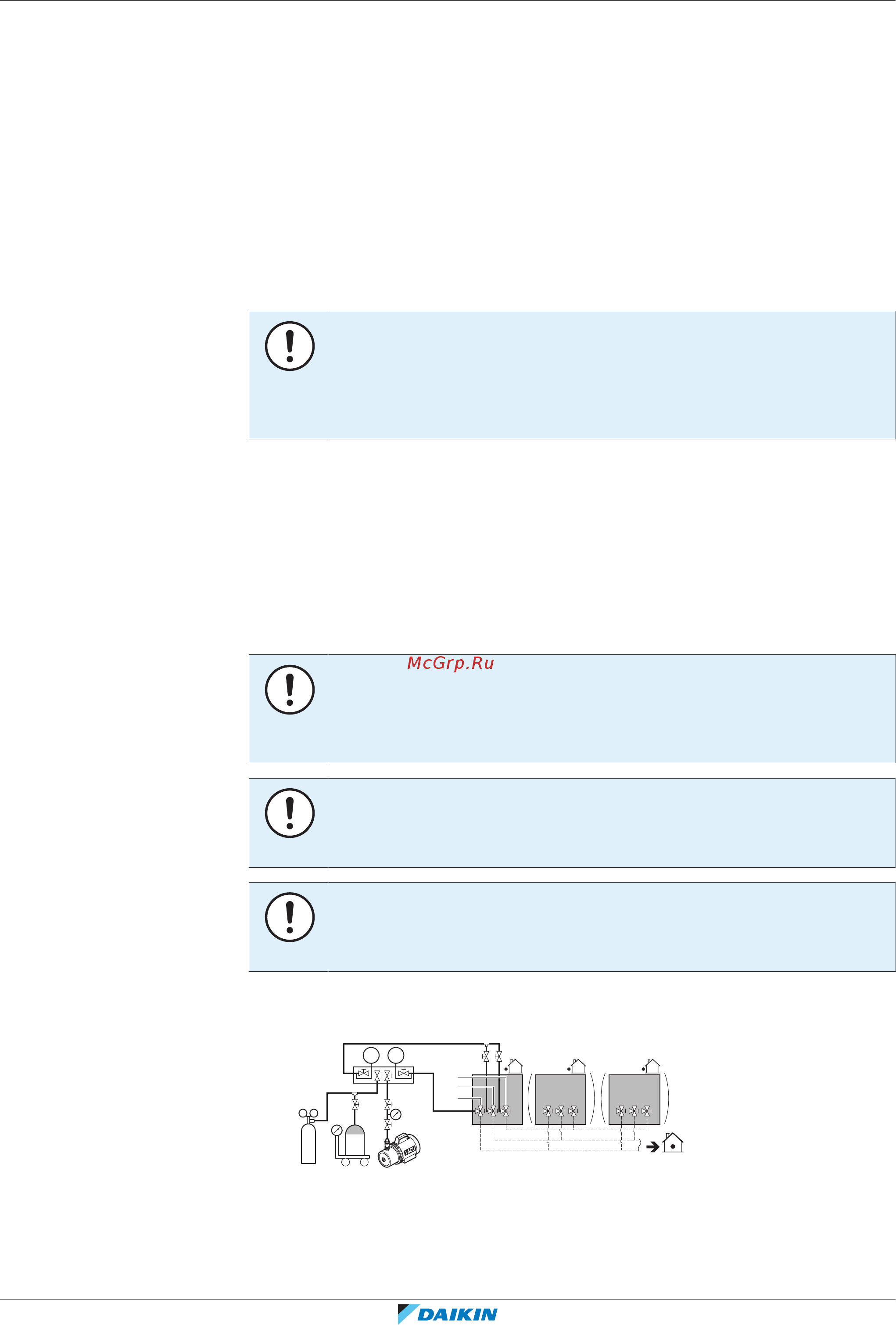

18 | Монтаж трубопроводов
Справочное руководство для монтажника и пользователя
102
REYQ8~20+REMQ5U7Y1B
VRV IV+ с функцией рекуперации тепла
4P561154-1A – 2020.10
▪ проверить трубопровод хладагента на наличие утечек;
▪ выполнить вакуумную осушку, чтобы удалить влагу из трубопровода
хладагента.
Если существует вероятность присутствия влаги в трубопроводе хладагента
(например, в трубопровод могла проникнуть вода), выполните изложенную
ниже процедуру вакуумной осушки, чтобы удалить влагу.
Все трубопроводы внутри блока были испытаны на герметичность на заводе.
Испытать необходимо только трубопровод хладагента, проложенный по месту
установки. Поэтому перед проведением испытания на герметичность и
вакуумной осушки убедитесь в том, что все запорные клапаны наружных
блоков плотно закрыты.
ПРИМЕЧАНИЕ
Перед началом проведения испытания на герметичность и выполнения
вакуумирования убедитесь в том, что все клапаны в трубопроводах,
проложенных по месту установки (а не запорные клапаны наружных блоков!)
ОТКРЫТЫ.
Подробную информацию о состоянии клапанов см. в разделе «Проверка
трубопровода хладагента: Подготовка» [4102].
18.3.2 Проверка трубопровода хладагента: Общие правила
Для повышения эффективности подсоедините вакуумный насос через
коллектор к сервисным портам всех запорных клапанов (см. параграф
«Проверка трубопровода хладагента: Подготовка» [4102]).
ПРИМЕЧАНИЕ
Используйте двухступенчатый вакуумный насос с обратным или
электромагнитным клапаном, способный вакуумировать до избыточного
давления –100,7кПа (−1007бар) (5торр абсолютного давления).
ПРИМЕЧАНИЕ
Следите за тем, чтобы масло не попадало из насоса в систему, когда насос не
работает.
ПРИМЕЧАНИЕ
НЕ вытесняйте воздух из системы, подавая в нее хладагент. Воспользуйтесь
вакуумным насосом для вакуумирования системы.
18.3.3 Проверка трубопровода хладагента: Подготовка
p
<
p
>
R410AN2
C D
b c e
a
g
h
f
d
A B
a Редукционный клапан
b Азот
c Весы
d Резервуар с хладагентом R410A (сифонная система)
e Вакуумный насос
