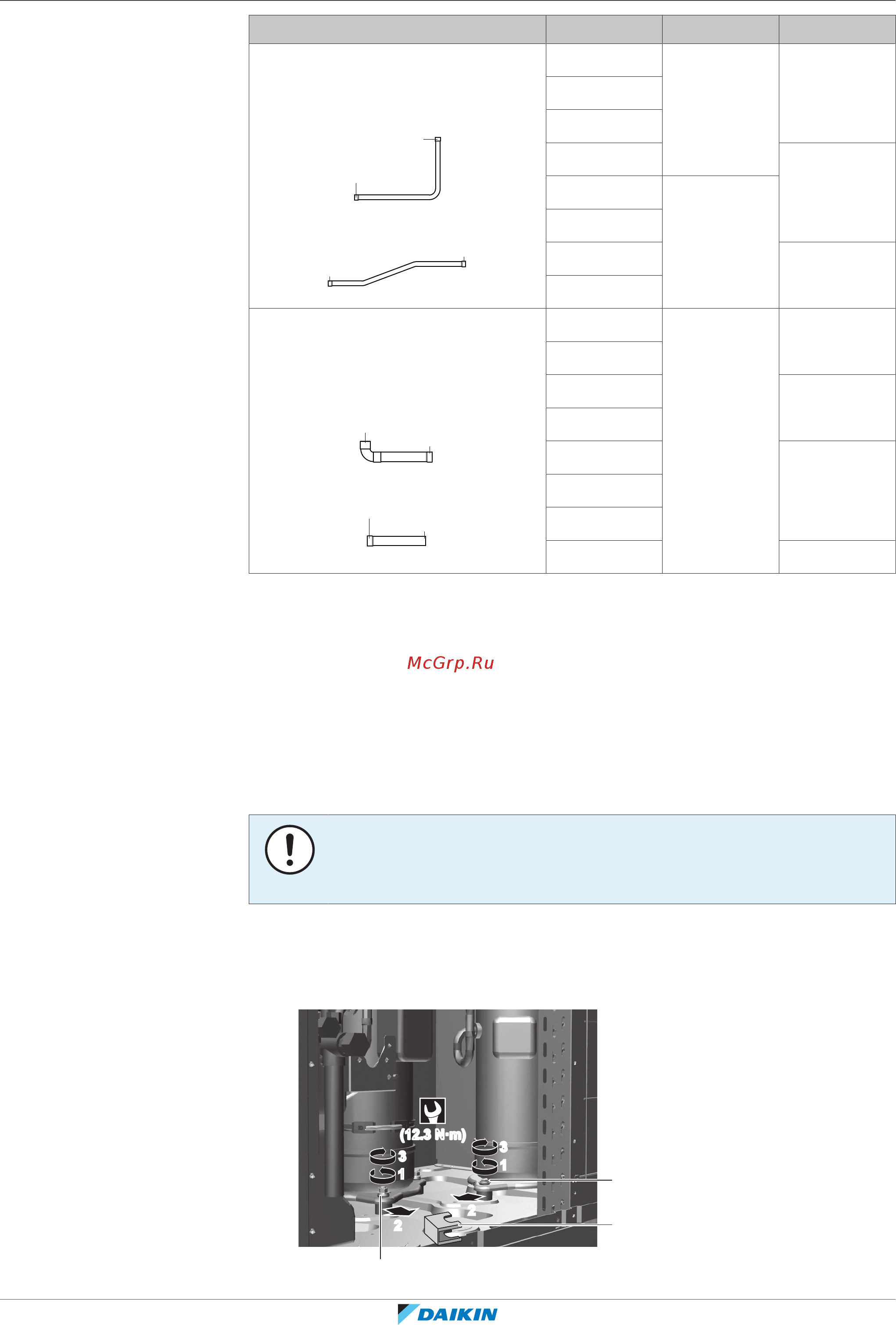

15 | Информация о блоке
Справочное руководство для монтажника и пользователя
59
REYQ8~20+REMQ5U7Y1B
VRV IV+ с функцией рекуперации тепла
4P561154-1A – 2020.10
Вспомогательные трубки (мм) HP Øa Øb
Трубопровод жидкого
хладагента
▪ Подсоединение спереди
ID Øb
ID Øa
▪ Подсоединение снизу
ID Øb
ID Øa
5 9,5 9,5
8
10
12 12,7
14 12,7
16
18 15,9
20
Трубопровод высокого/низкого
давления в контуре
газообразного хладагента
▪ Подсоединение спереди
ID Øa
ID Øb
▪ Подсоединение снизу
ID Øa
OD Øb
5 19,1 15,9
8
10 19,1
12
14 22,2
16
18
20 28,6
(a) Только с комплектом трубок для подключения нескольких наружных блоков.
15.6 Демонтаж транспортировочной стойки (относится только к
14+16 HP)
Транспортировочные стойки, установленные для защиты блока во время
перевозки, необходимо снять. Эту операцию следует выполнить в
соответствии с иллюстрацией в изложенном ниже порядке.
ПРИМЕЧАНИЕ
При работе с установленной транспортировочной распоркой блок может сильно
вибрировать и издавать неестественный шум.
1 Немного ослабьте болт (a).
2 Снимите транспортировочную стойку (b), как показано на рисунке ниже.
3 Затяните болт (a).
1
3
2
1
3
33
2
(x2)
(×2)
1
2
1
2
a
b
a
(12.3 N·m)
