Daikin REYQ34U7Y1B [95/192] Монтаж трубопроводов

18 | Монтаж трубопроводов

Справочное руководство для монтажника и пользователя

REYQ8~20+REMQ5U7Y1B

VRV IV+ с функцией рекуперации тепла

4P561154-1A – 2020.10

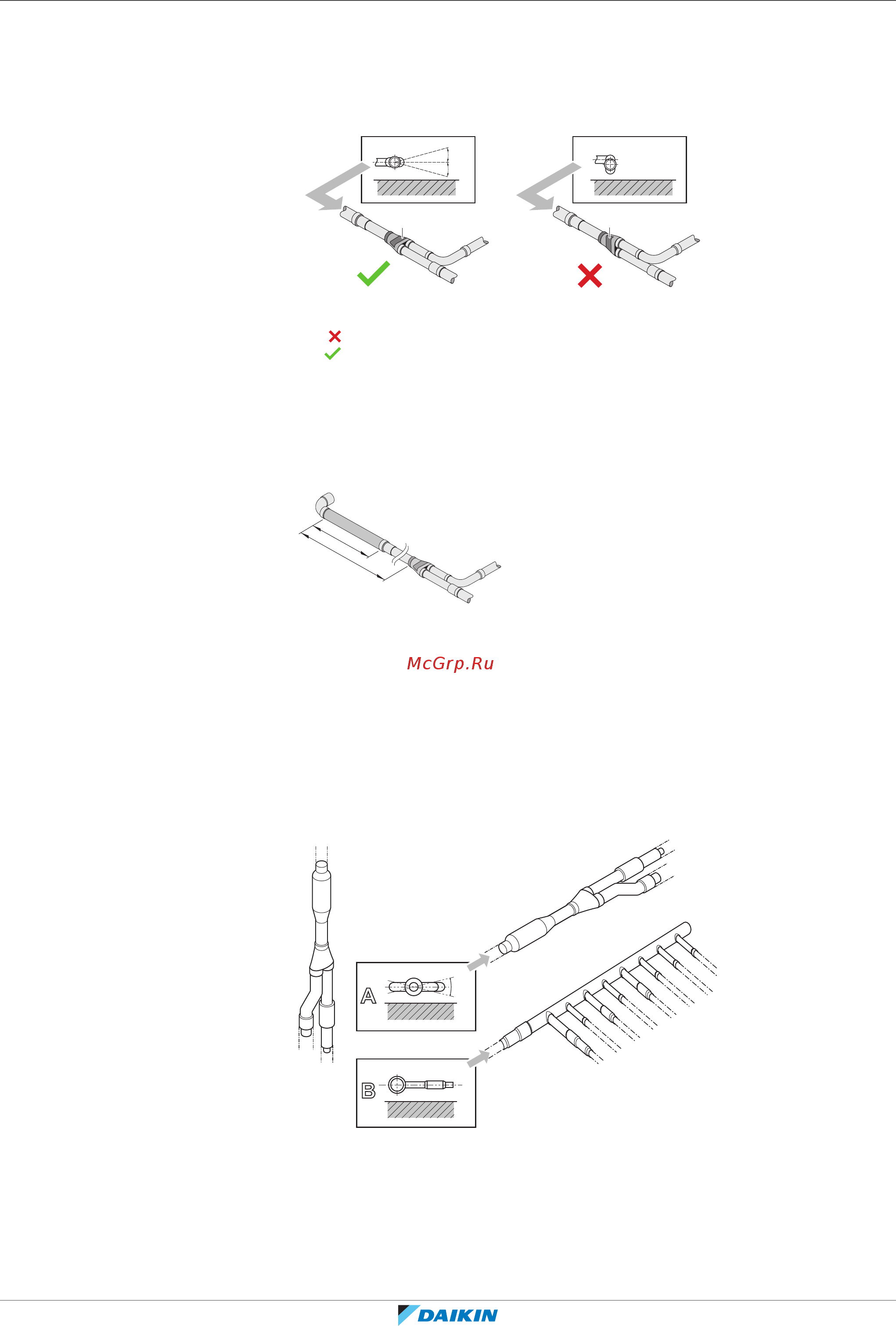

▪ Монтируйте соединения горизонтально, чтобы предупредительная табличка

(a), прикрепленная к соединению, оказалась сверху.

- Не наклоняйте соединение более чем на 7,5° (см. вид A).

- Не монтируйте соединение вертикально (см. вид B).

A B

7.5°

a Расположение таблички "Внимание!"

Недопустимо

Допустимо

▪ Проследите за тем, чтобы трубопровод, непосредственно примыкающий к

соединению, был абсолютно прямым на участке общей длиной не менее

500 мм. Обеспечить абсолютно прямой участок длиной свыше 500 мм

можно только при непосредственном подсоединении трубки,

прокладываемой по месту установки, длиной не менее 120мм.

>120 mm

>500 mm

18.2.7 Подсоединение комплекта для разветвления

Указания по установке разветвительного комплекта см. в прилагаемой к нему

инструкции по монтажу.

▪ Рефнет-тройник монтируется таким образом, чтобы ответвления

располагались либо горизонтально, либо вертикально.

▪ Рефнет-коллектор монтируется таким образом, чтобы ответвления

располагались горизонтально.

a Горизонтальная поверхность

b Рефнет-тройник, смонтированный в вертикальном положении

c Рефнет-тройник, смонтированный в горизонтальном положении
