16 | Информация об агрегатах и дополнительном
оборудовании
Справочное руководство для монтажника и пользователя
61
REYQ8~20+REMQ5U7Y1B
VRV IV+ с функцией рекуперации тепла
4P561154-1A – 2020.10
16 Информация об агрегатах и
дополнительном оборудовании
Содержание раздела
16.1 Общее представление: Информация о блоках и о дополнительном оборудовании ................................................... 61
16.2 Идентификационная табличка: Наружный блок ............................................................................................................... 61
16.3 О наружном блоке ................................................................................................................................................................ 62
16.4 Компоновка системы............................................................................................................................................................ 62
16.5 Комбинации агрегатов и дополнительного оборудования ............................................................................................. 63
16.5.1 Как сочетаются блоки и дополнительное оборудование................................................................................ 63
16.5.2 Допустимые сочетания внутренних блоков ...................................................................................................... 64
16.5.3 Допустимые сочетания наружных блоков......................................................................................................... 64
16.5.4 Возможные опции для наружного агрегата ...................................................................................................... 65
16.1 Общее представление: Информация о блоках и о
дополнительном оборудовании
Вот какие сведения изложены в этом разделе:
▪ Как распознать наружный блок?
▪ Где встраивается наружный блок в систему?
▪ С какими внутренними блоками и принадлежностями сочетаются наружные
блоки?
▪ Какие наружные блоки могут работать только автономно, а какие – в
сочетании с другими?

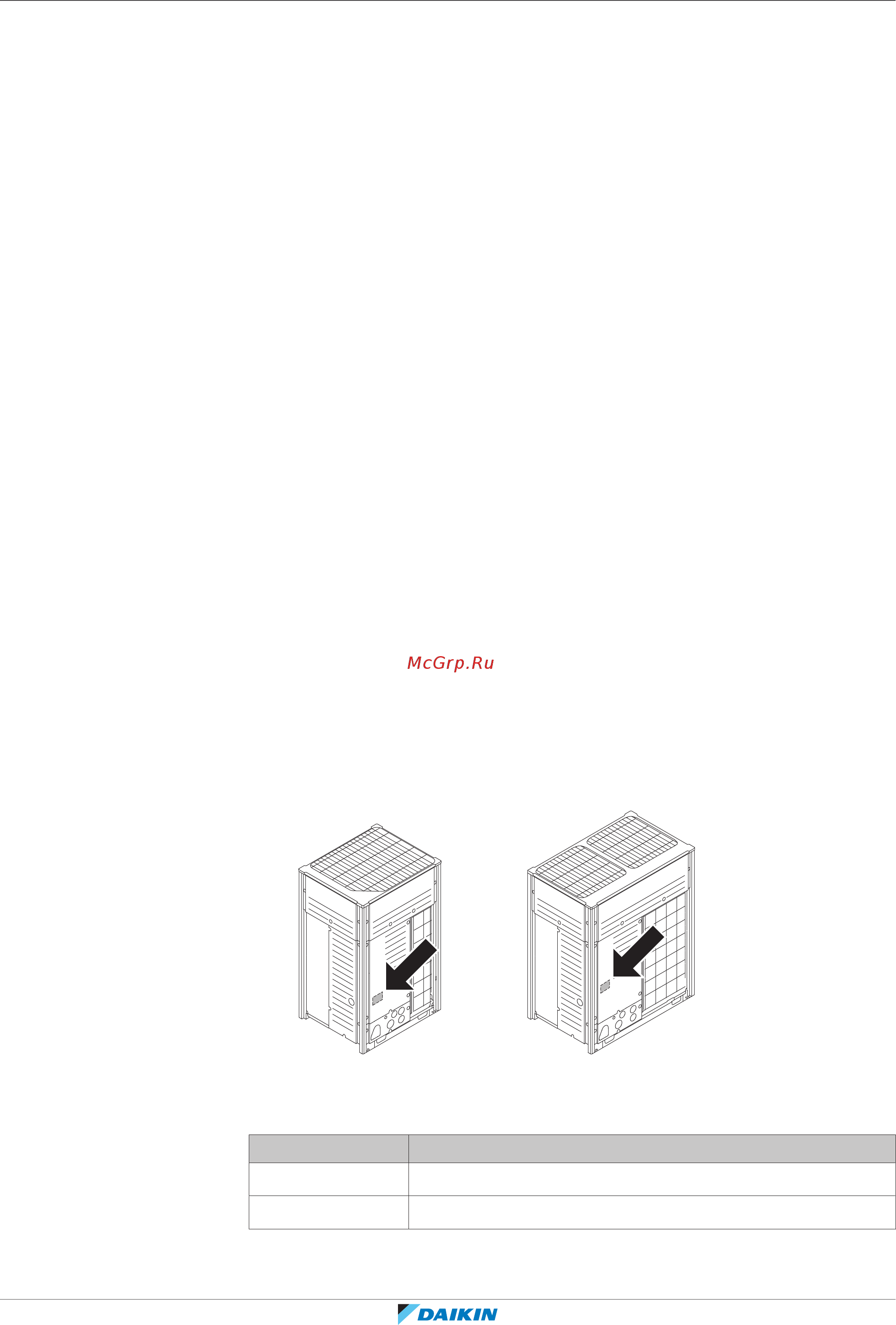

16.2 Идентификационная табличка: Наружный блок
Местоположение
14~20 HP5~12 HP
Идентификация модели
Пример: R E Y Q 18 U7 Y1 B [*]
Код Пояснения
R Наружный блок с воздушным охлаждением
E Рекуперация тепла
