Daikin REYQ34U7Y1B [73/192] Открывание блока
![Daikin REYQ28U7Y1B [73/192] Открывание блока](/views2/1767796/page73/bg49.png)
17 | Монтаж агрегата
Справочное руководство для монтажника и пользователя
73
REYQ8~20+REMQ5U7Y1B
VRV IV+ с функцией рекуперации тепла
4P561154-1A – 2020.10
17.2 Открывание блока
17.2.1 Открытие блоков
Иногда блок приходится вскрывать. Пример:
▪ Для подключения электропроводки
▪ Для технического или иного обслуживания блока
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ
НЕ оставляйте блок без присмотра со снятой сервисной панелью.

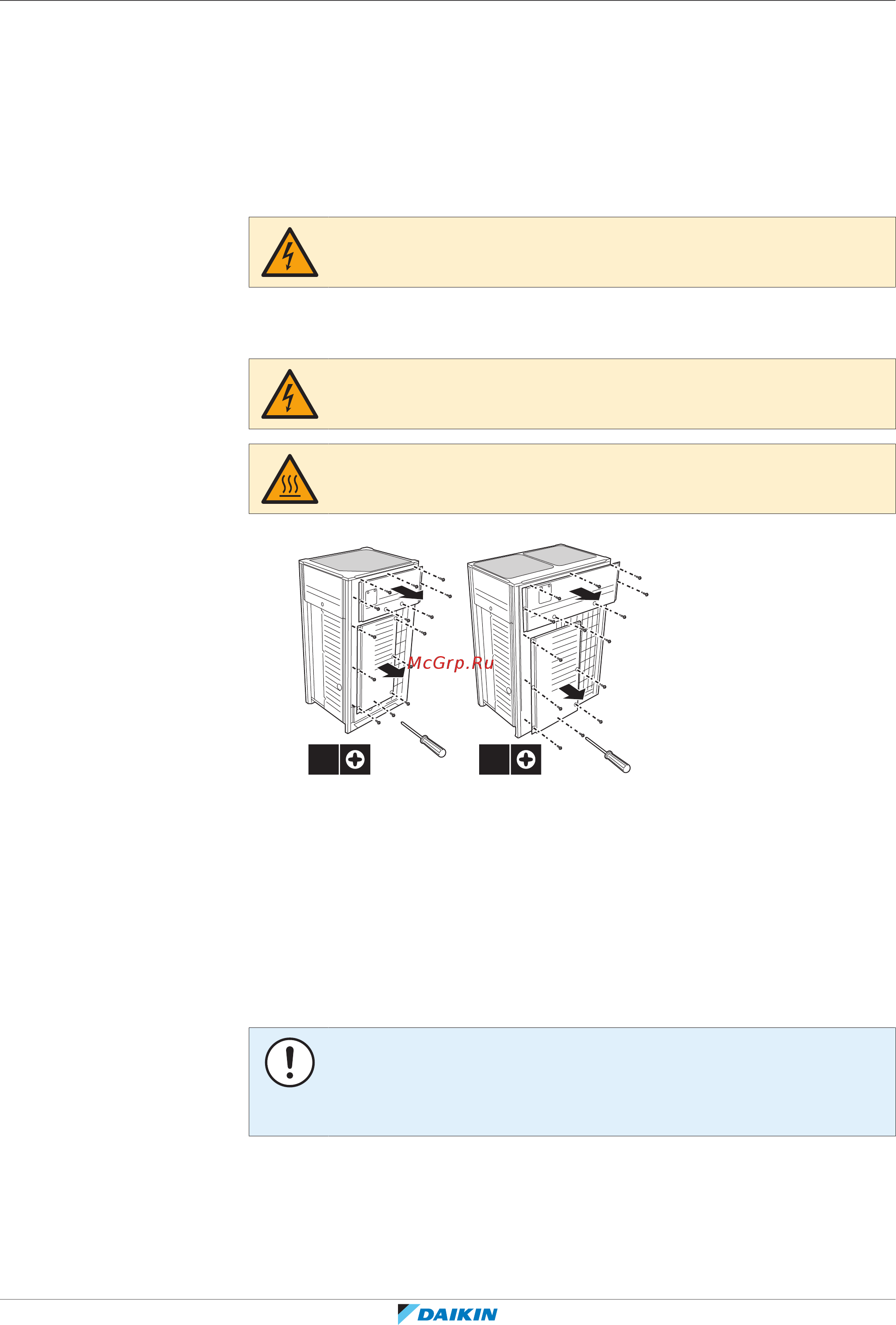

17.2.2 Как вскрыть наружный блок
ОПАСНО! РИСК ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ
ОПАСНО! ОПАСНОСТЬ ВОЗГОРАНИЯ ИЛИ ОЖОГА
14×14×
5~12 HP 14~20 HP
После того, как передние панели будут открыты, можно получить доступ к
блоку электрических компонентов. См. раздел «Как открыть блок
электрических компонентов наружного блока» [473].
Для проведения технического обслуживания необходим доступ к кнопкам на
основной плате. Чтобы получить доступ к этим кнопкам, крышку блока
электрических компонентов открывать не нужно. См. раздел «Доступ к
элементам местных настроек» [4136].
17.2.3 Как открыть блок электрических компонентов наружного блока
ПРИМЕЧАНИЕ
Открывая крышку блока электрических компонентов, НЕ прилагайте чрезмерных
усилий. Чрезмерное усилие может деформировать крышку, что повлечет за
собой проникновение воды и отказ оборудования.
